早期国产袖珍机的颠峰之作------凯歌4B3和白鹤S-641

作者:冰咖啡 日期:2011-04-08 人气:2004 来源:广播论坛 添加:5BCL.com
国产晶体管收音机起步较晚,整体水平比欧美及日本要差不少。但我发现,国产早期的袖珍机却水平很高,其中的代表作就是凯歌4B3和白鹤S-641。
    凯歌4B3是上海无线电四厂的产品。上无四厂与其他大牌无线电厂相比,实力较弱,没有生产过高档收音机。然而该厂1964年却造出了两款足以名垂青史的半导体----宝石4B2和凯歌4B3。
    让我们翻开《无线电》杂志1964年第6期封底,重温一下宝石4B2的风采。



    其实4B2仅仅是一台四管来复再生机,电路再简单不过了,但如今却被收藏者如醉如痴的追捧着。究其原因,4B2凝聚了一个时代几乎所有值得留恋的东西:早期晶体管收音机的电路设计和造型(彩色弧形机壳带提梁,外露大度盘兼旋纽是其精髓),古朴笨拙的草帽管、空气连、大电位器、纸介电容,加上久违的工艺铆钉焊。看到它,仿佛时光倒流,我们又回到了那个质朴的年代。
    上无四厂的设计者将同一年、且序号相连的产品4B2、4B3,分别冠以“宝石” 和“凯歌”的商标,意义深远。宝石者,千百万年造化而成,代表着历史、传统与经典;凯歌则是一往无前的序曲,象征着未来、先进与创新。1964年诞生的凯歌4B3,在当时的国产半导体袖珍机中,无疑是一款前无来者的颠峰之作。即使与同时期的许多洋货相比,4B3也毫不逊色。
    4B3是典型的 6管超外差式电路,全部采用国产优质元件。三极管使用直径较小的黑色玻璃管2Z系列,2Z119担任变频,2只2Z118担任第一、二级中放,2Z114 低频前置放大,2只2Z113负责乙类推挽输出;飞乐牌55毫米直径内磁扬声器,其他如中周、输入输出变压器,电阻电容等均为超小型。

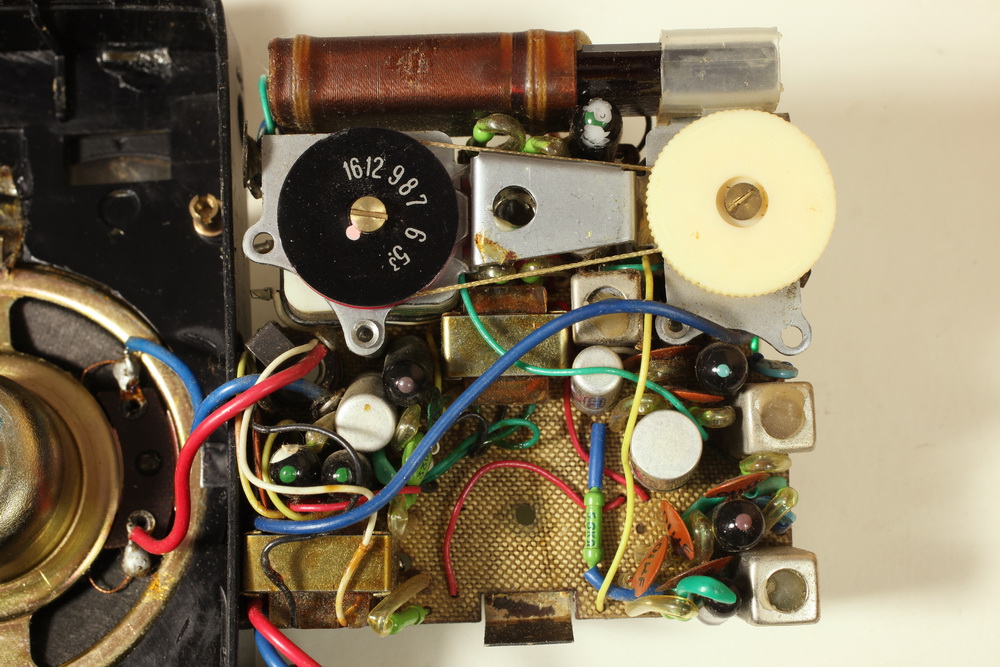

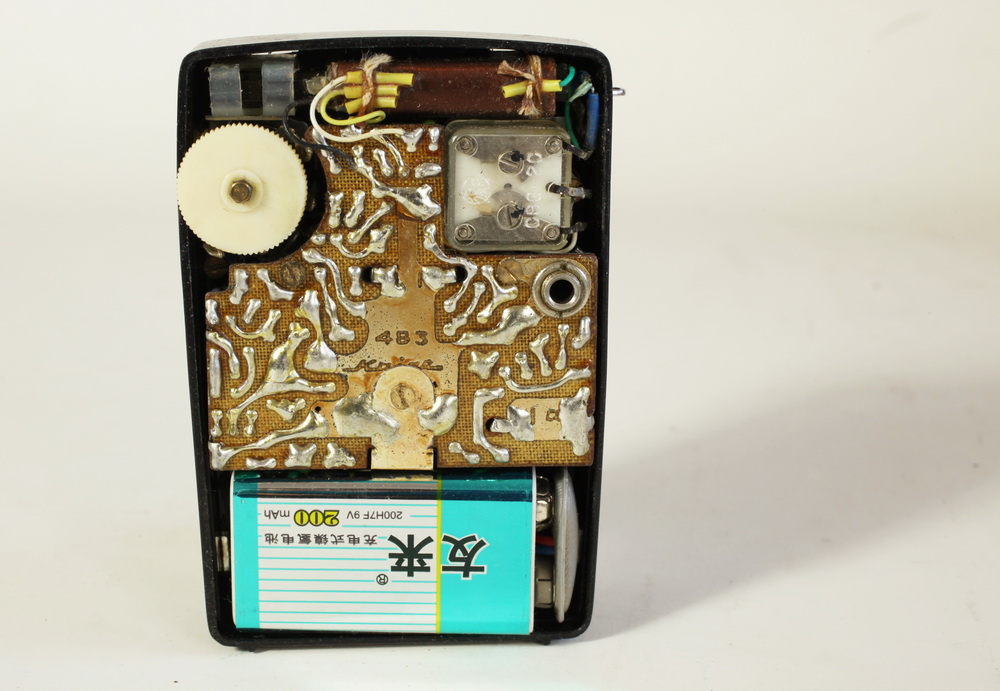

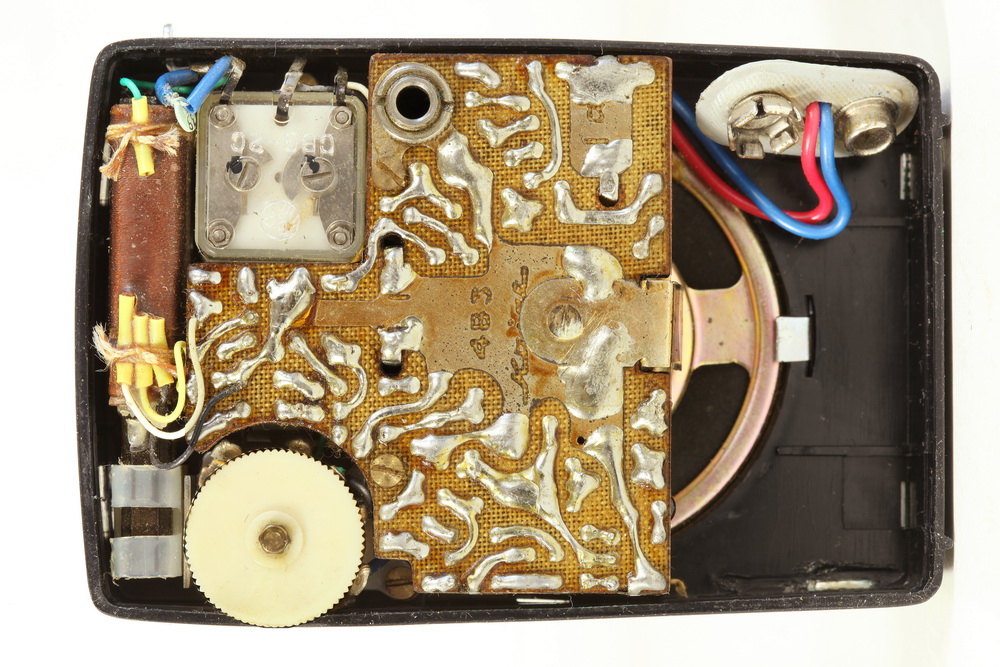

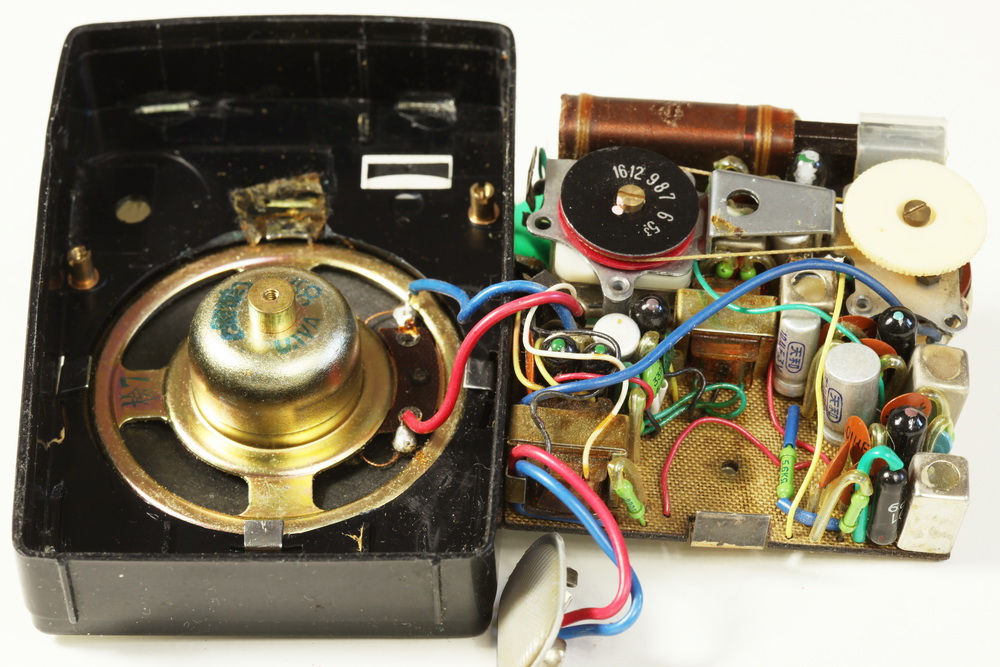

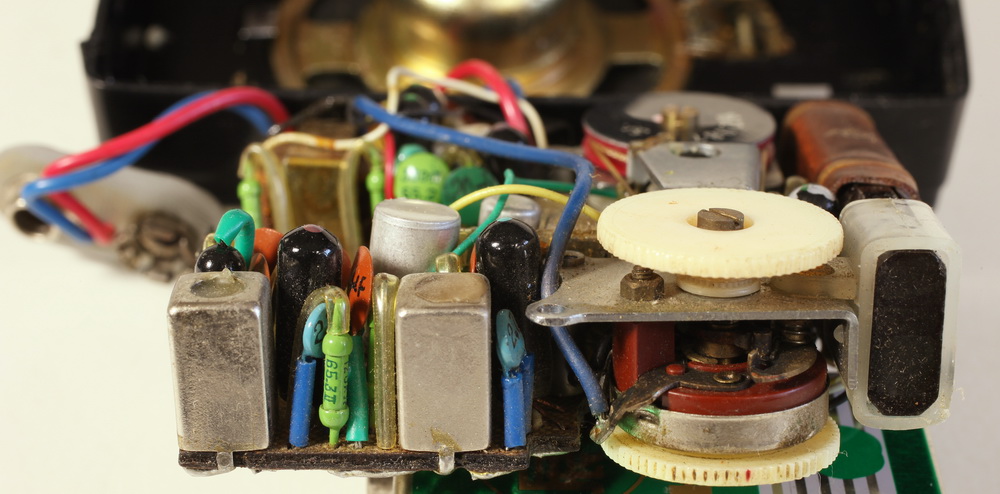

    4B3 的体积为9X6X2.6CM,在袖珍机中也是较小的,不仅要求元件小、质量好,其结构设计和制作工艺的难度也非常大。开启4B3的机盖可以看出,所有元件布局紧凑合理美观。机内空间虽然十分狭小,却仍然采用了拉线减速调谐装置,故选择电台时手感从容顺畅。出于成本等方面的考虑,袖珍机中不少洋机都回避了这个装置。

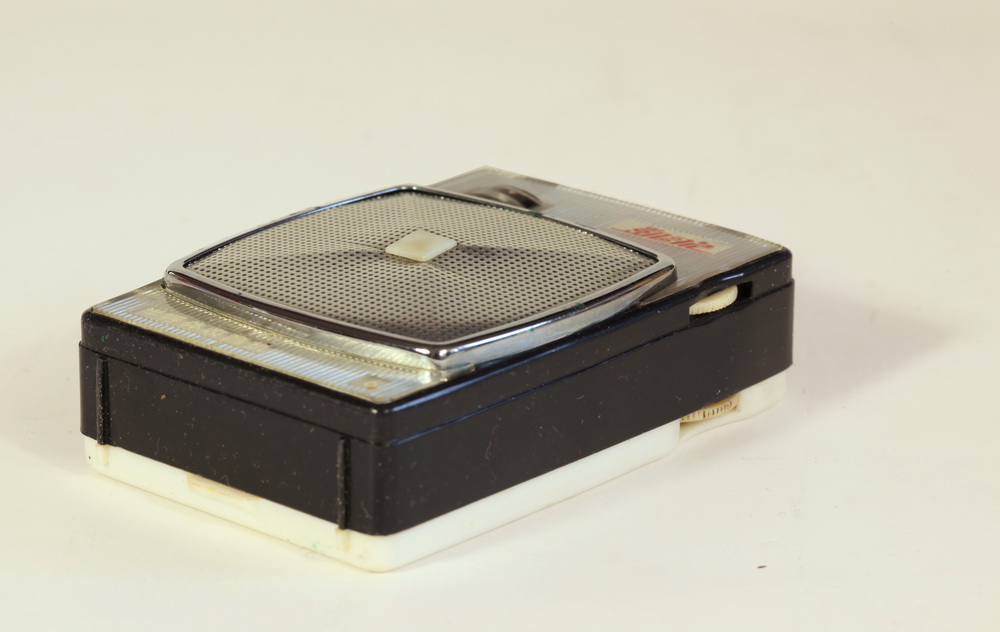

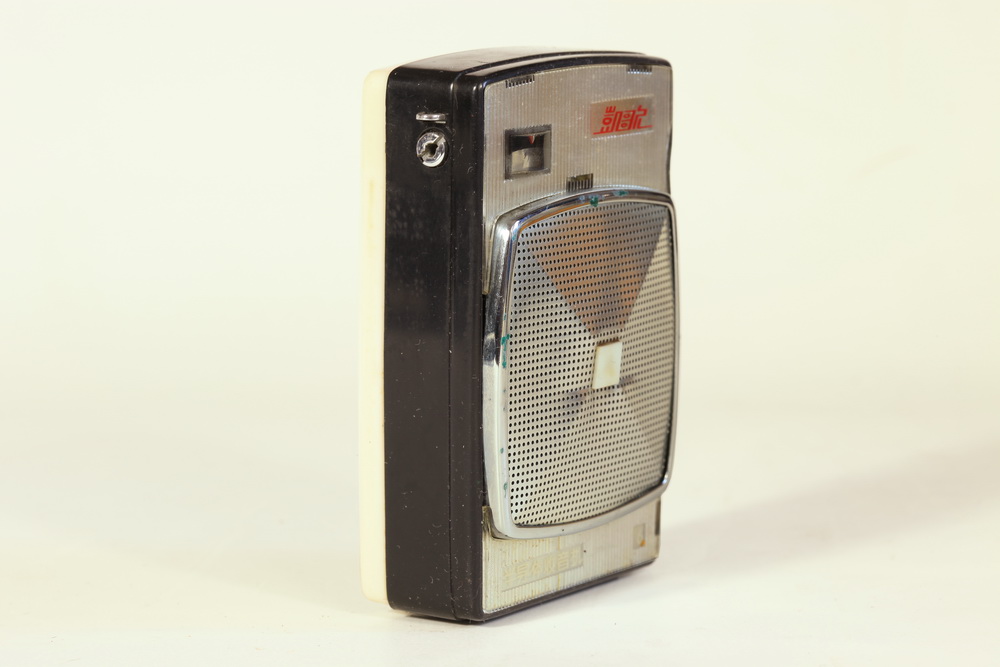

    4B3新颖的外观设计和精良的工艺水准,也是一大亮点。正面前凸的金属喇叭罩,恰到好处的镶嵌在塑料面板上,在不同角度光线的照射下,熠熠生辉。整机小巧圆滑、材质细腻,握于掌中感觉如玉。请细细看图。

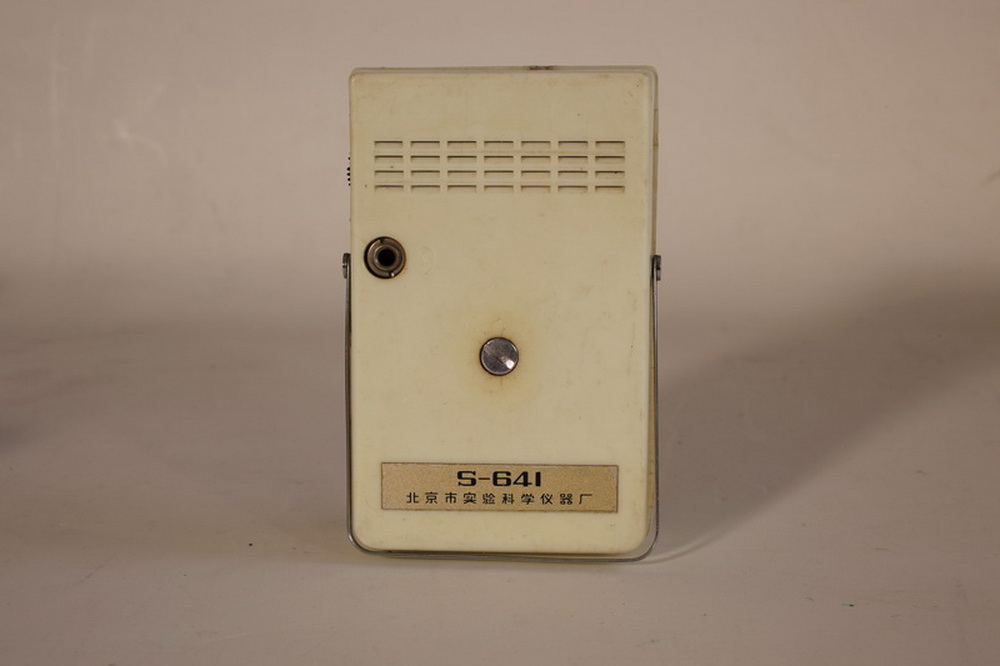

    如果说位居二流的上海无线电四厂,1964年造出了一流的凯歌4B3令人吃惊的话,那么,北京一家名不见经传的单位,1965年突然研制出一台具有国际水平的晶体管袖珍机,恐怕会让许多人跌破眼镜。这台机器就是白鹤牌S-641型6管机,北京市实验科学仪器厂出品。对于此机的制造单位,网上有不少说法,本人了解不多,不再赘述。网上也曾说此机元件全部由本单位自制,恐不属实。从图片上看,至少电位器和扬声器是华北无线电器材联合厂的双环产品。

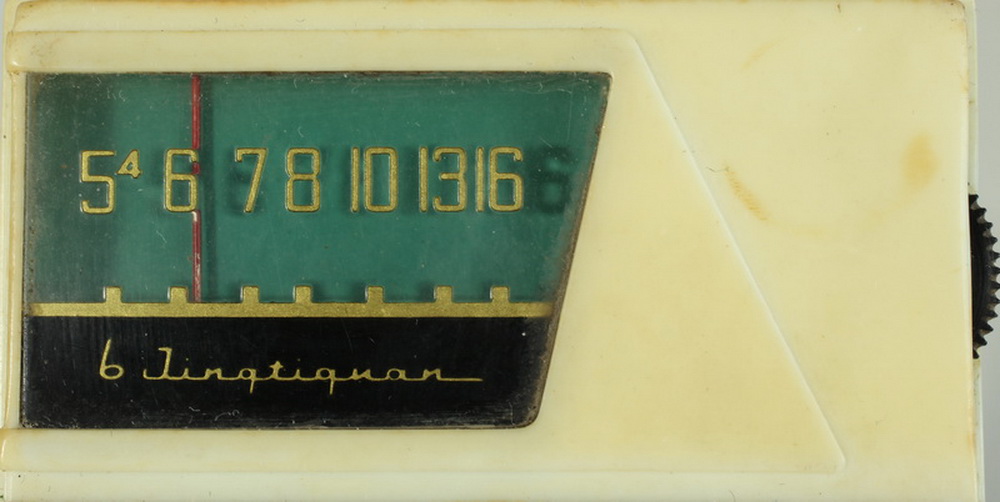

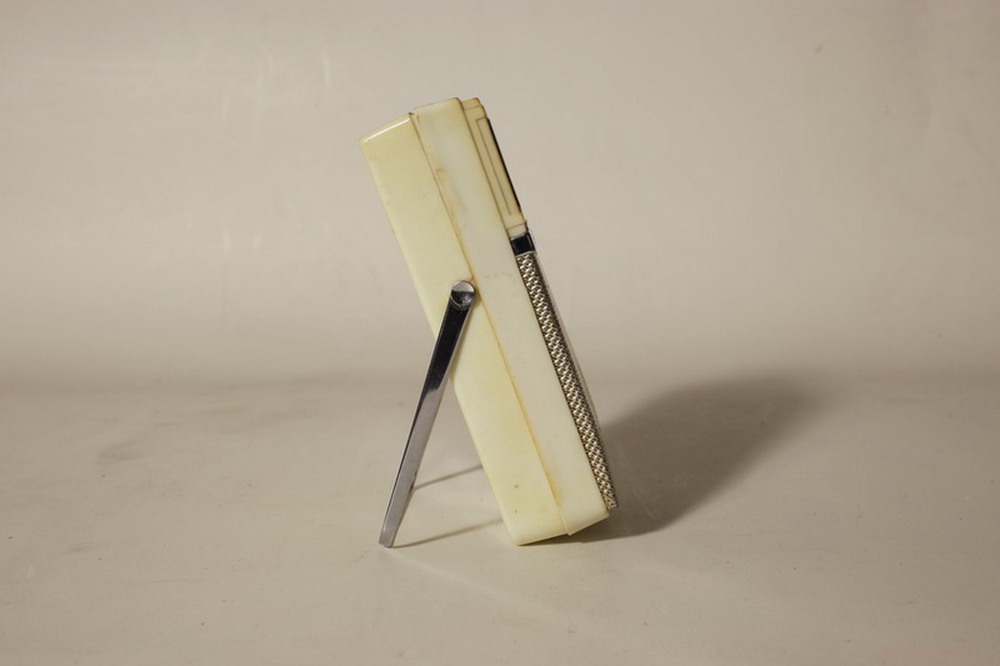

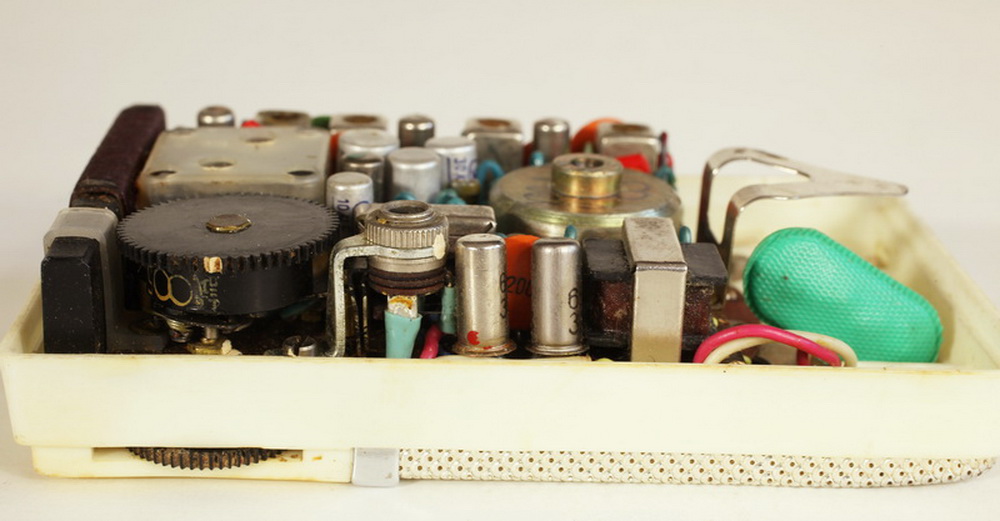

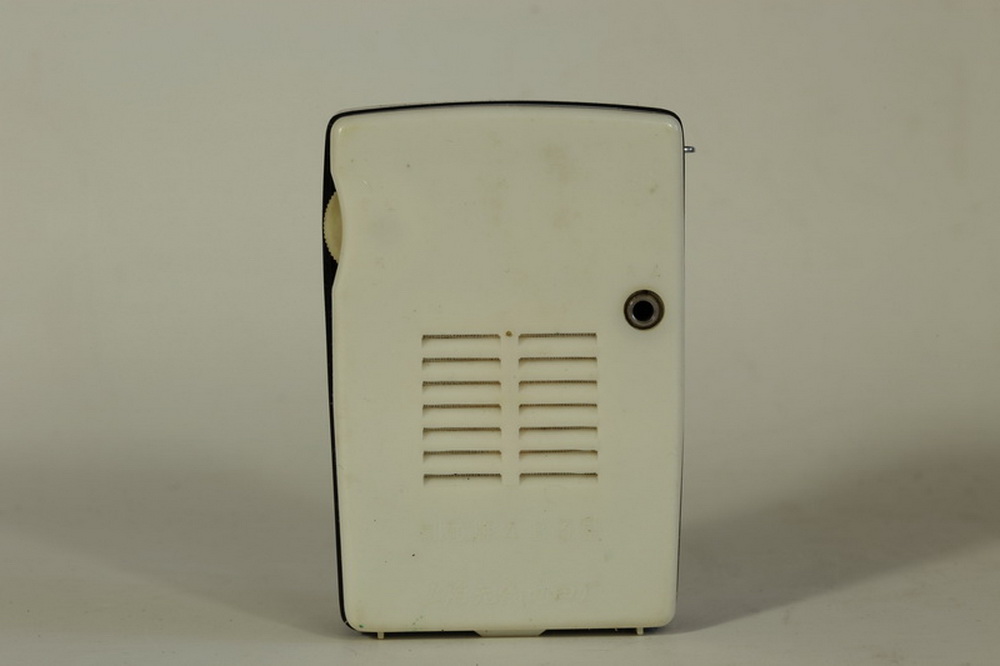

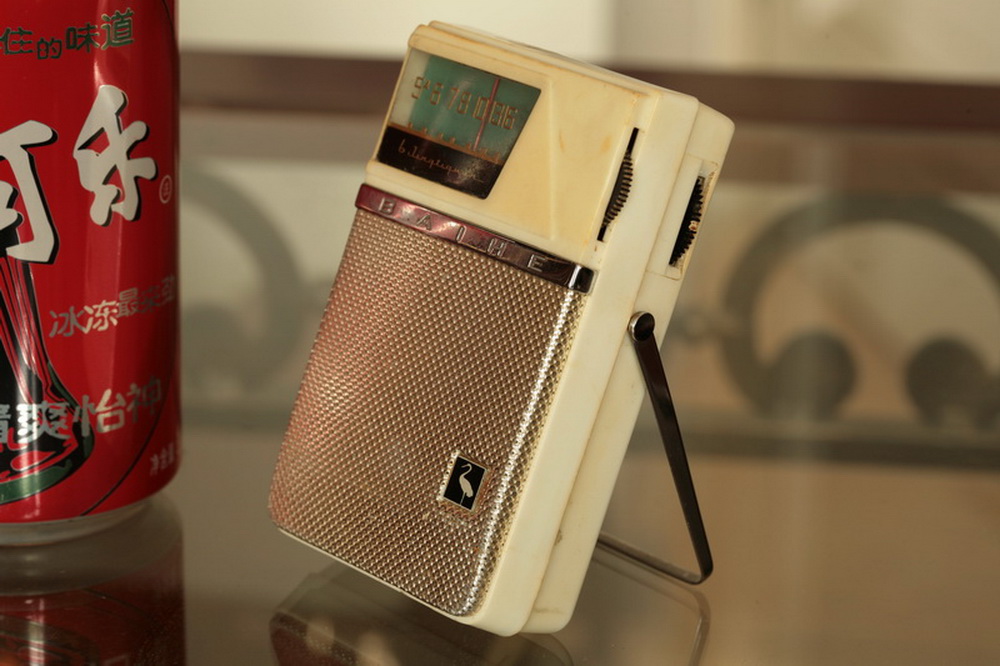

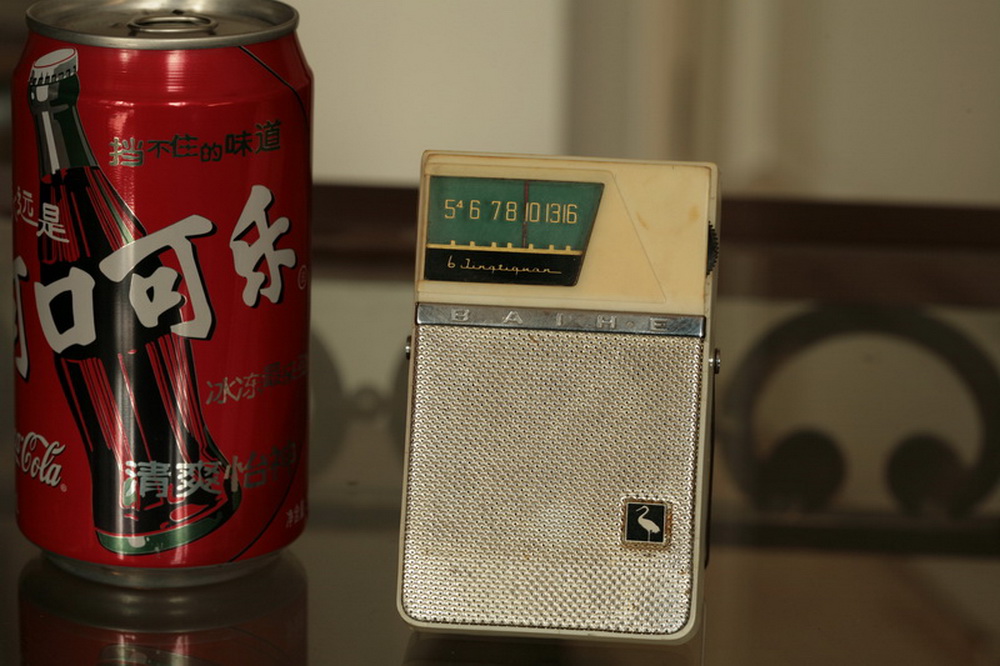

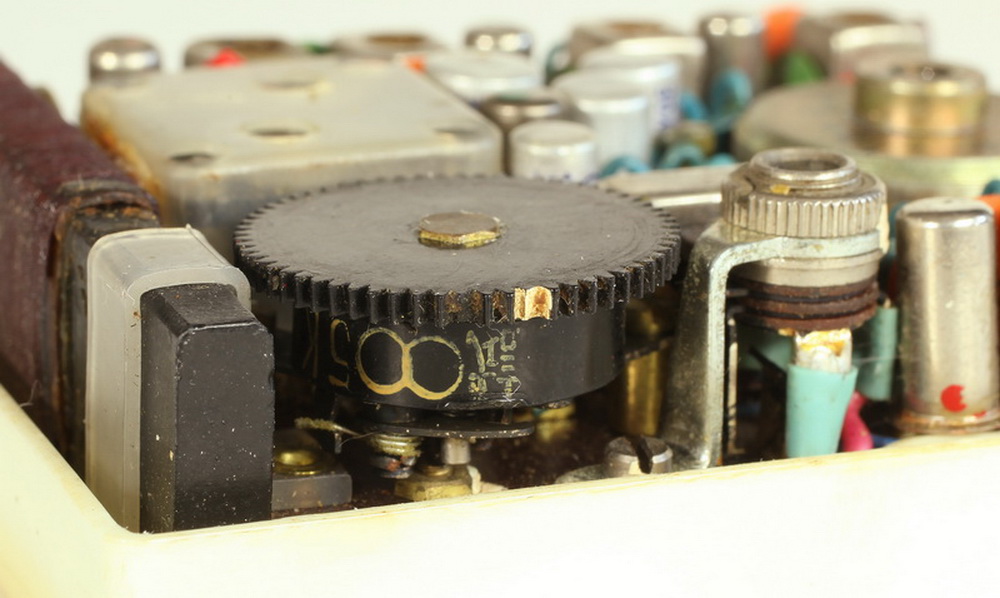

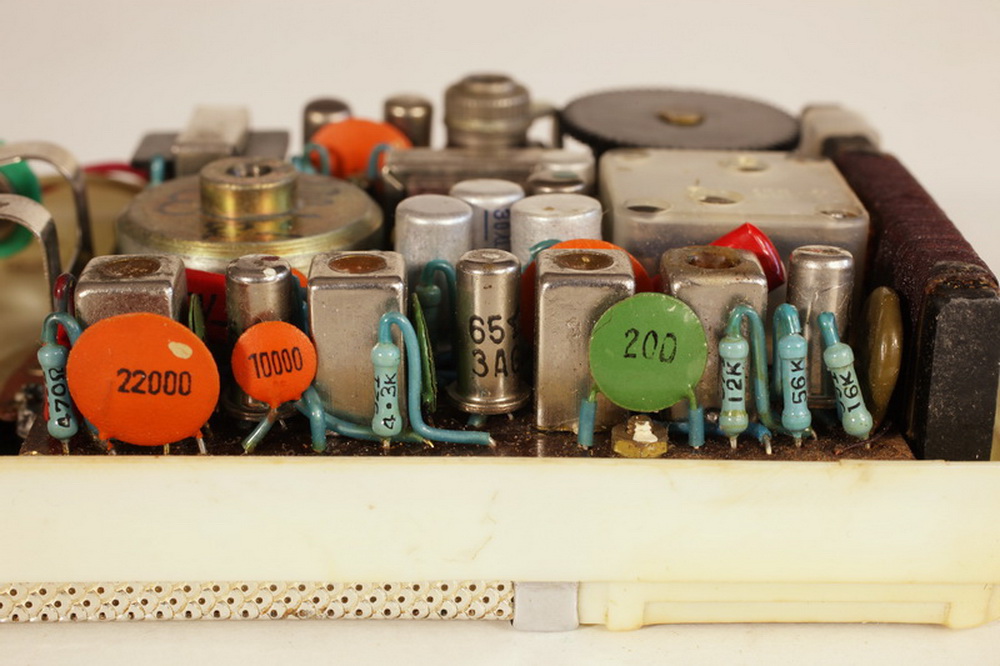

    这台白鹤袖珍机的体积10X6.4X2.8CM,袖珍机中的典型尺寸。机器内部布局紧凑合理美观,其程度甚至超过凯歌4B3。外观造型飘逸灵动,色彩典雅,令人爱不释手。机身电镀支架,下端略带抹坡的银色金属喇叭网,大面积彩色度盘,前后标牌,甚至机盖的固定螺丝,无处不体现着优秀的设计与制作理念。尤其是度盘,面积之大、指针之长,在袖珍机中实属罕见。我以为,就内外设计、配置,以及制作工艺来看,此机完全能够与欧美及日机媲美。请看图。

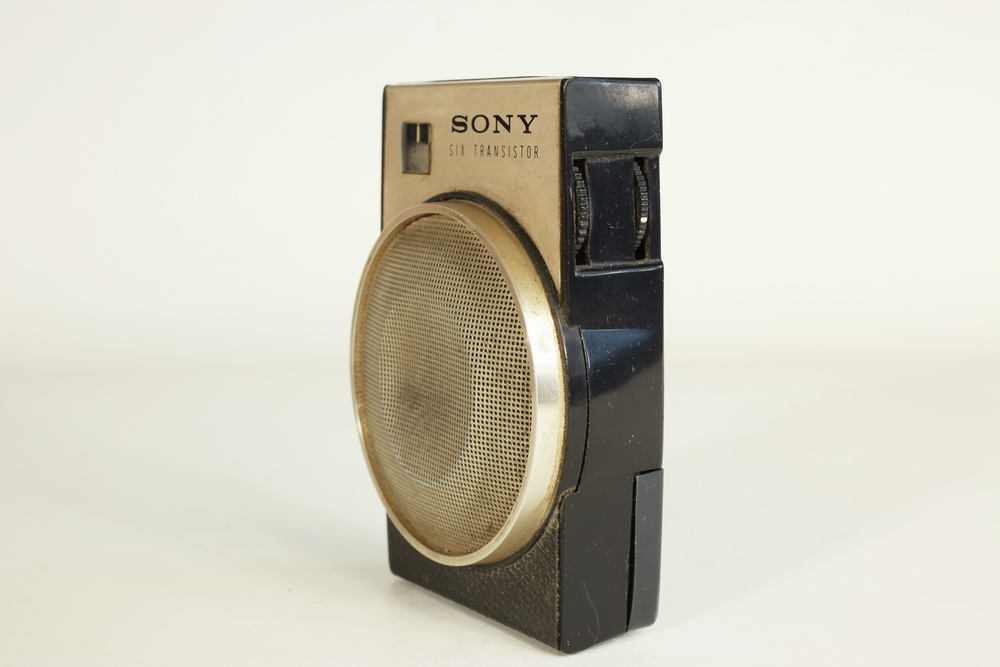

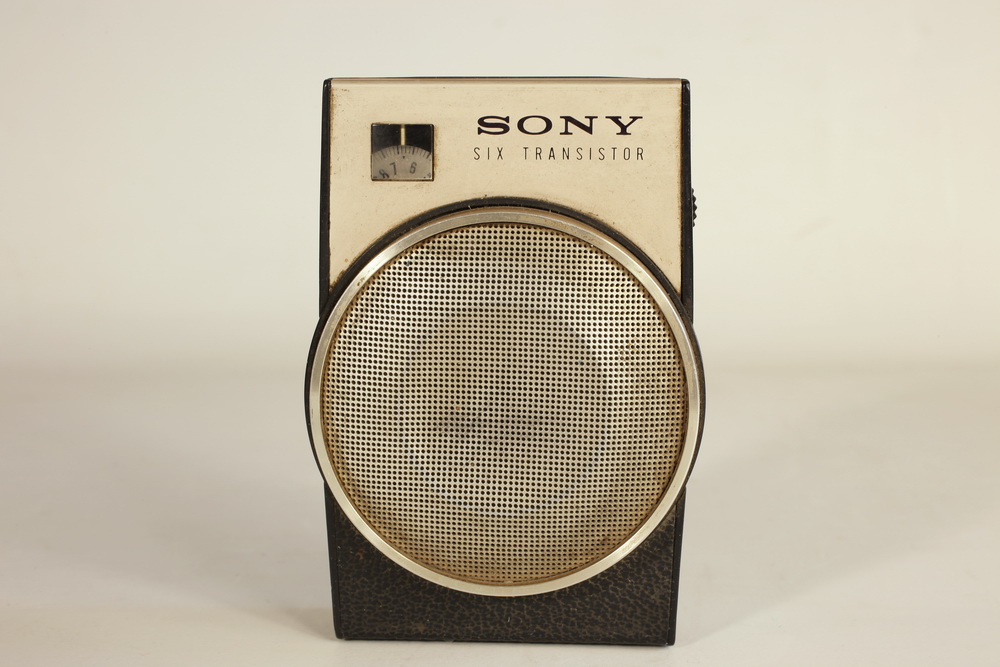

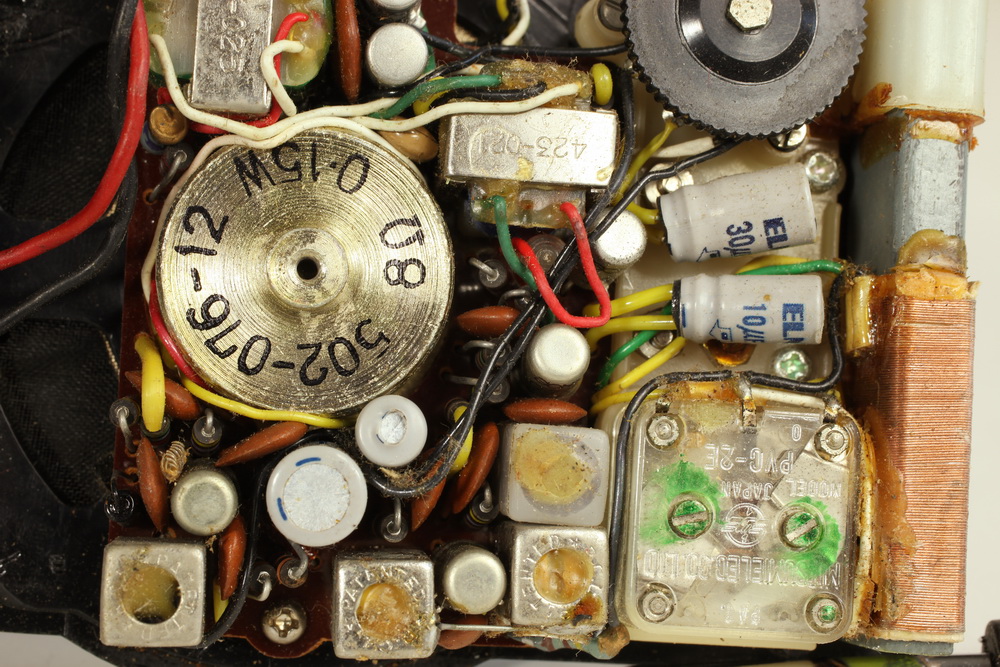

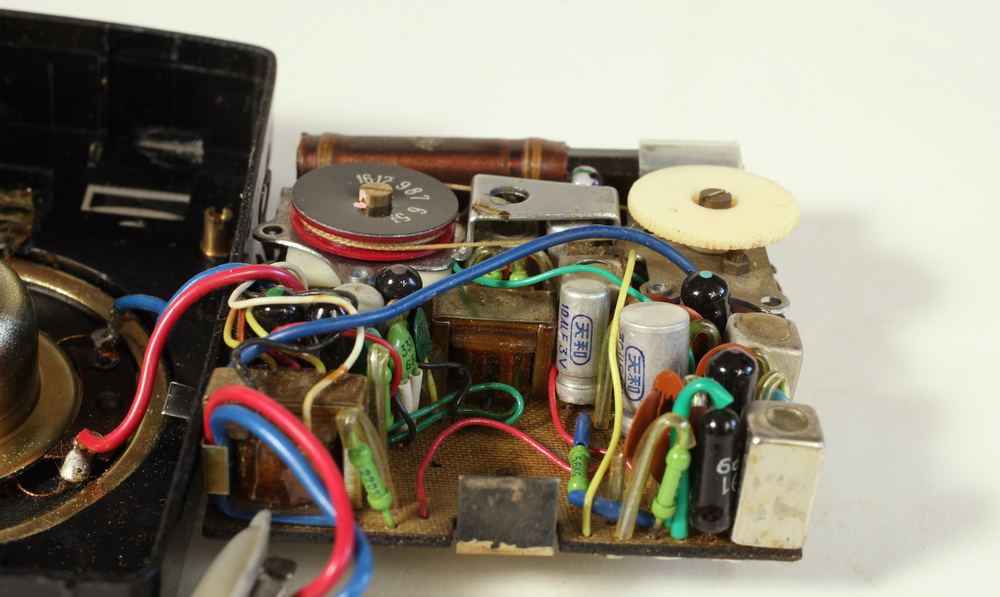

    我手头有10几台与上述两机时代相近的袖珍洋机,其中索尼TR-650制作最精良,就用它做个对比吧。索尼机造型设计简洁明快,左右出血的大喇叭窗个性张扬,材质与工艺堪称一流,总体感觉与凯歌、白鹤旗鼓相当,但索尼的塑料机壳质感要厚重一些。机内布局走线,索尼与凯歌相近,但明显不如白鹤。前者不仅飞线较多,元件排列也稍显凌乱,尤其两枚电解弯腰横卧,有碍观瞻。收听效果,白鹤不响;凯歌及索尼状态极佳,灵敏度二者不相上下,索尼大概因喇叭稍大,音域更宽广动听一些。

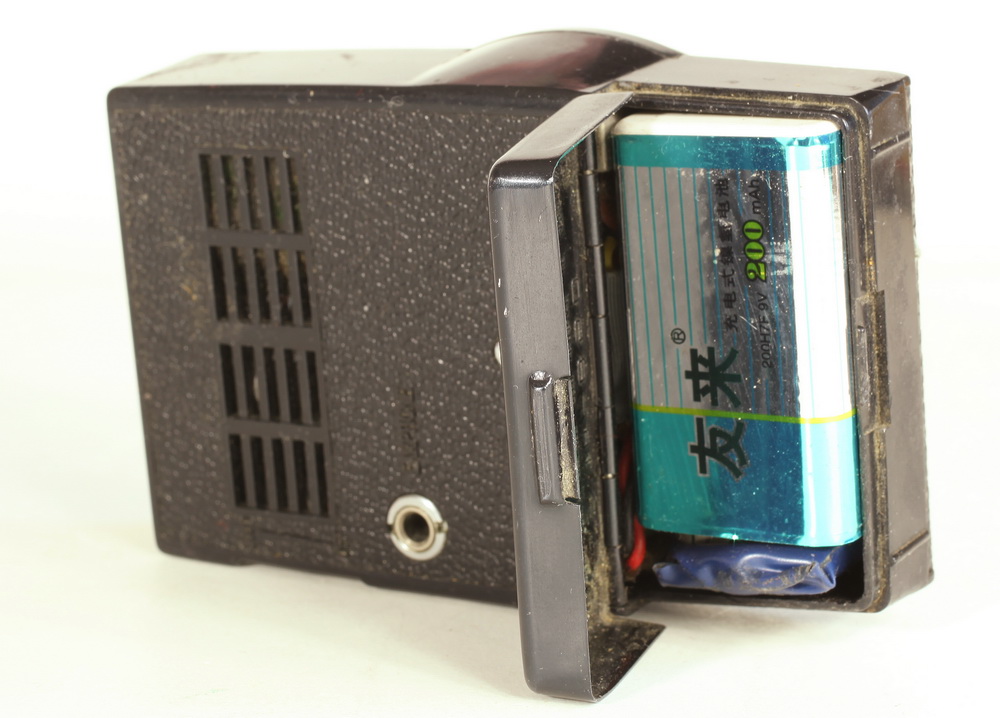

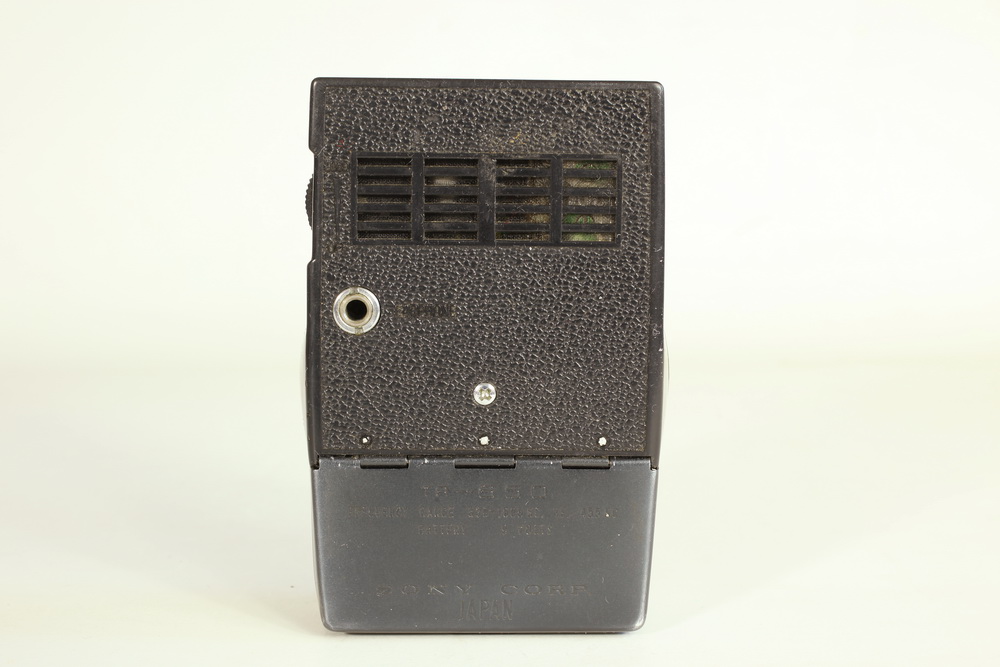

索尼图
