电子管电路设计漫谈：工农之友牌两灯收音机

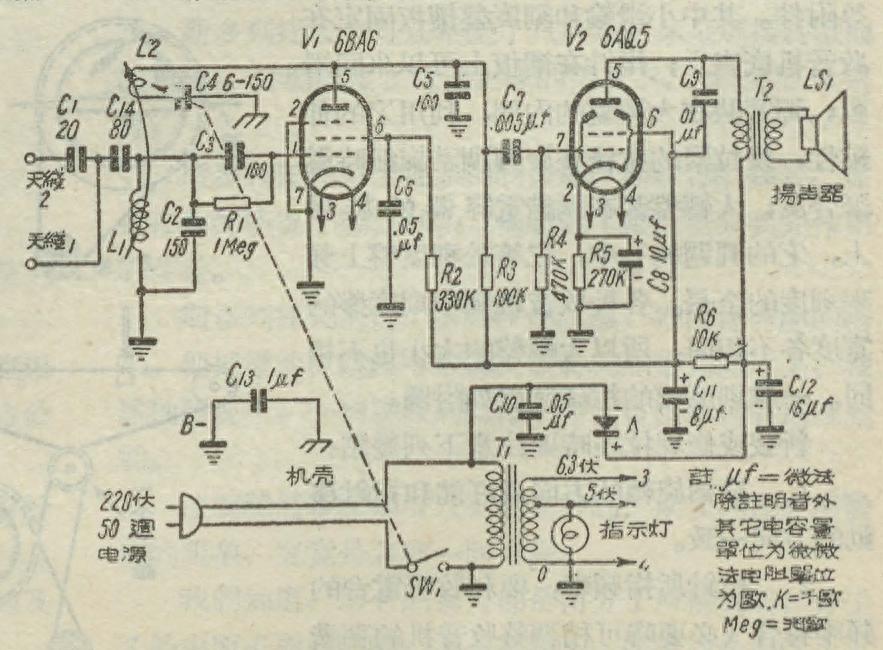

这是天津国营无线电厂再生式两灯收音机。实际应该算是三灯机，因为整流改用硒整流器，省了一个6Z4。

此机的调谐不是调容而是调感，移动线圈内的磁芯来选择电台。由于采用高导磁率磁芯，选择性比空心线圈好多了。我国是很早就能生产铁氧体。

调感法为啥没有普及？因为波段两端，灵敏度和选择性差异很大。这个道理不用说了吧？

五极管6BA6做检波再生放大。1MΩ的栅极电阻器产生负栅压，这个以前介绍过几次。以后会专门说说产生负栅压的几种方式。6BA6的淘宝价是38.22元，有点贵。

功放是束射四极管6AQ5。英国Primar库存货，淘宝价是79元。

这个电路图有个问题。我的老邻居有一台这种收音机，我帮他修过几次。电源变压器是有一个110V抽头的，可以用于110V电源。
