为什么中高端收音机都用飞梭？详细内部构造+简单原理

首先要明确，我们通常所说的飞梭，正式名称是旋转编码器。轻轻一转，频率飞快地“穿梭、跳转”，一下子就能跨很多频率，所以国内收音机玩家把它叫飞梭。

低端收音机，调台是用可变电容或者电位器。而中高档数字调谐收音机和专业接收机，调台的基本方式都是用旋转编码器——也就是飞梭。

今天分享一篇俄罗斯博主的文章，不仅有飞梭的详细拆解图片，也有基本原理的介绍。

……

在数字技术领域，经常需要快速更改系统内部的一些参数。这类参数可以是：屏幕亮度、电机旋转速度、功率、频率以及其他参数。大多数情况下，电位器可以胜任这类任务。电位器拥有大量参数，可以适配各式各样的任务。

但是电位器拥有一条根本性的缺点：它的变化范围是受限的。也就是说，当旋钮已经转到极限位置，却依然需要继续增大（或者减小）数值的时候，使用电位器就无法完成这项任务。在这种场景下，基于编码器的输入装置就会派上用场。

编码器（英文encoder）是一款用来检测旋转角度的数字传感器。编码器可以分为光电式、电阻式、磁式、感应式以及机械式。民用收音机上使用的，一般都是机械式旋转编码器。

市面上存在大量不同型号的机械编码器，它们互相之间在结构、材料、触点排布方式上有所区别，但是实际工作原理几乎完全一致。

在本文当中，我们将拆解一款增量式机械编码器，它来自一部不能开机的接收机。它本身集成了按键功能，你可以通过按压调节器的转轴来触发这个按键。

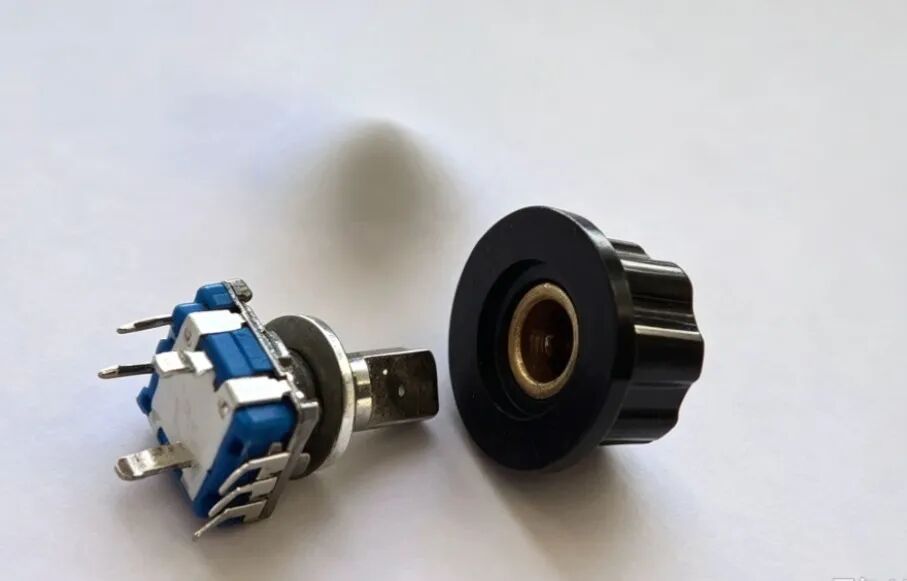

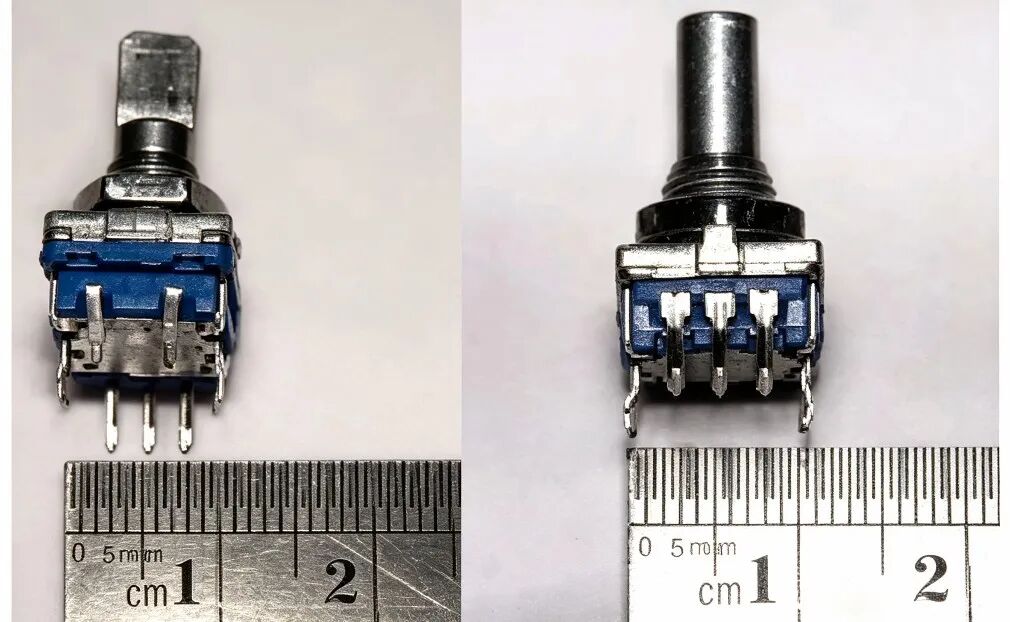

这个编码器拥有5个引脚。上面两张照片是编码器的引脚。其中两个引脚属于按键，剩下三个引脚属于编码器本体。三个引脚里面，两个是信号输出端（A和B），还有一个公共端。

下图为编码器各个组成零件（依次排列）

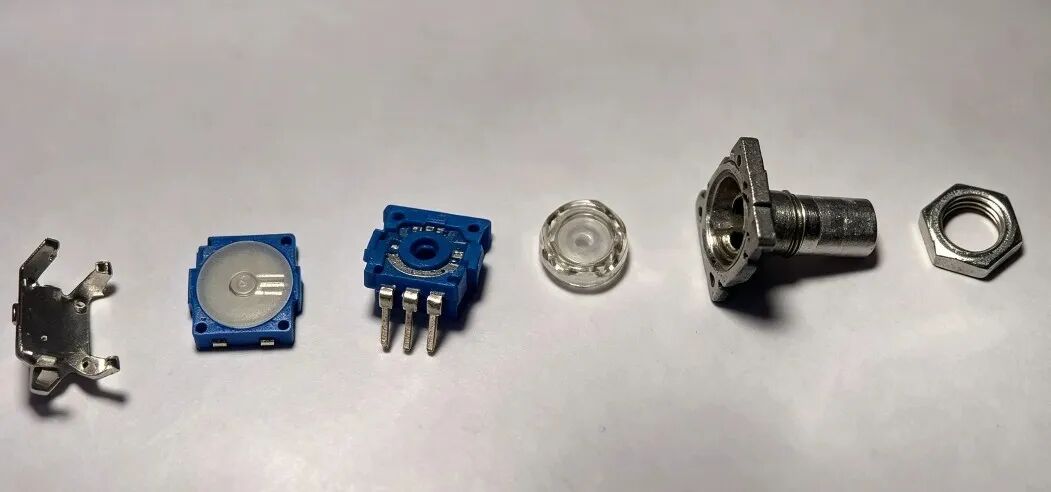

编码器由如下部件构成（从左向右）：底座，用来固定全部机械零件；按键；圆盘与金属弹片；带触点的旋转盘；调节器转轴；用来固定的螺母。

最值得关注的是带触点的部件，接下来我们仔细观察它。

编码器的机械触点

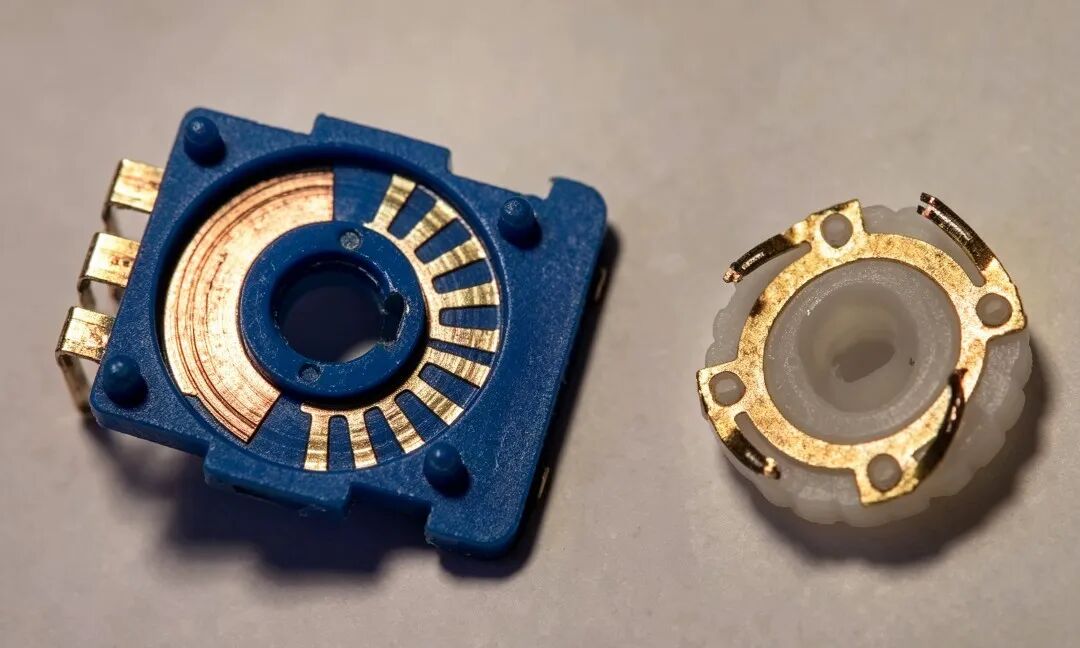

当旋钮旋转的时候，形状复杂的滑动触点会在三段扇形区域上方滑动。滑动触点连接到中间引脚，两个分段扇形触点分别连接两侧引脚。

触点依次接通左侧扇区、右侧扇区，之后同时接通两个扇区，循环往复。

这个编码器拥有24个定位档位，也就是转轴完整旋转一圈，输出端一共会切换24次状态。也就是说，转轴完整旋转一周，一共会产生24次切换，输出24个脉冲信号。这就意味着，转过一格定位，对应转轴旋转15度。

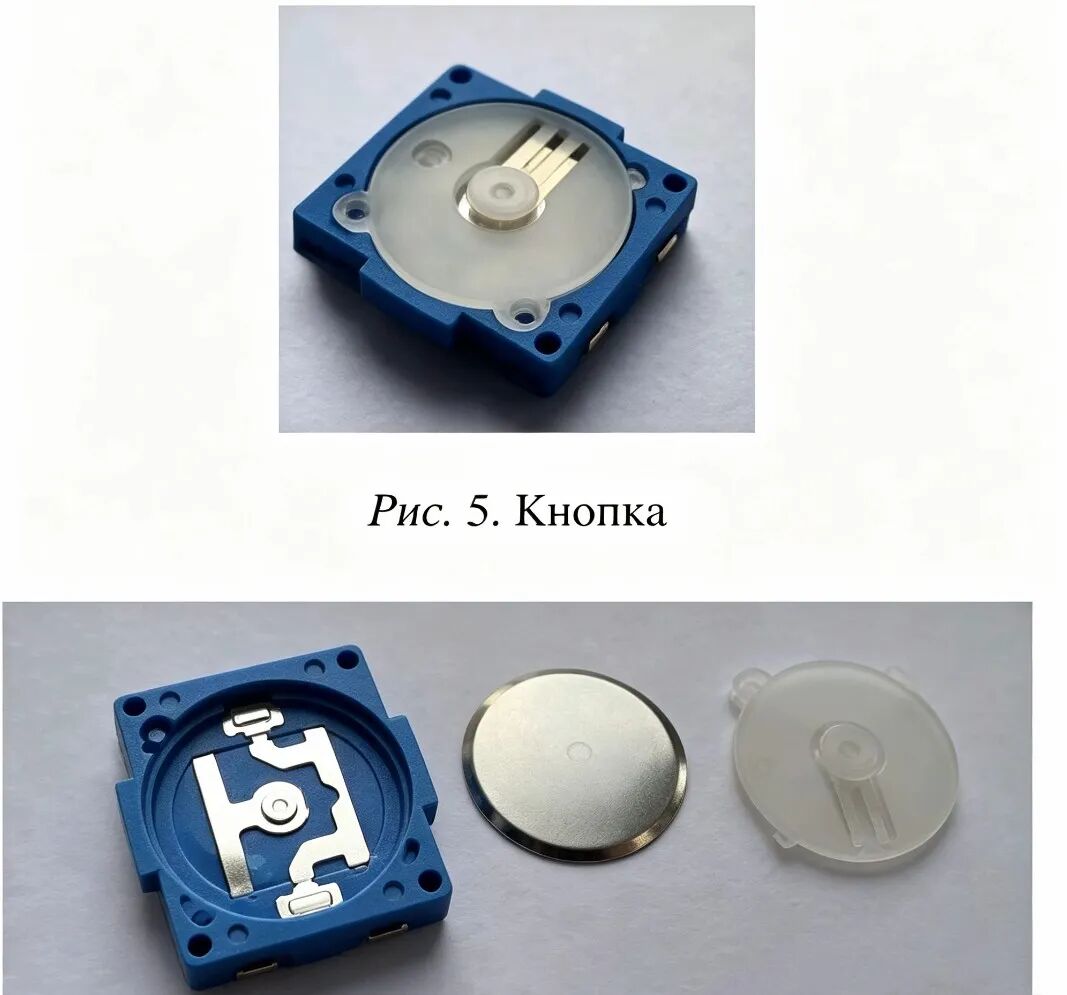

下图为按键和拆开状态下的按键

编码器上面按键的工作原理：只要持续按压，按键就会保持闭合；松开按压之后，按键就断开。

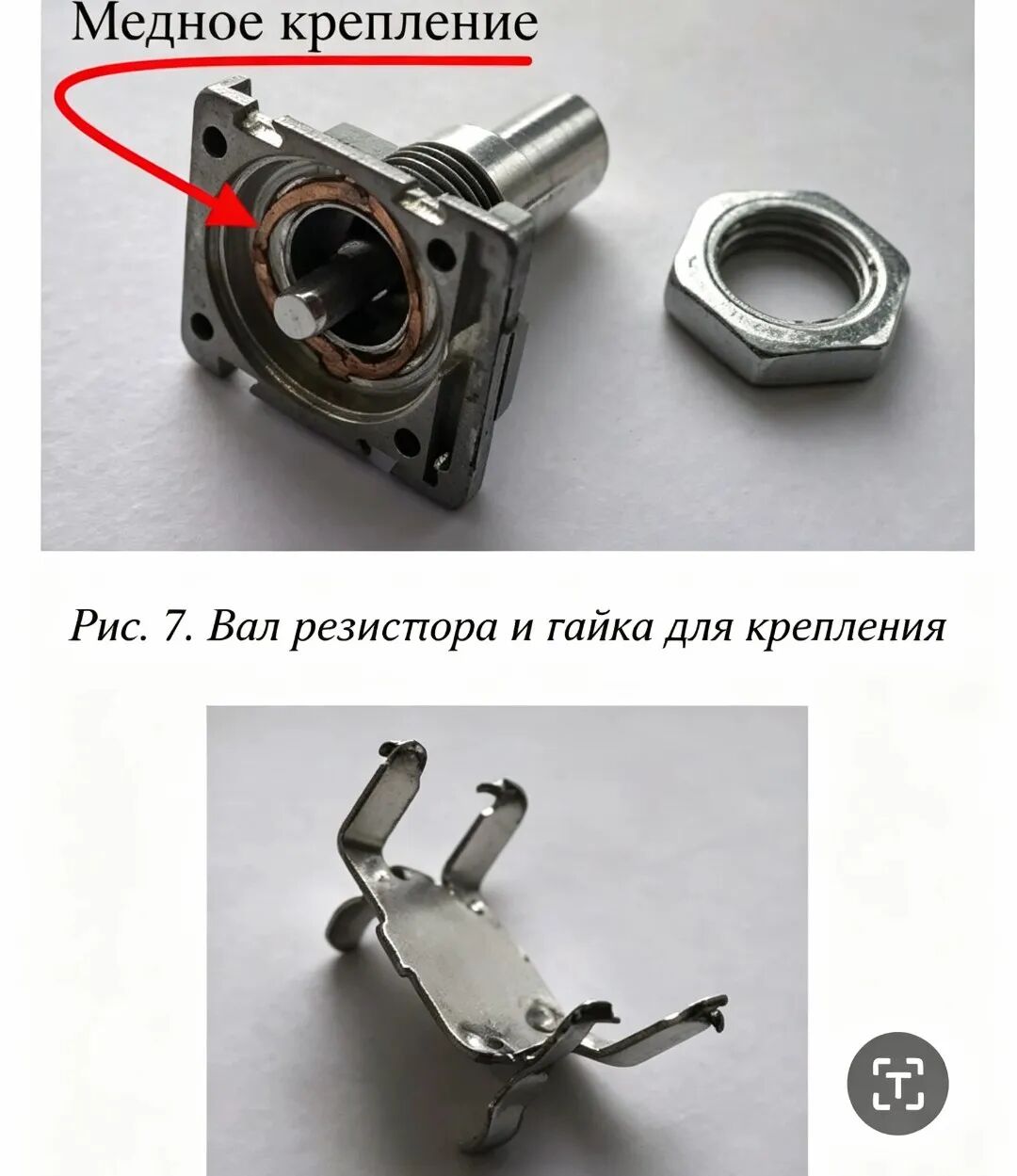

下图为旋转盘在转轴上的固定方式、编码器底座

……

旋转编码器必须要连接至单片机微处理器使用。简单的说，它只是一个“向单片机报告转动方向和格数的传感器”，本身没有任何控制能力，离开了微处理器，它就是一个会咔哒咔哒空转的旋钮。

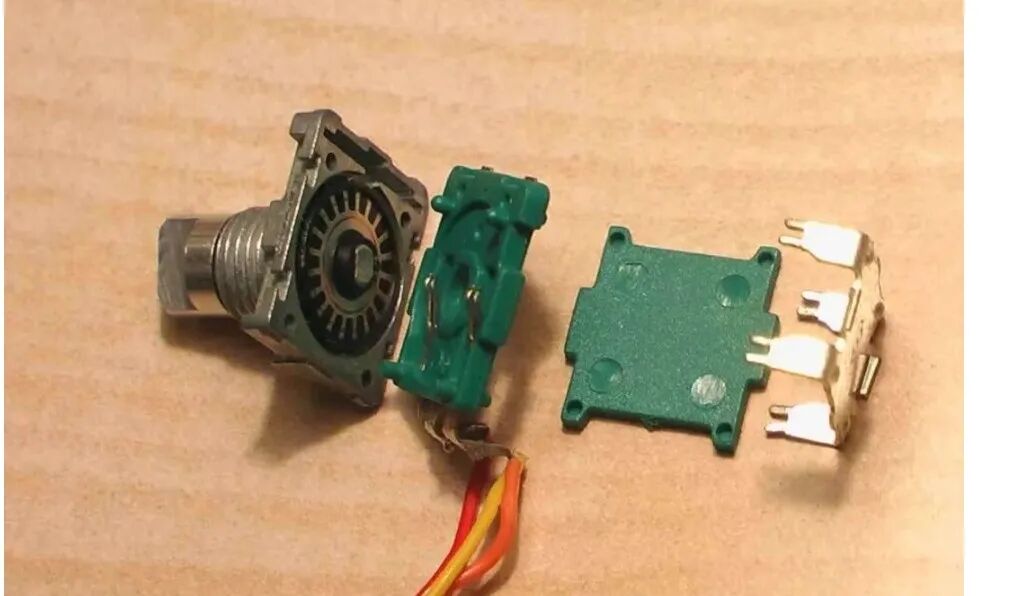

上图为德劲de1103的飞梭拆解图，可以看出，大同小异。

中高端收音机普遍采用旋转编码器（飞梭）作为调谐旋钮，核心优势在于飞梭可以灵活切换大步快搜与精细微调，兼顾快速扫台和SSB、CW窄带信号的慢调需求，这是传统可变电容或电位器很难实现的。

飞梭的机械行程可以无限旋转，没有限位，调台时不用反复来回拧到头，操控手感更顺滑。而且相比传统可变电容，飞梭体积小巧，更适配便携机型。
