非常省电的单管短波收音机，1节电池可以用半年，可收SSB和CW

这款极简单管接收机覆盖整个短波波段，采用再生式电路，具备调谐、波段选择功能，所有功能一应俱全，而且只需要6个元件！

……

这次比赛的技术要求，是仅用一个有源器件（晶体管）完成整机，它的初衷并非打造一台高性能接收机，而是做一套简单、廉价、易制作的实验装置。整机仅一只晶体管，搭配5米室外天线，就能在80m、0m、30m、20m波段接收到大量广播电台；若要接收160m波段，线圈需要增加匝数，或给可变电容并联额外电容。

这台接收机具有非常理想的低耗电特性，

整机电流仅0.5mA。若每天收听2小时，电池续航可达半年。

重点来了，它适合新手吗？

对无线电新手非常友好，是接收强短波广播信号的入门装置。缺点是灵敏度一般，想要收听微弱的SSB单边带业余电台信号，需要高灵敏度耳机；新手初次接触这类极简接收机，若对SSB信号期待过高可能会失望。

如果额外增加一级低频晶体管放大电路，可去掉音频变压器，还能选用更廉价的耳机。

一、收听记录

广播收听非常满意。我只汇报大家关注的电台收听效果，下面是我在2005年8月份的实际收听记录

1. 80米和40米波段

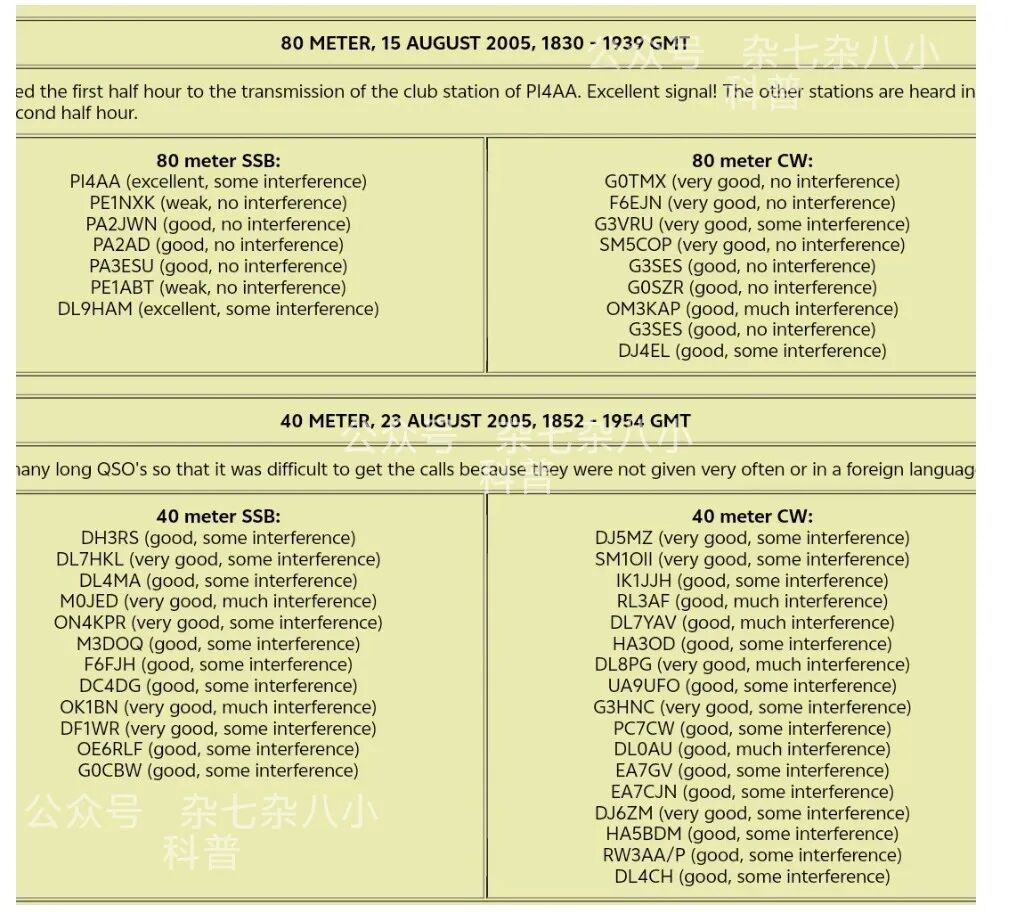

80米波段，2005年8月15日，18:30-19:39 GMT。信号优秀，大量电台在半小时内被抄收：

40米波段，2005年8月23日，18:52-19:54 GMT。抄收大量远距离通联信号，部分电台使用外语，抄收存在难度。

2. 30m和20m波段

30米波段，2005年8月16日，18:21-19:00 GMT。30米波段无SSB电台，仅CW信号。

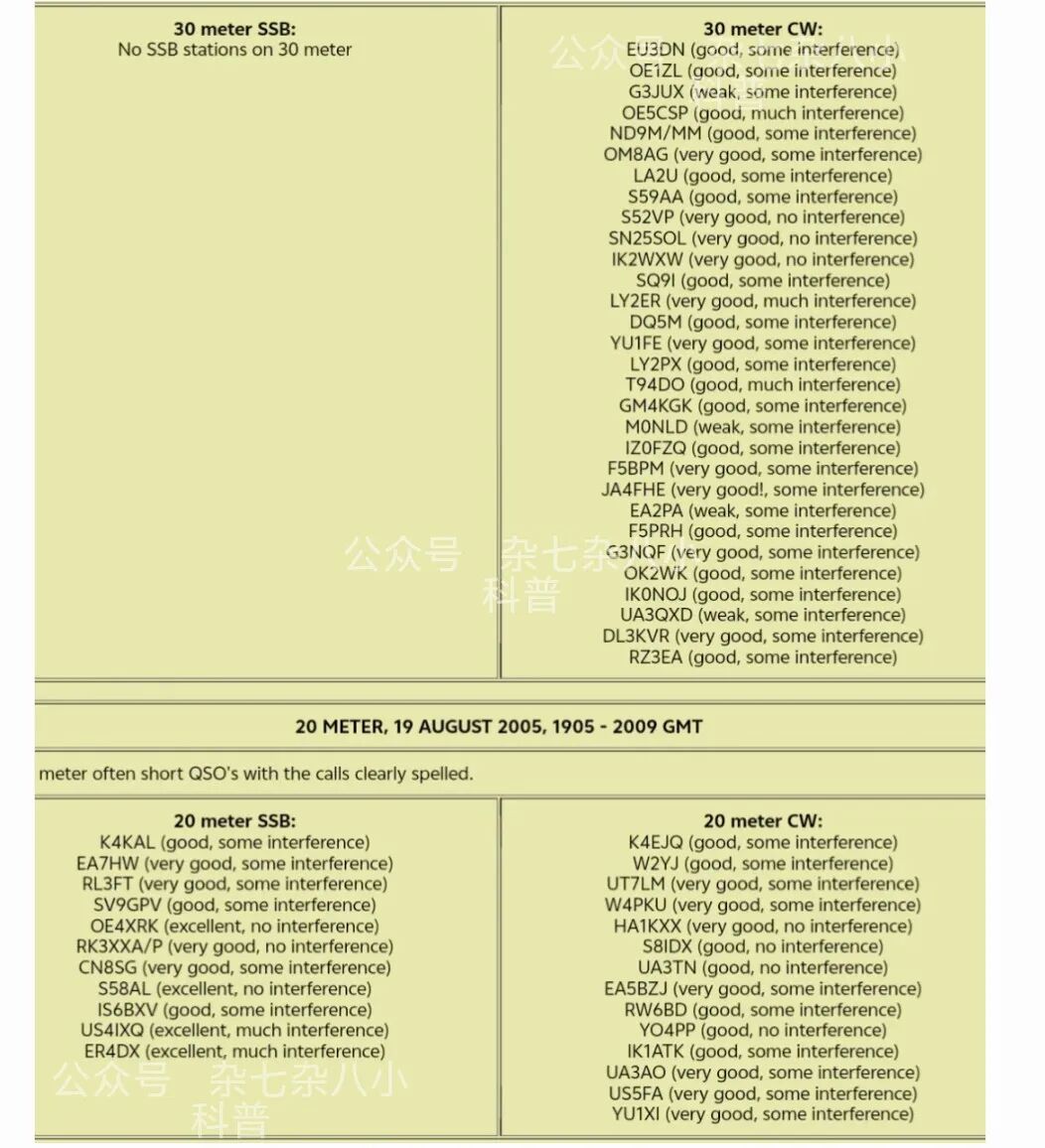

20米波段，2005年8月19日，19:05-20:09 GMT。20米波段常能抄收呼号清晰的远距离电台：

二、电路原理说明

本机电路图和实物接线图在留言区

核心器件为BF256C型场效应管（C型版本跨导最高）。利用场效应管的漏极/源极伏安特性，搭配5600Ω电阻设定工作点，以此优化接收机性能。10μF电容用于射频退耦，对高频信号无明显影响；再生量由10k电位器调节。

10μF电容并联在源极电阻上，用于滤除高频分量。音频变压器是耳机阻抗匹配的必要部件，这里选用初级5000Ω的变压器，老式收音机输出变压器也可代用；耳机采用飞利浦HS415型号，双耳机并联使用，整机灵敏度表现优异。

再生控制

再生功能通过10k电位器调节场效应管源极电压实现，以此控制正反馈强弱。再生仅在漏极与线圈存在电容耦合时生效，可在线圈初级/次级之间并联10nF电容增强耦合，以此提升再生强度，拓宽调谐频率范围。

CW / SSB接收

把10k再生电位器往反馈增大方向调，越过临界点，LC回路开始持续振荡。这个振荡信号，和天线进来的SSB/CW信号，在结型场效应管BF256C里面混频（差拍），产生音频差频。

接收线圈采用1mm漆包铜线，骨架尺寸28×28mm。绕组带抽头，天线端、源极端、接地端分别接对应抽头，抽头位置通过实验确定；调谐电容与地之间的中点处，设置零匝数抽头。

线圈抽头参数表在留言区

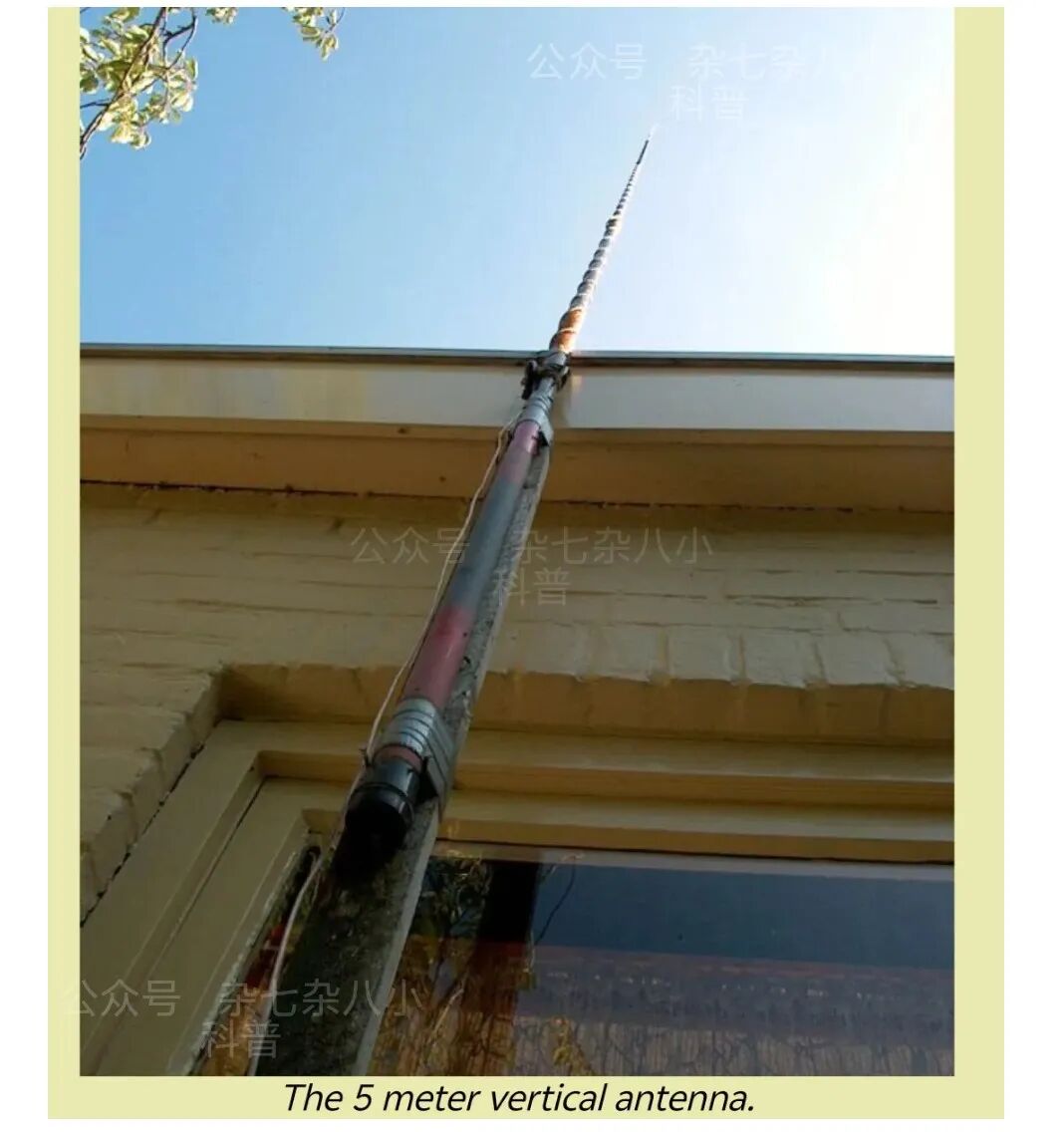

下图为我使用的5米加感天线

三、接收测试结果

整机全波段灵敏度约4微伏，CW等幅报信号可稳定接收4μV的微弱信号；经过简单优化，甚至能接收2μV的CW信号。日常大部分电台信号强度都高于该数值，80m、40m波段接收效果极佳，20m、17m波段也能稳定抄收信号。

建议在80m波段傍晚接收时加装低通滤波器（天线调谐器），避免强广播电台的二次谐波产生干扰，其他波段无此问题。
