大约在1970年,一款便携式接收机在短波听众中引起了不小的轰动。基于英国接收机Racal RA-17L使用的沃德利环形电路,南非电子工程师T.L.沃德利博士设计了一款旅行用接收机,由南非公司巴洛电视公司制造,并且还出口到了欧洲。
这款便携式接收机的竞争对手包括根德卫星系列接收机、珍妮丝越洋系列接收机、松下RF-2200 以及索尼地轨飞行器CRF-5080/6090 等。由于其电路设计,巴洛沃德利XCR-30即使在单边带同步检波模式下也有出色的表现,并且在模拟线性刻度盘上的刻度精度可达5千赫。

一、技术参数
原理:二次变频超外差式,中频45兆赫、455千赫
工作模式:A1、单边带、调幅A3
频率范围:500千赫 - 30兆赫
频率刻度盘:模拟线性刻度盘,精度5千赫
频率记忆功能:无
信号强度指示器:S表
信号处理:预选器
灵敏度:调幅/选择性:调幅6/17千赫兹,单边带3/13千赫(-6/-60 分贝)
电池:6 节 1.5 伏1号电池供电
尺寸约为:295×185×100毫米,重量4.3千克

二、使用体验

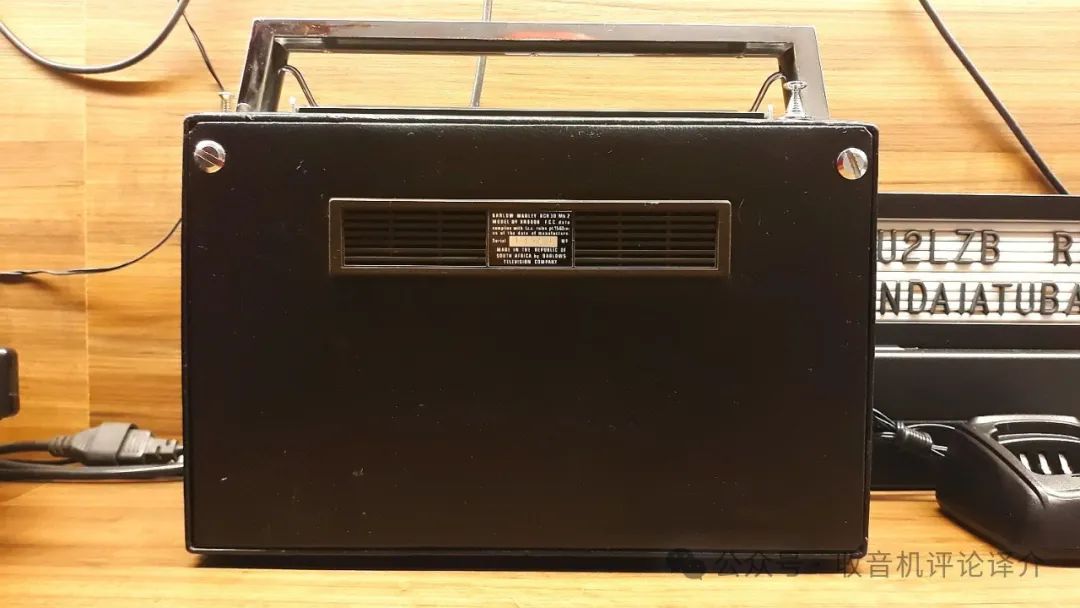

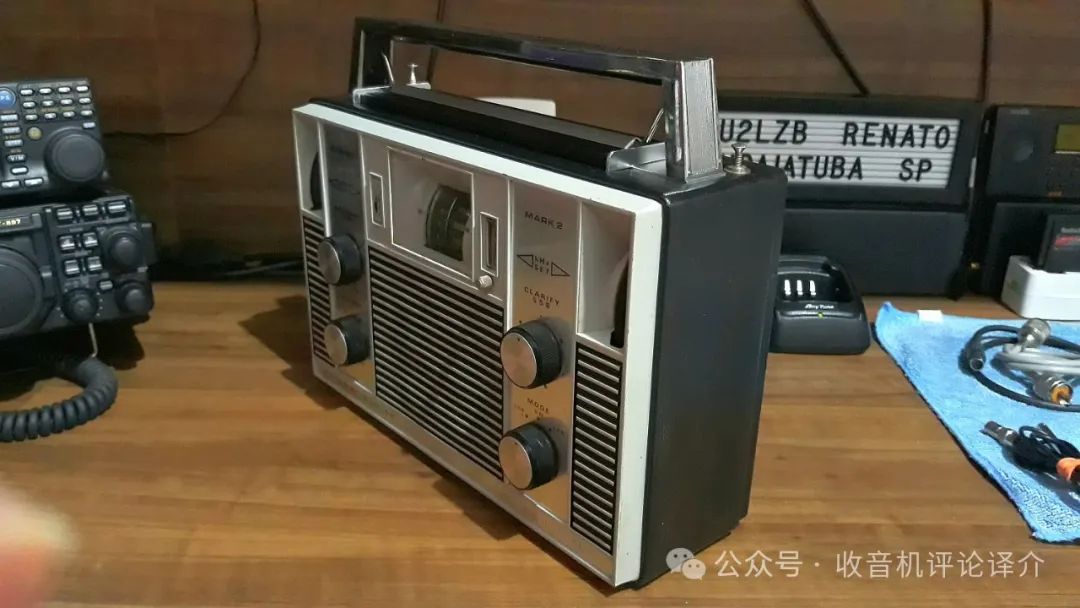

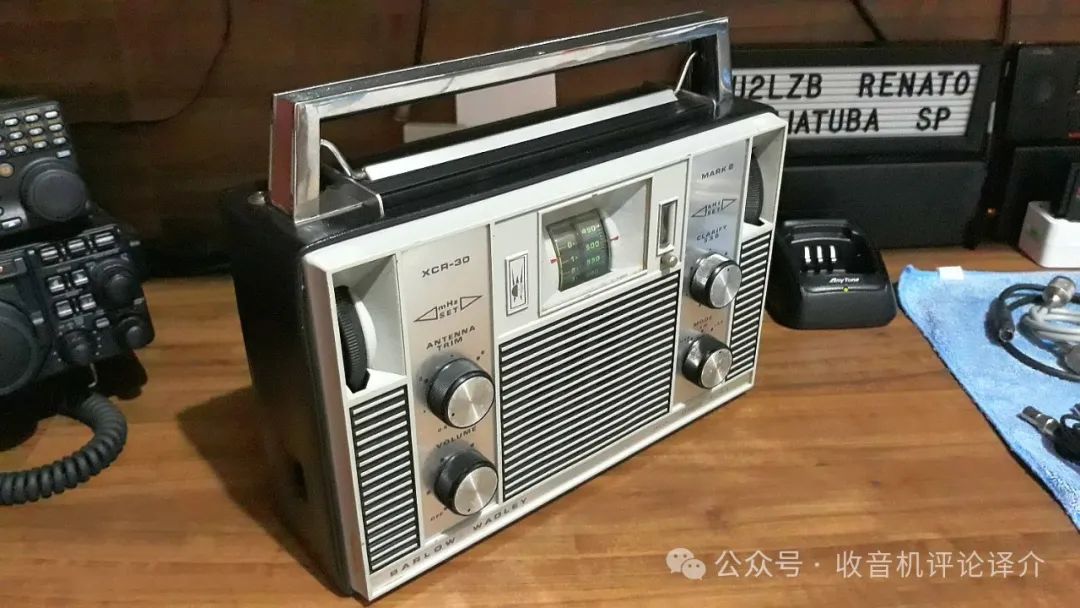

该接收机宽295×185×100 毫米,重 4.3 千克;它有一个坚固的金属外壳,以避免在45-75兆赫范围内因混频过程而产生干扰。顶面有一个提手,下方可以折叠出一个短波广播波段表。设备背面可以拧开,以打开电池仓,电池仓可容纳六节1号电池。

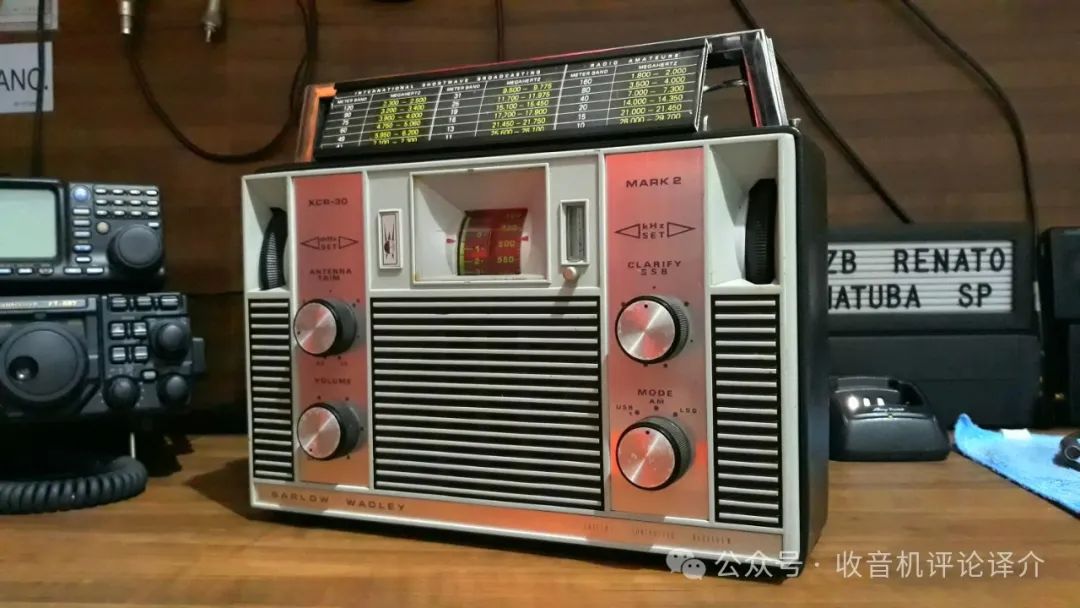

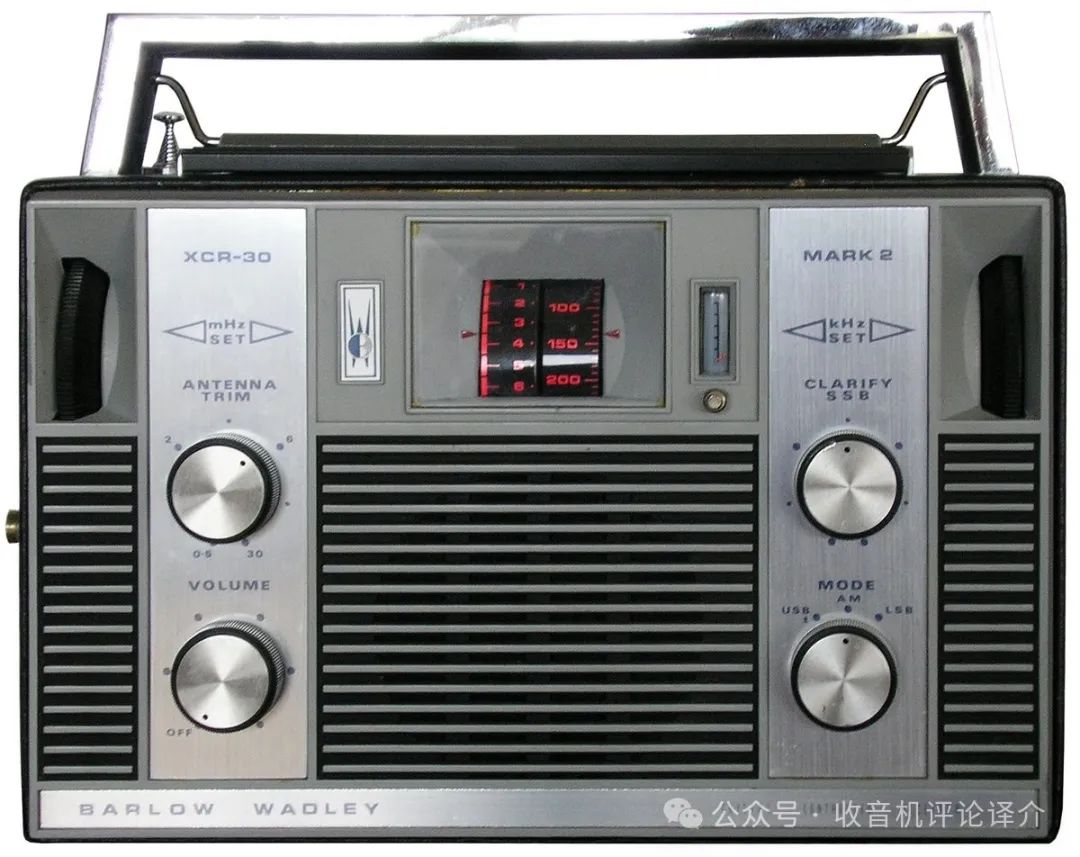

前面板主要是由两部分组成的频率刻度盘。左边的刻度盘显示兆赫数位,其左边的兆赫调谐旋钮用于设置兆赫频段。右边的刻度盘显示千赫数位,刻度标记上浅绿色的数字以50千赫的间隔显示频率,中间的10千赫刻度线使频率读数精度可达5千赫。千赫调谐由右边的频率调谐旋钮完成,操作控制较为灵敏。就在频率刻度盘的右边,一个 1至5刻度的S表可以在一个小窗口中读取,读数往往偏高。S表下方的小旋钮用于通过调节振荡器来校准刻度盘。
此外,前面板上还有四个大旋钮。左下角是音量控制旋钮,它与电源开关组合在一起。上方的旋钮用于调谐预选器,它有从0.5至30兆赫的基本标记,当转动旋钮时,预选器的频段通过微动开关切换。右边的旋钮用于操作微调以及切换工作模式。在专业版中,6千赫、3 千赫兹和1.5千赫滤波器的带宽开关位于工作模式开关下方。

天线和地线的接口是不常见的3 毫米插座,位于设备的顶面,左侧面是3.5毫米耳机插孔和外部9伏电源的插座。直径9厘米的扬声器从前面板中间发声;0.4 瓦的输出功率足够使用。这款收音机在设计时考虑了良好的性价比,缺少一些额外功能,如刻度盘照明、音调控制和其他信号处理选项,但这些对于成功接收信号来说并非绝对必要。

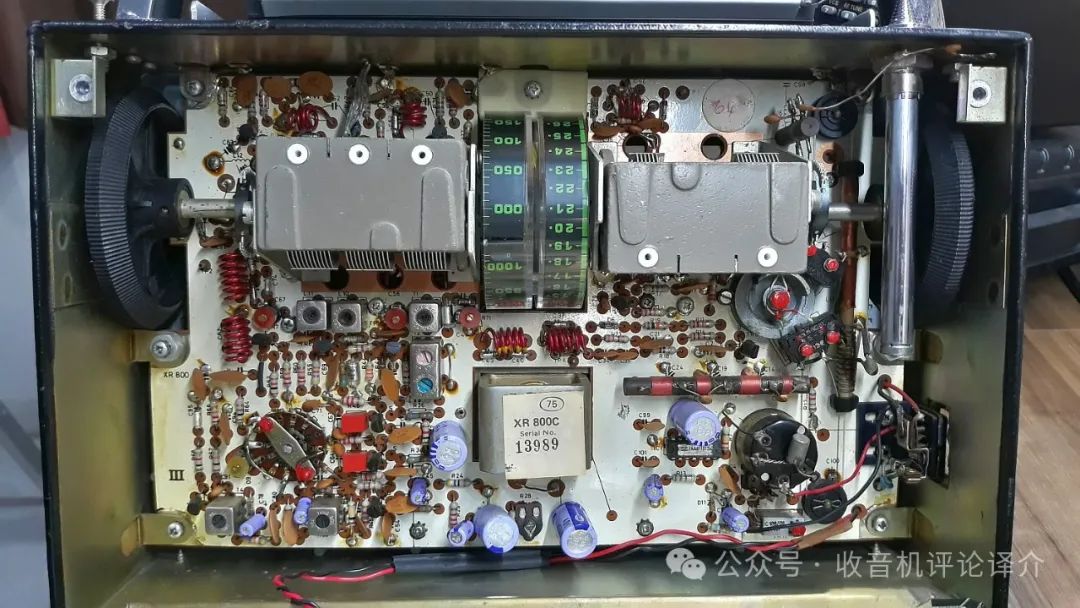

信号路径有些复杂,和所有基于沃德利环形电路的接收机一样。天线传来的信号通过频段为0.5-2兆赫、2-8兆赫和8-30兆赫的预选器以及一个放大级,馈送到第一个环形混频器,在那里,由兆赫调节轮调谐的45.5-74.5兆赫的振荡器频率进行混频,产生45.2兆赫的高第一中频。在第二混频级中,减去42.5兆赫的振荡器频率,产生2- 3兆赫的差值,作为第二中频。在再次转换为通常的455千赫的第二中频后,信号通过滤波器组,然后馈送到二极管或乘积检波器,用于调幅和单边带接收。这种巧妙的电路可以用较少的元件实现,在模拟频率刻度盘上实现了小于5千赫的非常高的频率精度,这在当时是非同寻常的,并且具有良好的灵敏度和镜像频率抑制能力。

由于其电路结构,操作并非完全简单易懂,但几分钟内就能学会。开机后,用兆赫刻度盘选择兆赫位置,并调至S表读数最大。当千赫控制旋钮处于零位置时,可以用工作模式开关将接收机切换到上边带位置,并用S表下方的小旋钮校准到零拍,即直到啸叫声变低并消失。现在切换回调幅模式,用右边的调谐旋钮设置接收频率的千赫数位。标有“天线微调”的预选器控制旋钮现在调到相应频率标记附近的正确频段内,使S表偏转至最大,这样就可以听到电台声音了。如果存在强烈的调幅干扰,或者进行单边带/单边带同步检波接收,可使用模式开关上方的“微调”旋钮进行微调,频率显示不受影响。请注意,如果“微调”控制旋钮远离中心位置,接收频率可能会与显示频率偏差5到10千赫。
巴洛沃德利作为一款稳定性相当不错的便携式接收机,仍然为短波听众提供了很多功能,并且适合进行远距离通信。其有些不准确的频率显示和需要一定经验的操作方式,被没有数字锁相环电路产生的任何干扰信号所弥补。由于采用模拟电路,电池消耗极小,这是早期带有数字频率显示的全球波段接收机无法比拟的。
显然,巴洛公司的制造和最终检验存在每日波动,第一个晶体管容易受到静电放电影响,单块电路板容易出现虚焊和细微裂纹,所以购买二手设备前应该进行测试。

增加了调频波段的型号并不常见:额外的调频调谐器有自己的水平刻度盘和调谐旋钮,使XCR-30成为真正的度假旅行伴侣……
三、结语
我的XCR-30从来没有打算取代索尼ICF-2001D成为我最喜欢的旅行收音机,但由于其迷人的电路、不张扬的外观以及始终令人惊叹的接收性能,它作为一款经典老机,在我的书桌上值得拥有一席之地。
