:〓★〓索尼SRF-M80V运动型收音机真正成功改制及相关设想,具体内容请进!(图

作者:广播爱好者论坛 日期:2005-11-30 人气:1843 来源:mr7 添加:5BCL.com
对于SRF-M80V这款运动型收音机相信论坛里不少入门者都玩过。以其价格低廉、音质好著称。但也存在一定的BUG。例如步进问题、背光、抗干扰弱等。

    mr7搜索了一下论坛和《电子报》,发现几篇关于美版SRF-M80V改为欧版SRF-M80的帖子都写得比较含糊。甚至有的连元件序号都写错。有鉴于此mr7决定重新自己改制。现将过程写下,希望对广大初级入门者提供方便!

    SRF-M80V机内主要有2块电路板组成,即接收主板和操作控制板,我们主要是修改操作控制板。操作控制板就是焊接着显示屏那块电路板。具体过程如下:

    一、    拆开机身后背的所有螺丝,卸下腰夹和音量调节拨盘。小心揭开前面盖。先把连接操作控制板和接收主板的黑色导线(地线)焊开,否则是无法打开电路板改造的。位置在图1操作控制板正面的黄色椭圆内。

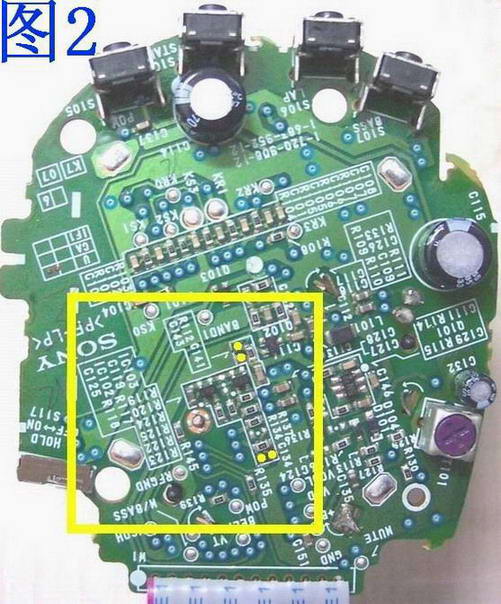

    二、    焊开黑色导线(地线)后,我们把操作控制板翻过来,要改造的地方就在它的背面。请大家留意操作控制板背面黄色方框内的部分(特别是4个黄色小圆点),如图2。那就是要工作的区域。

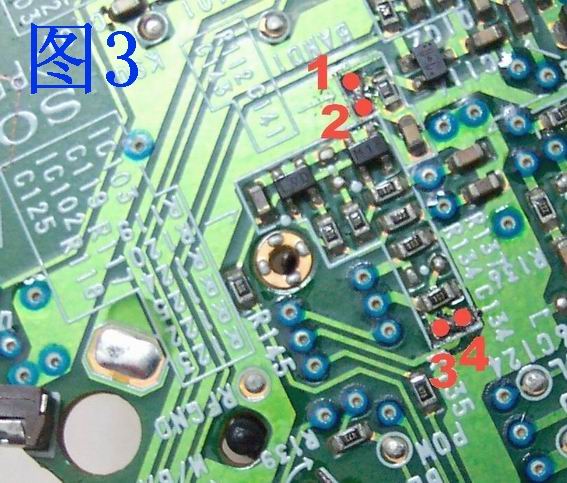

    三、    mr7再把该区域电路放大,如图3。把电路板中的C143短路焊接起来(即把1、2两个红点所标的空白点焊接在一起)。同时,把把电路板中的R123短路焊接起来(即把3、4两个红点所标的空白点焊接在一起)。
    在过往很多关于SRF-M80V改制的文章就是错在这一步,把C143和R123写错(变成了“C154”或“C134”,估计当时粗心看错零件的序号了)。其实这在电路板的白色方框已经把零件的序号已经写得很清楚的,请大家细心看看就知道了。

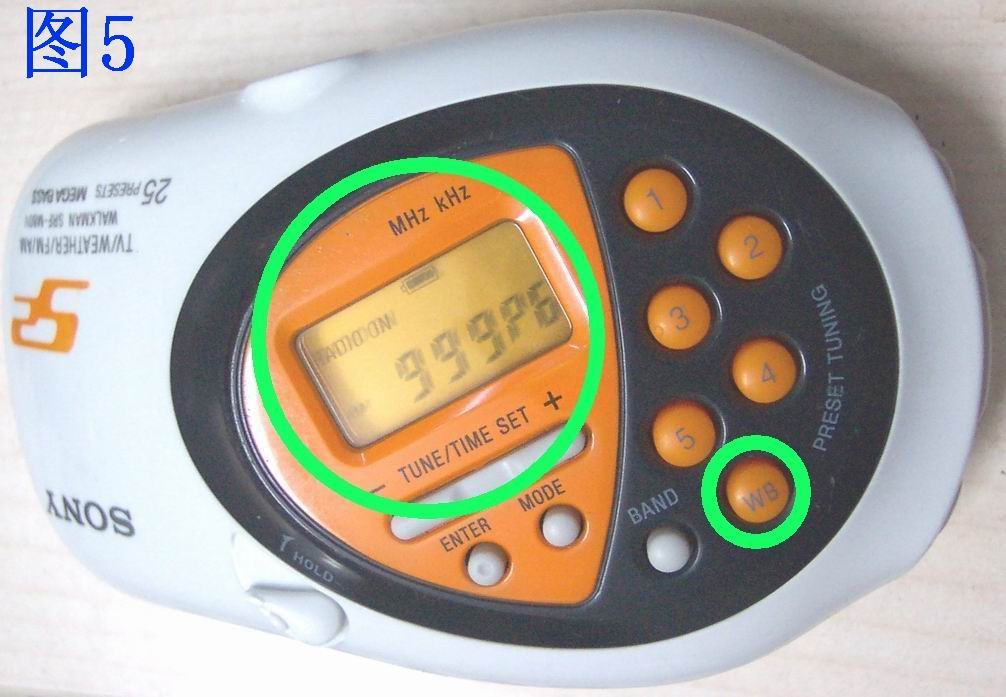

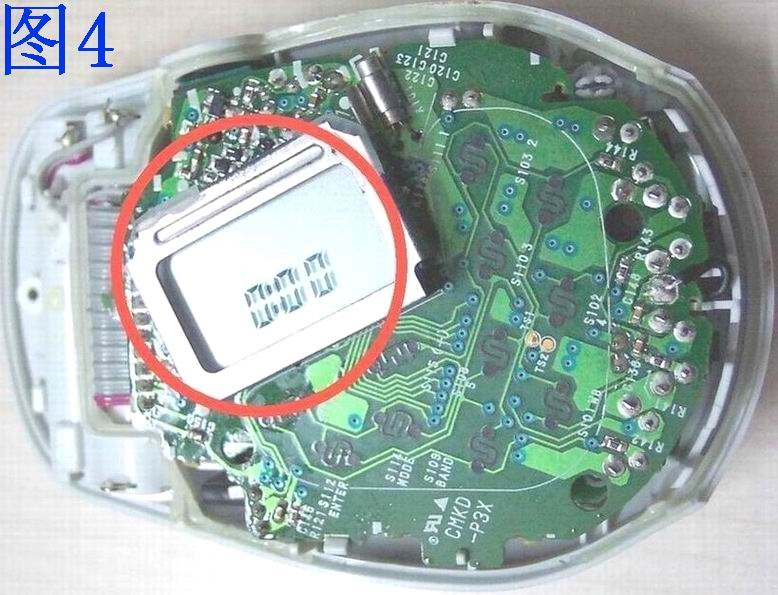

    四、    把操作控制板合上,将断开的黑色导线(地线)重新焊回原来的位置。装上电池检查。嗯……,时间显示便成了24小时制的“00:00”,而不是原来的12小时制的“12:00”,如图4。好!装上面盖,再打开电源开关:YEAH!变成“AM  999Khz”,“WB”键便成了“6”键了,如图5。再搜索电台,的确是AM  9Khz步进,FM  0.05Mhz步进。

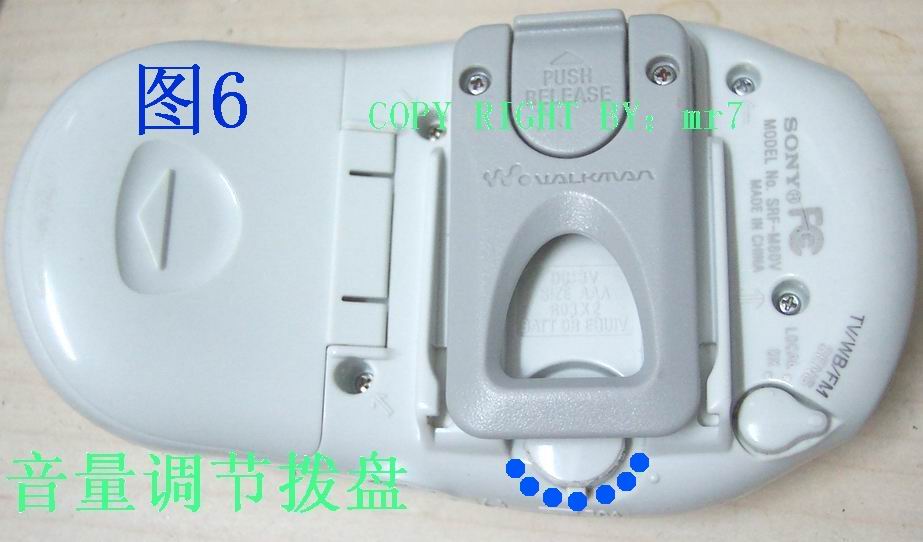

    五、    随便把音量调节拨盘裁了一圈,免得由于身体摩擦经常造成音量过大或过小(说真的,SRF-M80V这一点让我最讨厌!)。具体可以先用刻刀顺着音量调节拨盘的内圈划线刻一圈线槽,然后用斜嘴钳把图6蓝色虚线部分剪掉。大功告成!



    后语:其实SRF-M80V还有其他地方可以改进,如增加背光灯,我们可以利用“HOLD”键的开关作为背光灯的开关键(反正“HOLD”键也是白费的,根本锁不住机械开关,如“DX-LOCAL”键和音量调节拨盘。)留着它的接地端,另外一端接高亮发光二极管好了。另外SRF-M80V容易受人体感应,影响收听质量,建议在外壳内端贴上锡箔或在线路板加铁片接地屏蔽,当然要留点空隙给磁棒天线咯。

OK!mr7就写到这里。希望大家都来动手试试!IT’S SO EASY!
