蓝色迷想DIY系列之DE1103加线控篇

作者:蓝色迷想 日期:2005-02-24 人气:1722 来源:德劲论坛 添加:5BCL.com

蓝色迷想DIY系列之DE1103加线控篇

制作者:蓝色迷想

时 间: 2005年2月

想法起源:

场景一:

     寒冷的冬天,我把心爱的DE1103收音机放在床头,钻入温暖的被窝,

     正听音乐听处起劲,突然,主持人说,XX医院XX科的XX主任准备和大家见面了,准备发长  篇讲话啦,什么玩艺儿,还是赶紧换台吧

    不得已冒着被严重冻伤的危险(夸张了点),把手从温暖的被窝,摸向飞梭,我转,怎么回事?声音怎么不对呀,沙沙的,这不是换台,是搜索呀,哦,没按M/F键呢,行,按吧,我再转,终于调好了!

咦,这个台的声音也太小了吧,调大点,转飞梭,不对,又换台了,唉,原来是没按VOL键呀.这么一折腾,可怜我那冰凉的手,老天,这样不是个办法吧??

场景二:

   和GF或者LP睡在床上,用耳机听收音,她睡她的,俺听俺的,其乐也融融!

且慢,总有换台或者调音量的时候呀,要是此时正好背对着收音机,那还是得翻身,得伸手,又是一翻折腾,惨了,把睡得正香的她给弄醒了!!,

"猪头!你在做什么啊,这么晚了,快睡觉!!!!,要不然.....",

完了,再精彩节目,也没法听了,乖乖地睡吧,还能有什么想法?

要是有个线控,手不出,就可以操作,不必麻烦,更不会担心惊醒那个她,呵呵,那该有多好呀-------

既然厂家没有做,还是我自己来给它加上吧


最终目标:

可用线控实现M/F键,VOL键,开关机(SLEEP)键的和飞梭的功能(当然,还可以扩充锁定键,STORE键等的功能,这取决于所用到的线的芯数,这里用的是SONY 7芯耳机线),为什么要用7芯呢,

   这样算: 1(SLEEP)+1(M/F)+1(VOL)+3(飞梭)+1(地线)=7(根)

      如果还想要锁定键,那还得加上一根,得8芯线,如果还想要加上别的按键,那就得用到芯数更多的线了,那么线就比较大了,也难找到合适的线,而对应的插座就更难找了。

  大家可以想想看,出出主意,难找不等于找不到,说不定还真有合适的呢

原理:

由DE1103的按键的可知,功能的实现是通过按键与触点的接触,也就是电路的导通和断开实现的(这里用到的几个功能键都是与共用地线(电池负极)相接触起作用的).

只要找到与各键触点相连的线路焊点,以方便焊接,从那里分别焊上延长线,接到外接的按键开关,就可以实现与1103原来按键的功能.当然,为了美观与方便,还得在机壳上加上一个插座

所用工具及材料:

    万用表,铬铁,工具刀,细线,DE1103飞梭+轮子,软细线若干,
    SONY 7芯耳机线及对应的插座(一般MD随身听销售或者维修店有,可机拆),

线,这里也有邮购,http://www.gi365.net/mallquote.asp 6元一根,我没邮过,不懂可靠与否,我的是在本地买的,

3个脚的拨动开关等,(我买的这个比较大,大家找找看,应该可以找到更小的,这样做出来就更美观),废旧3键鼠标(之所以用鼠标,是因为它带有现成的按键,又比较容易找,你也可以用带按键的其它东西来代替鼠标。用带滚轮按钮的较好,因其有弹簧,阻力较大,用作SLEEP键,不容易误开关机;铬铁最好另买一个铬铁头,用作机壳打洞以安装插座),大家想想看还有什么可以用来代替,要是能找到更小的,就可以把线控做到便携化了。

步骤:

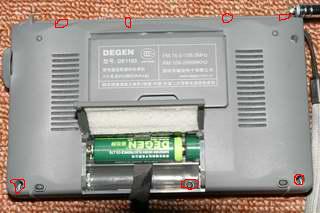

1.打开机壳


2.打开后拔掉扁线和飞梭连线

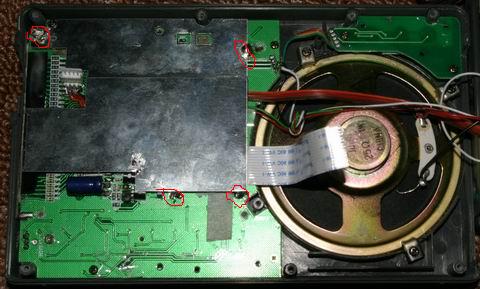

3.焊下屏蔽罩

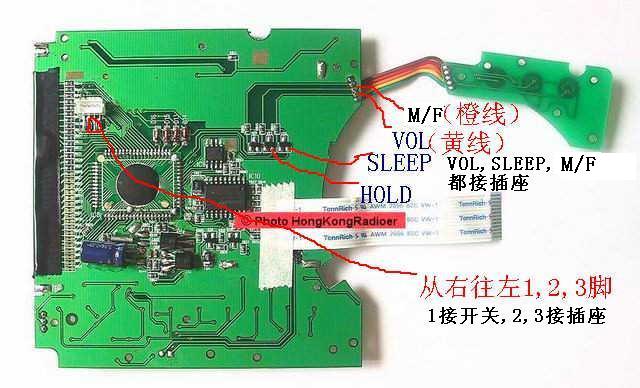

4.焊接延长线到相应的焊点上


5.安排好插座在机壳上的位置,并打洞(可用铬铁与工具刀慢慢做,得有点耐心,用铬铁打洞时最好用换另一个铬铁头,因为机壳是塑料的,热熔时会粘在铬铁头上,后面用来焊接时不方便)

6.再把延长线焊到插座上,包括接地线,可接到这个位置,这个位置刚好容得下这个插座,和度也差不多,在后面垫上一片塑料片什么的,就已经很牢靠了.

焊接飞梭连线

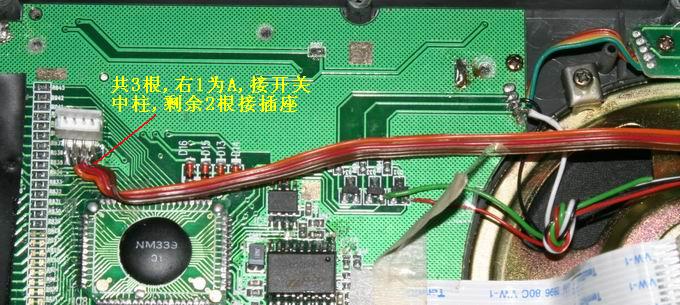

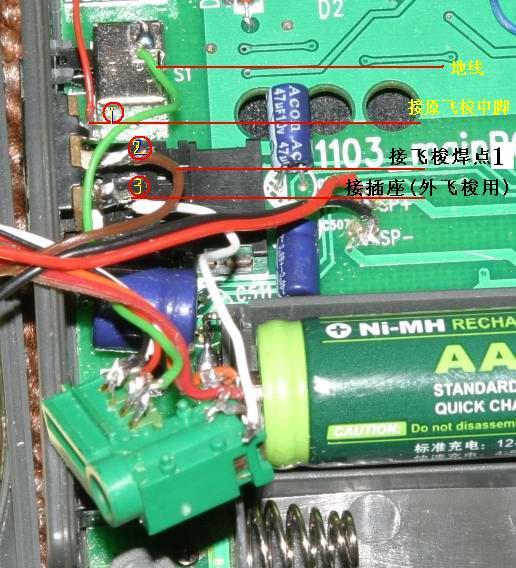

这部分比较难一点,首先,从原飞梭插座焊点上导出三根延长线,(从右到左且记为1,2,3),作为外接飞梭的连线

注意了,如果就这样并联一个外接飞梭,你会发现飞梭的功能并不正常,不听使唤(它有时是自带的飞梭可以正常使用,外接的就不能用;有时外接的能用,自带的就不能用,总之,要断开其中的一个,才能正常使用)。那怎么办?有办法,经调试,发现只要断开其中一个飞梭中间那条接线,另一个飞梭就可以正常使用了,所以,就要用到一个拨动开关了。通过开关来控制哪一个可用,另一个不可用。

开关接法:

找出焊点1的连线,把它接到开关的中间接柱上,左右接柱分别接到原飞梭和7芯耳机插座上

这样,开关就可以控制哪一个飞梭可以起作用了。

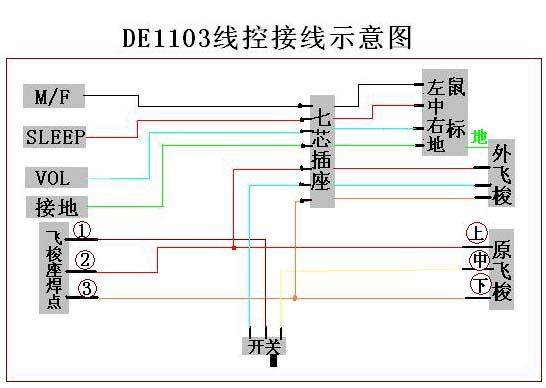

总体示意图

7.插上7芯耳机线,用万用表测出哪条线对应机内的哪个功能触点上,线的颜色都不一样,可以用它来区分,  最好在纸上记录好,方便下一步焊接.

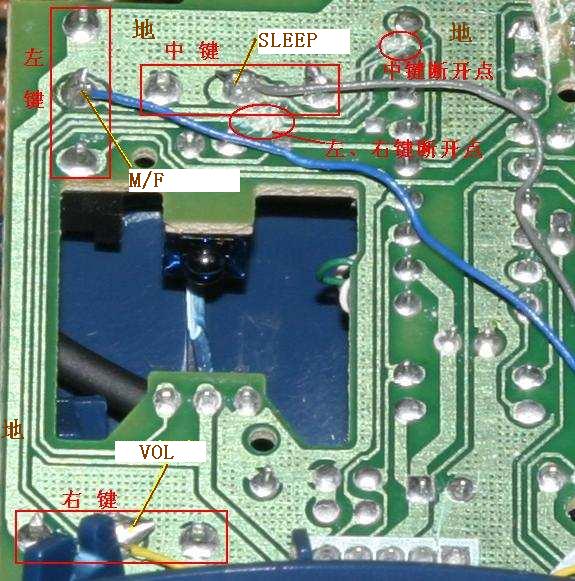

8.打开鼠标,去掉鼠标线,鼠标的每一个按键下都有一个触点开关,看电路板,把每一个开关的中间焊点的线路用刀划断,这样每个按键就独立出来了,也就是说与原鼠标的功能电路脱离了。

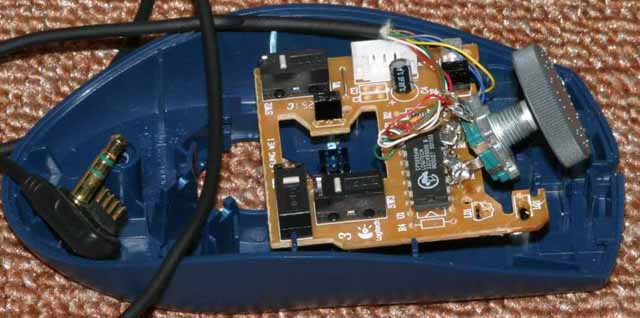

9.拿掉鼠标球,在鼠标内安排好飞梭的焊接位置,并固定,我是安装在原鼠标球的位置,把飞梭的支撑脚焊死在鼠标的集成块的金属上,

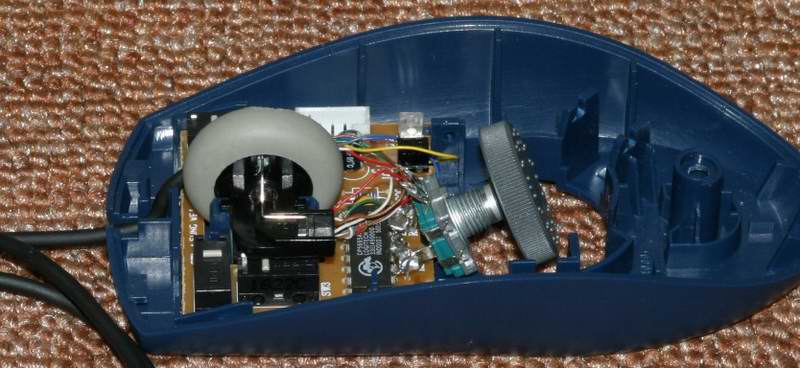

10.焊线   7芯耳机线的地线就焊到鼠标的地线,M/F接左键,VOL接右键,开关机接中键,(带滚轮的中键阻力较大,不容易受压导致误开关机),注意还要接地线哦,地线接到鼠标电路板上与几个按键都相通的焊点的,再引一条到新飞梭的接地端(和原来的飞梭的位置一样,就是它身除引脚和支撑脚之外的金属上,可参考原飞梭接法),当然你可以根据自己的意愿来安排.最后去掉鼠标底部的圆环挡板,这样,用手指就可以方便是调节飞梭,而飞梭也不会被误碰转动了。

最后,按原来的样子插好扁线,再插上原飞梭的插头,再上好壳,大功告成!

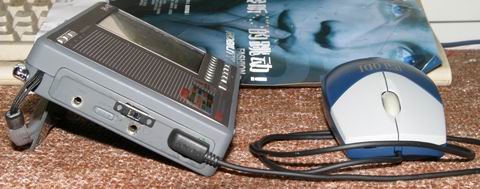

最后效果:

好了,说了这么多,我们的DE1103线控就做好了,用用看,是不是很爽呀


希望以上文字和图片可以起到抛砖引玉的作用,也希望大家能做出比我这个更美观,更小巧的线控来。

下一篇准备介绍DE1103的改灯,已经做好了,稍后贴出

我的QQ是:7958988
有什么问题,欢迎交流
