作者:红色电波 日期:2005-06-27 人气:1945 来源:广播爱好者论坛 添加:5BCL.com
DE1107整体性能感觉不错!音质感觉比DE1103中音明亮些,与DE1103一样,高音似乎过突出了点,低音作为小收音机来说算很不错的了,能使人感觉实在!

    接收性能对比了一些同档次机子,无论调频/短波,DE1107都要突出!而中波显得比较一般!接收性能整体来看,应该属于非常不错级别!

    我好长时间没有解剖机器了,昨天拿到DE1107,确实感觉其有些特点,因此,又引起我的兴趣,今天花了一天时间,“研究”了一下,图贴上来,大家自己看!


    DE1107不感觉难拆,拧下6枚螺丝...只是打开盖子的时候,需要小心那6个时钟按钮!

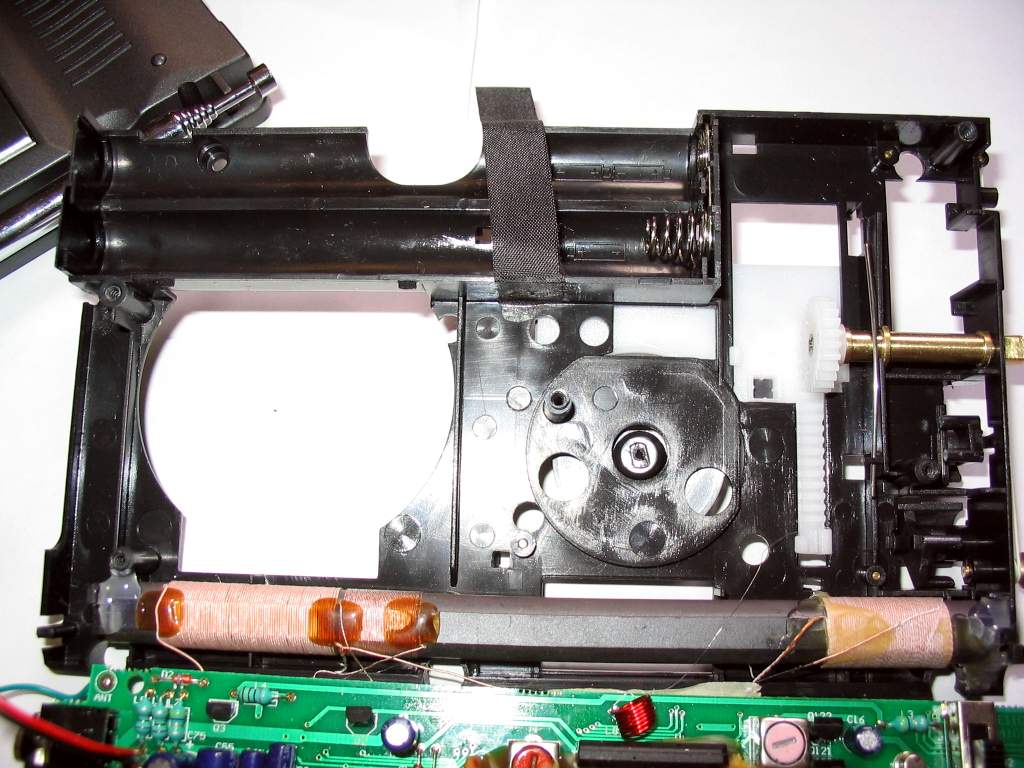

    机器结构上看紧凑,机芯一体化...

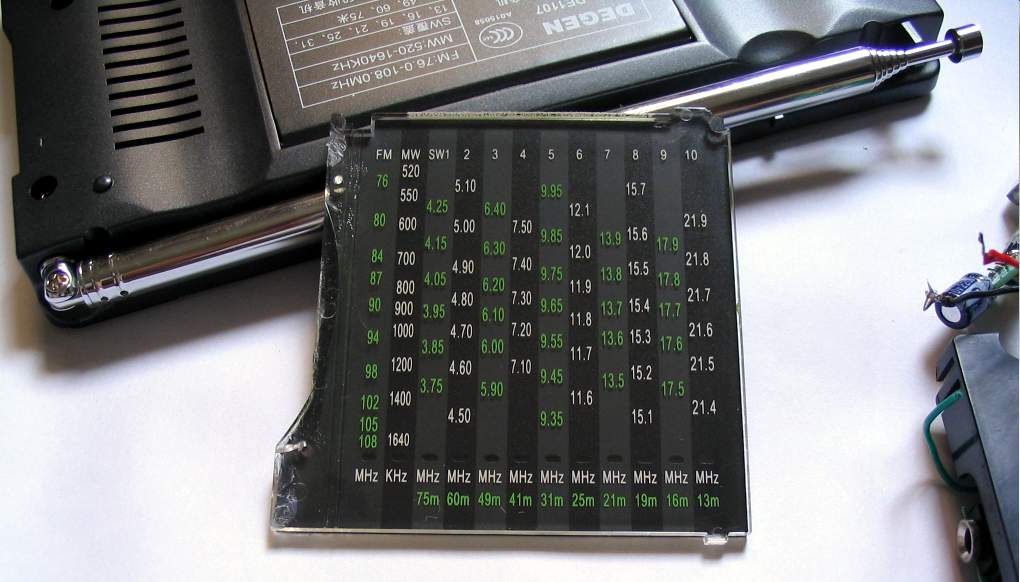

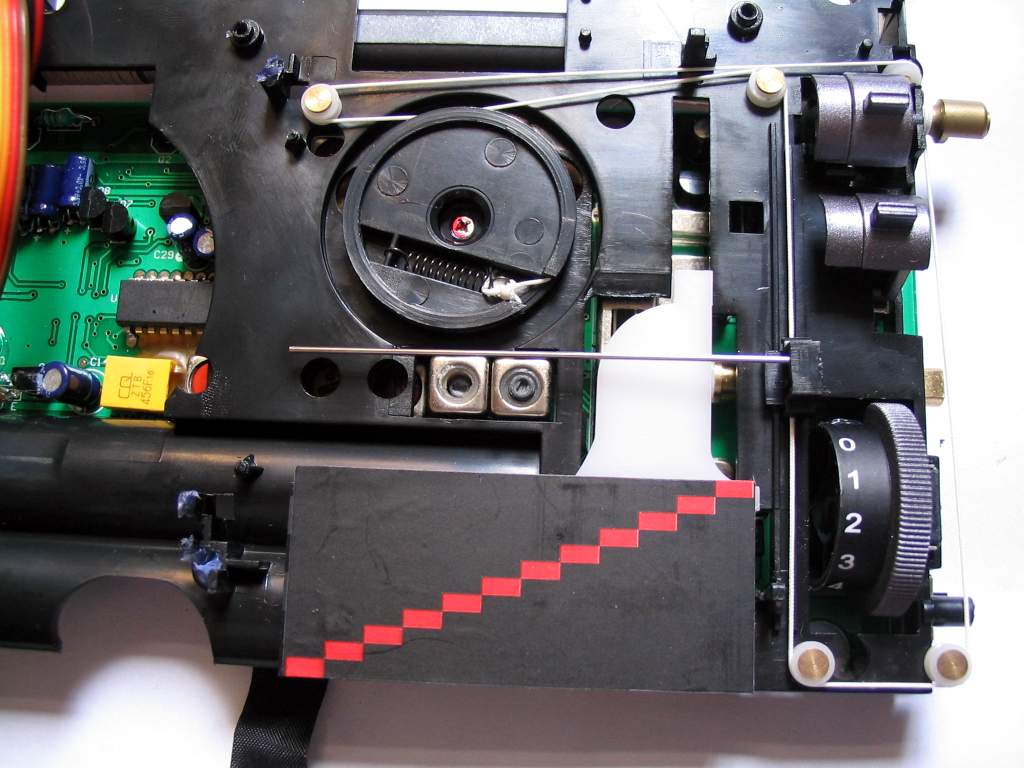

    刻度盘的字是印刷在导光板上的,背面贴一层隔光纸,原来不知道刻度盘这样的结构,要不,把广播论坛的LOGO印制成后代替那隔光纸可能会很好看!






    波段开关指示滑板,晚上照明时,波段指示看不清,这点在设计上有些不足!

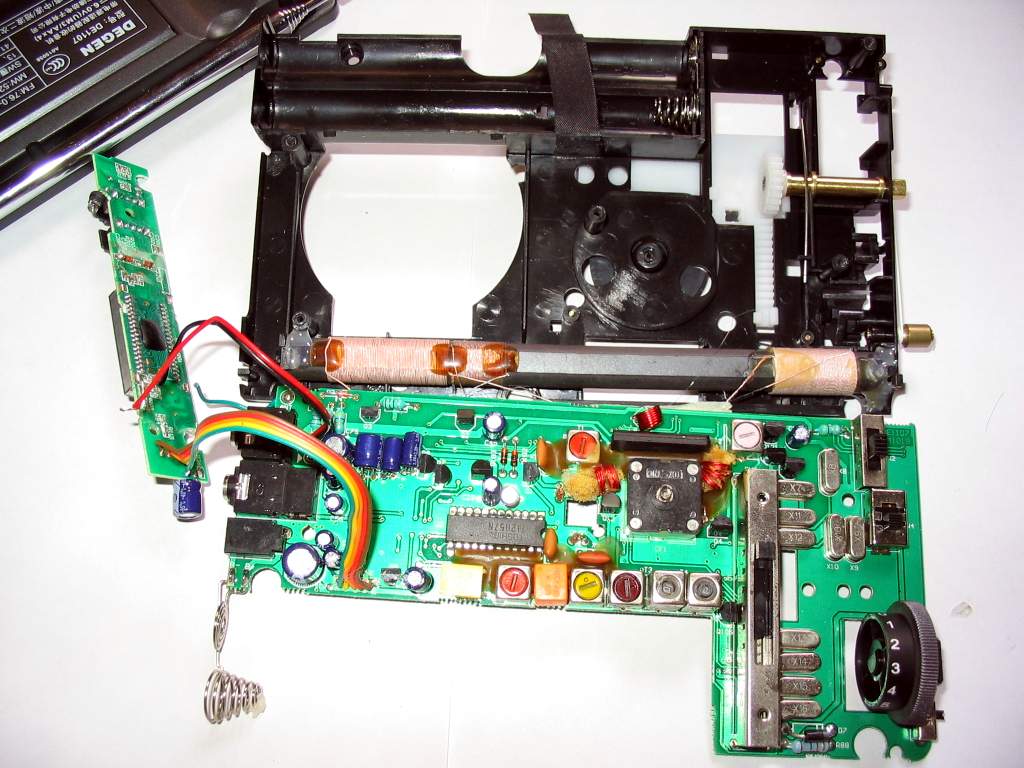

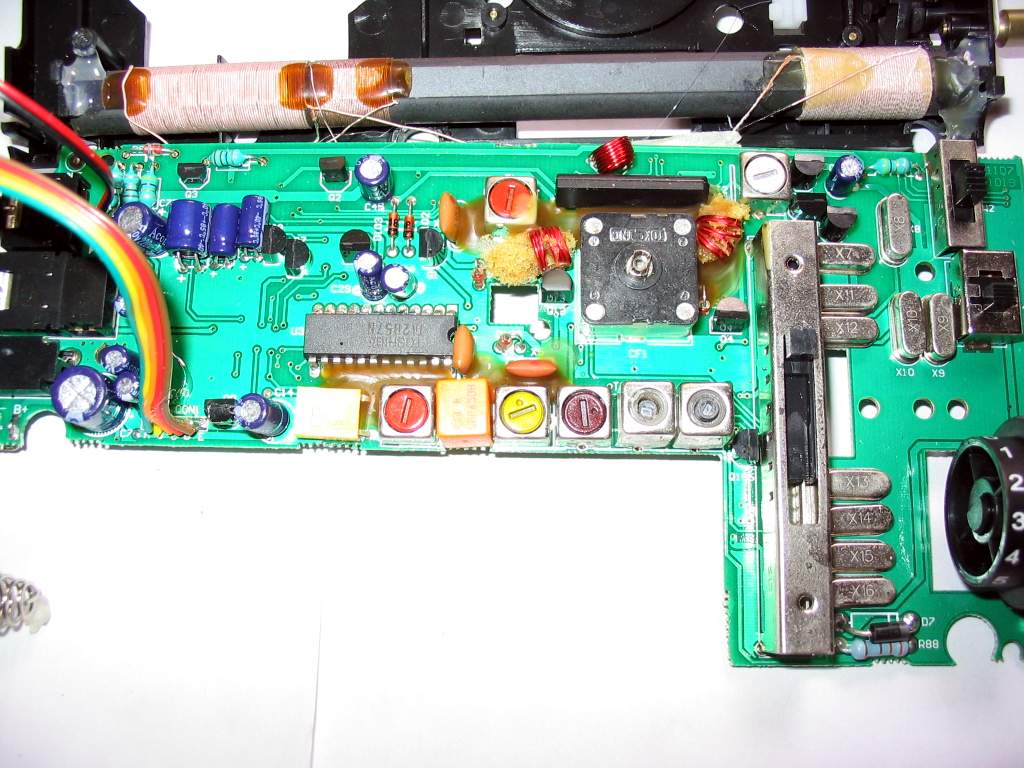

    拆下主板...

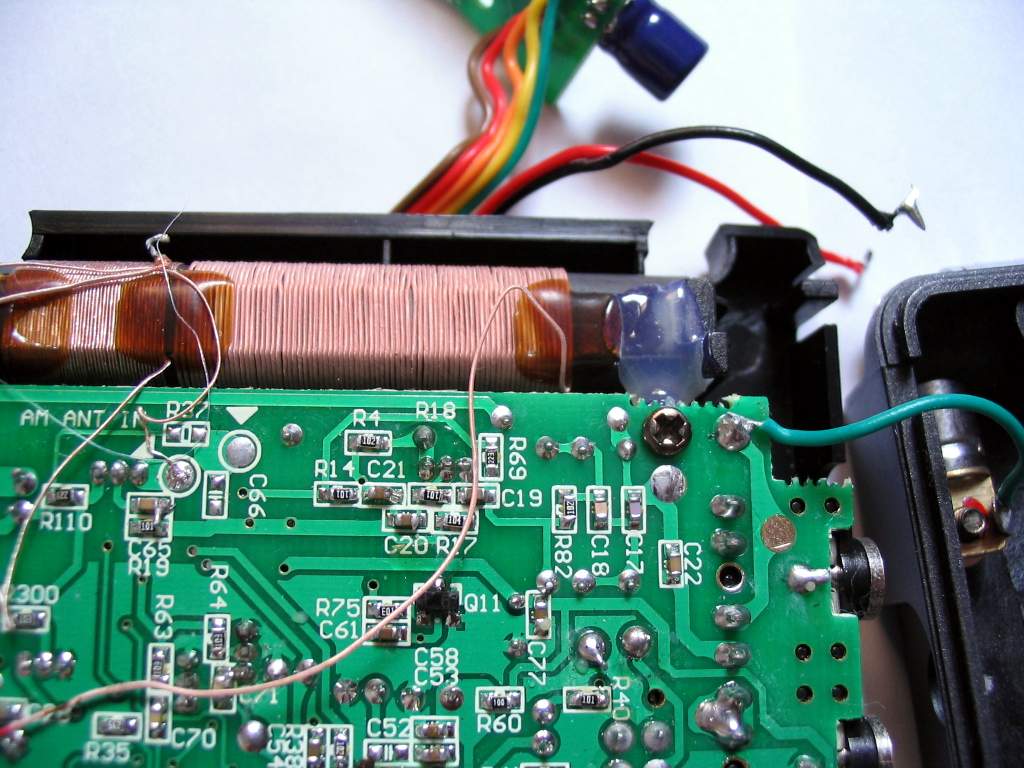

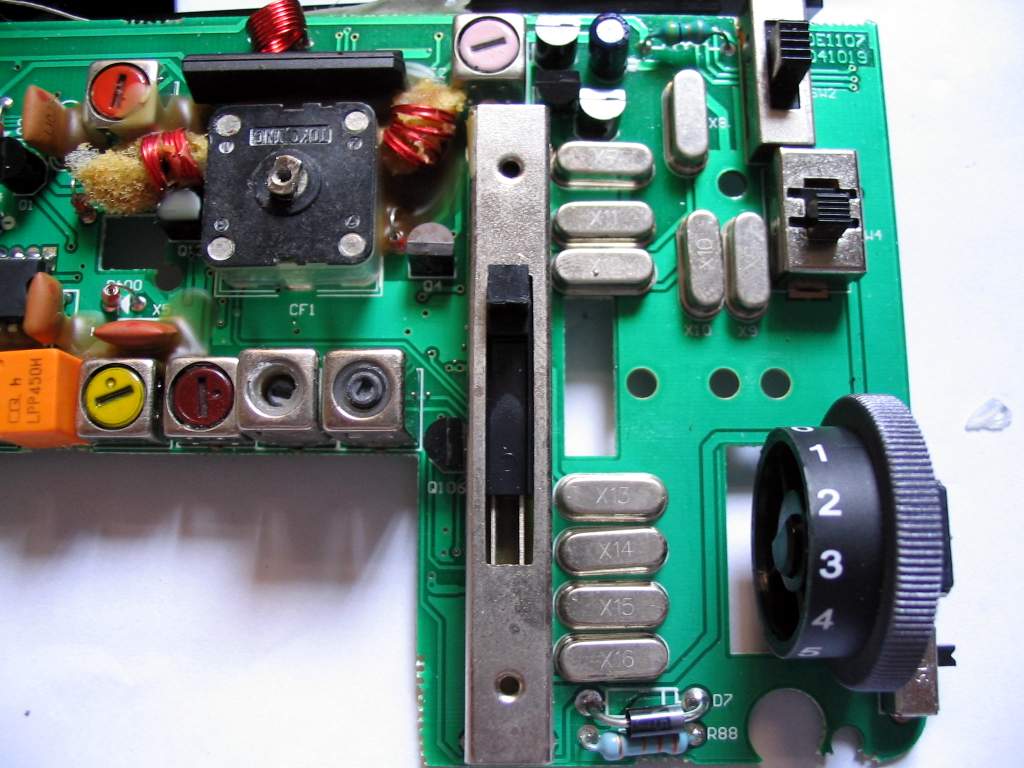

    DE1107短波是二次变频的,短波第一本振使用石英晶体振荡,十个短波,十个晶振....

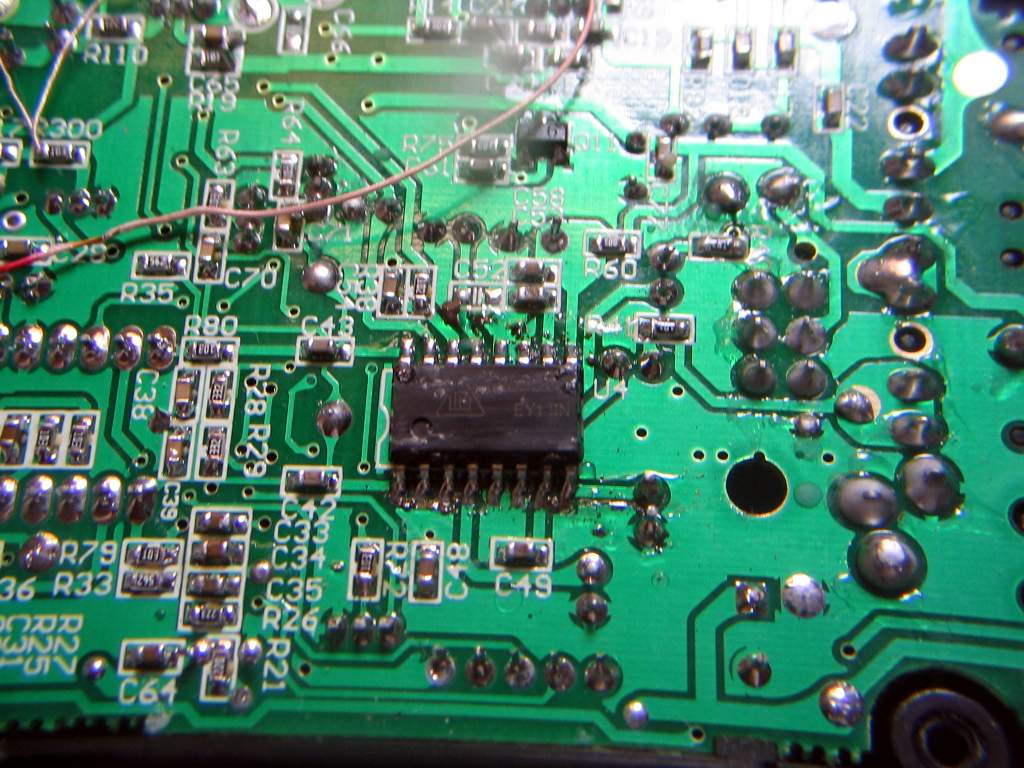

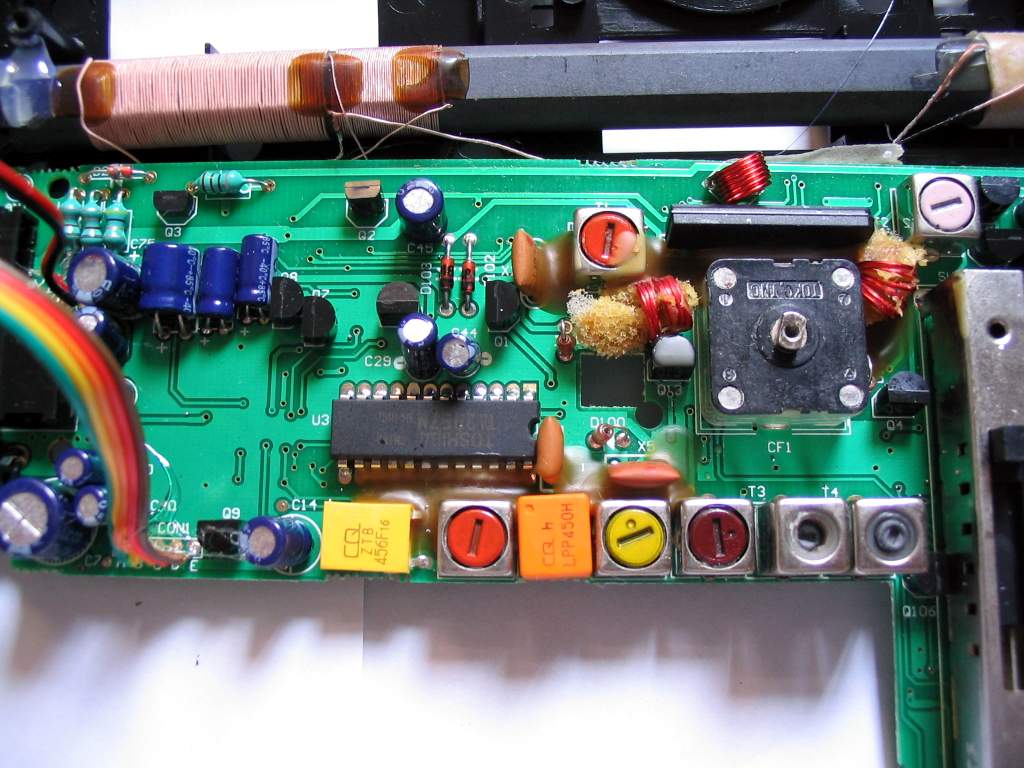

    主芯片,TA2057N!




    DE1107是带时钟的钟控收音机...

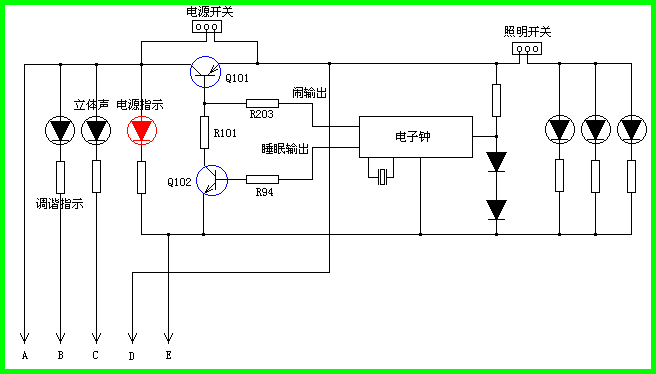

    钟控、收音机状态指示、照明同在一个线路板上,其线路我描了一下(电子钟的一些外接电阻、电容没有画),大致是这样的!

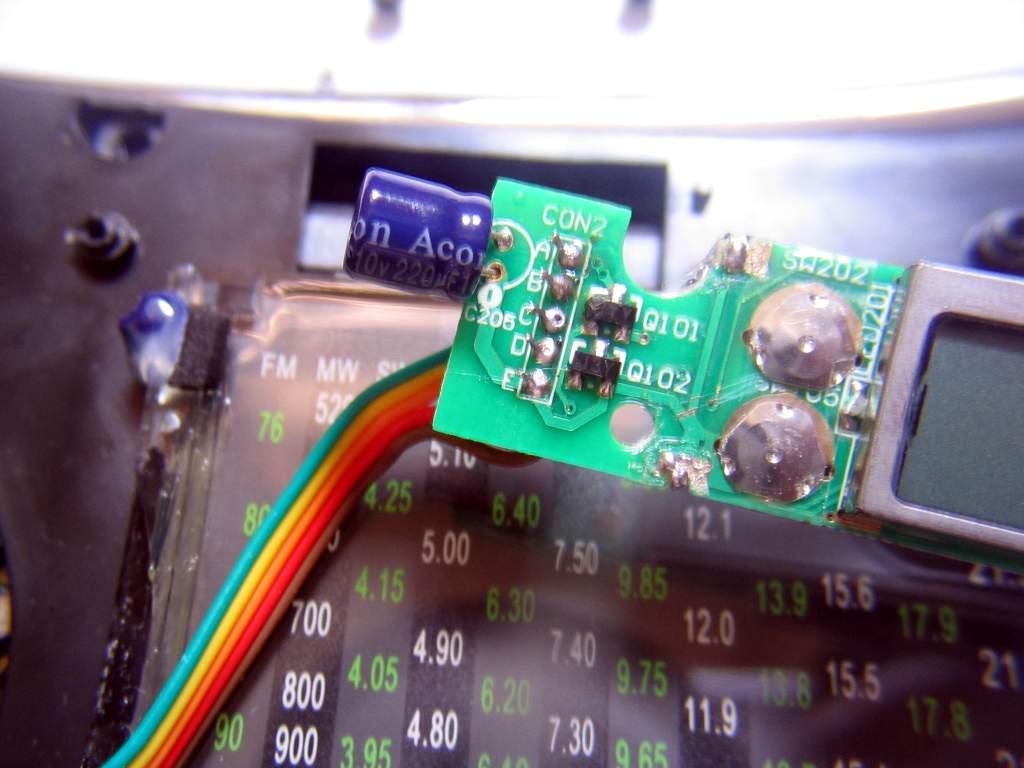

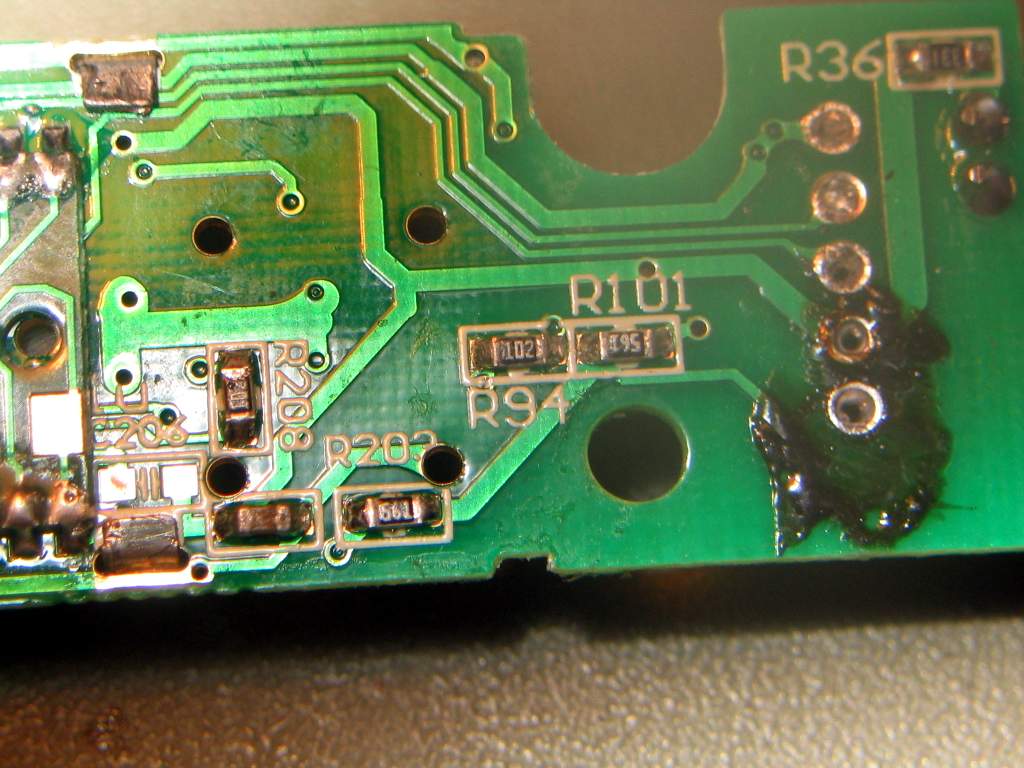

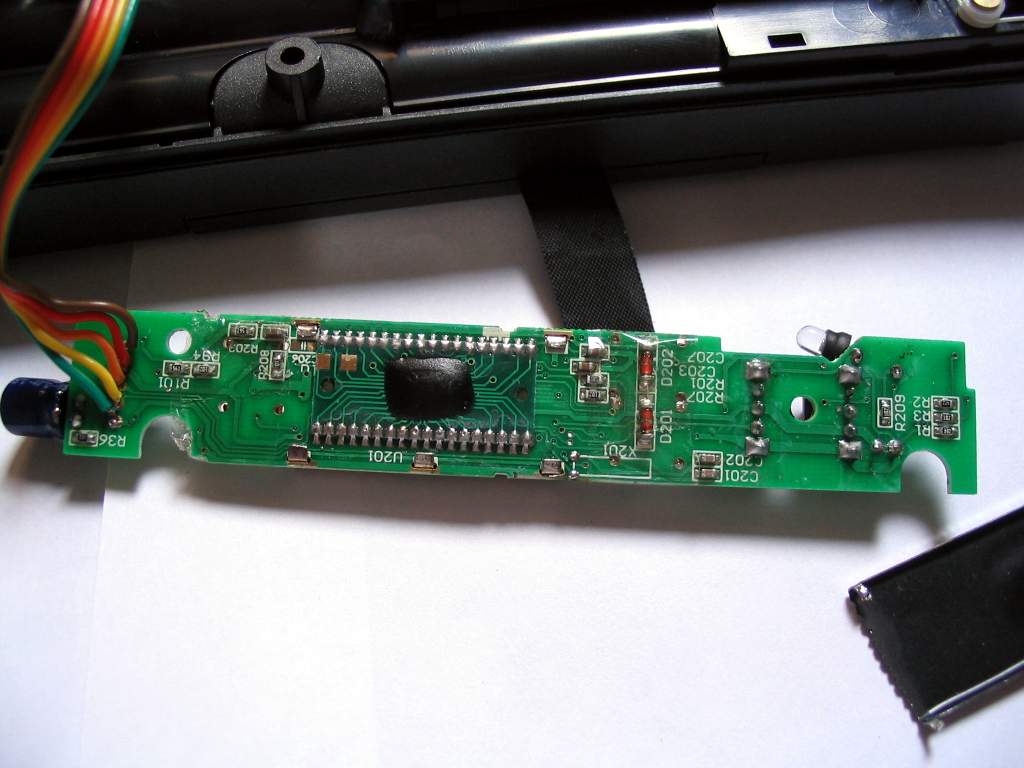

    钟控板主要实物图...

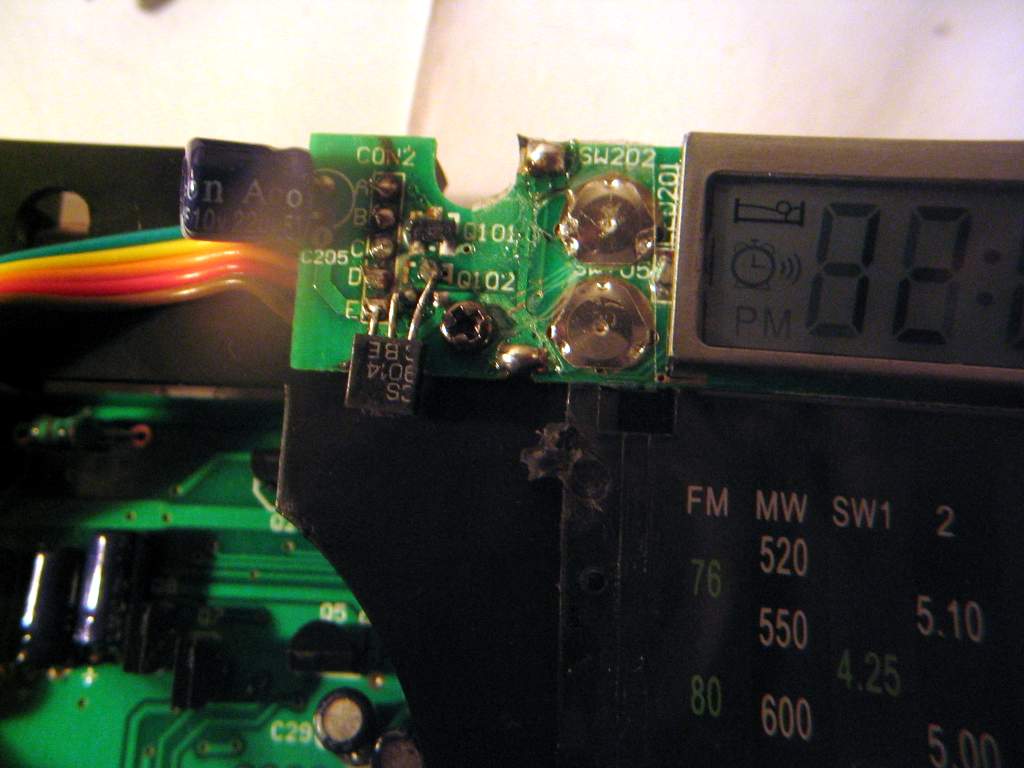

    说来好笑,为了更好地查找线路,我焊下了钟控板的五根连线线,结果焊回去的时候,不小心焊短路了而没有注意到,通电以后,Q102被烧毁,不得不找了一枚9014代替了上去,代换后工作正常!






    机器就拆到这里了,个人感觉,DE1107确实不错!通过拆机察看,对于DE1107的优良性能终于有了一些浅显的理解了!

    第一、DE1107整体上注重了装备工艺,其机芯牢固程度很高!比较注意细节上的处理,如:机械传动、胶粘等...









    而对于这方面,我曾经有过一些体会,曾经发帖子《浅谈收音机制作工艺一点看法,欢迎大家讨论... 》点击打开连接

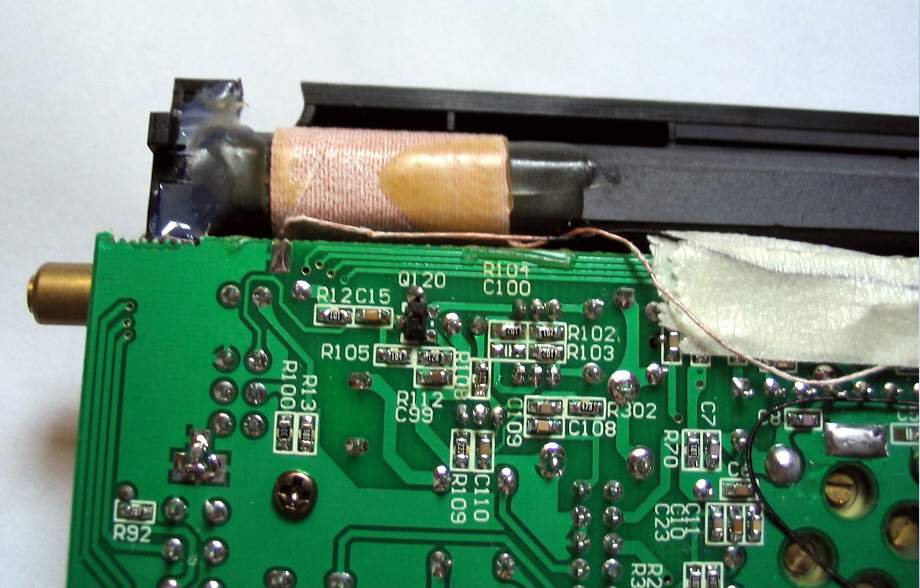

    第二、DE1107主板,使用双面印板,感觉其布线布得很好!



    第三、DE1107有一些特殊的技巧,而对于这些东西,因本人才疏学浅,还有待于慢慢琢磨!例如:发现DE1107其短波的第一中频并不是固定的,是会变化的,这可能就是DE1107广告上说的跟踪式二次变频?

    .....



    而至于不足方面,我觉得有以下几点:

    一、我不喜欢这种钟控收音机,曾经发过帖子《机械指针加液晶电子时钟的收音机我都不喜欢!》点击打开连接
    当然这只是我个人的看法问题,或许是错的!

    二、刚才说的,夜间照明时,波段指示看不清楚!

    三、高音虽然很细腻,但感觉有些过量了点,如果稍微降低一点,可能音质上会更加完美!当然也仅仅属于个人看法!

红色电波  2005.6.26
