4700uf 35v电容爆浆的真正原因

作者:MIDIMAN 日期:2005-07-28 人气:1745 来源:广播爱好者论坛 添加:5BCL.com
前几天一个朋友将他从二手市场收来的一个宝贝抱过来修
我一看,哈,是英国amek的话筒放大,4路话放,带2路AES/EBU的数字输出,全部平衡接口。听朋友说,这东西价值8W以上。目前故障,显示屏无字符,输出也没有声音。
我拆开看,靠,真是牛比的东西,光OP275就用了10个。经检查,发现所有稳压集成块的散热片都是巨热,我就怀疑电源有问题。一路路检查,发现有一路在插上数字板后,电压急剧下降。顺藤摸瓜,发现一只小独石电容有个黑斑,旱下来看,果然短路了

换上一个同容量cbb的电容,电压正常了。装好通电,显示屏也有显示了,声音也正常了,但是所有电源稳压块依然很热,由于工作正常了,我没有在意,以为就是这样(一位有许多甲类的电路)。

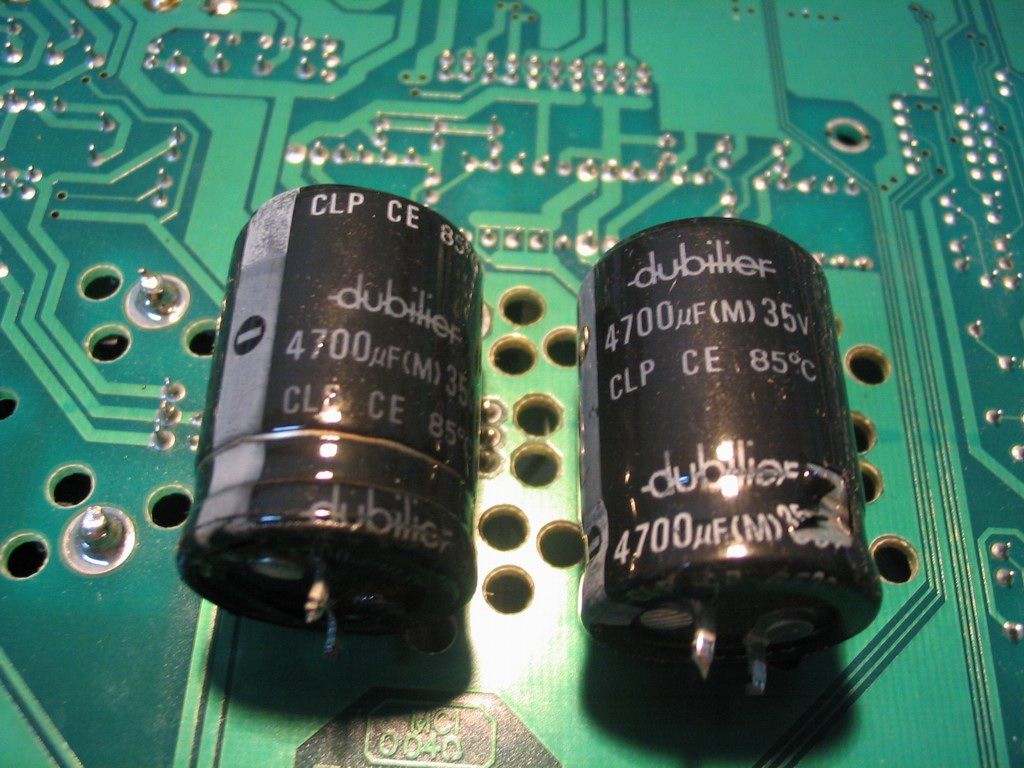

朋友高兴极了,才花了2000多块就搞了一个8w多的东西。乐呵呵的就抱着回家了。没想到第二天一大早,他就打电话来说,听到乒的一声就问到糊味了。没辙又拿了回来。我拆开一看,靠,上层电路板上弥漫着电解液,我用纸给擦干净,拆掉上层电路板,靠,两个主人公爆裂了

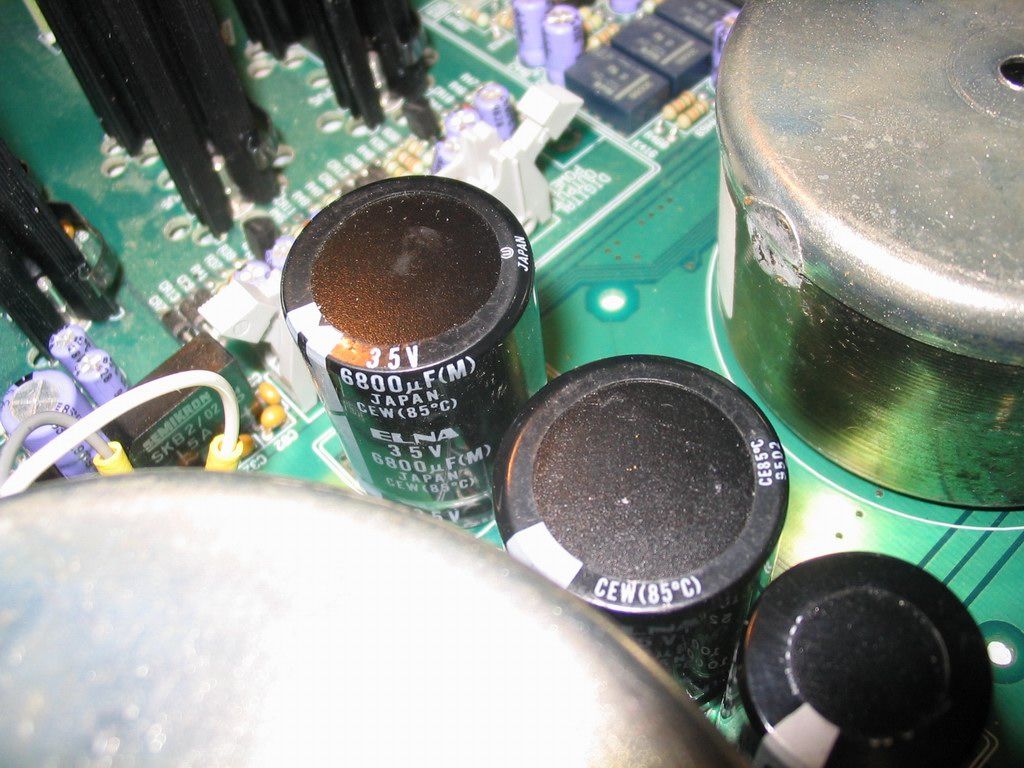

这是咋搞的?我就拆了下来,由于手头没有同规格的电容,于是换上去一对ELNA 6800UF 35V的,虽然体积有些大。

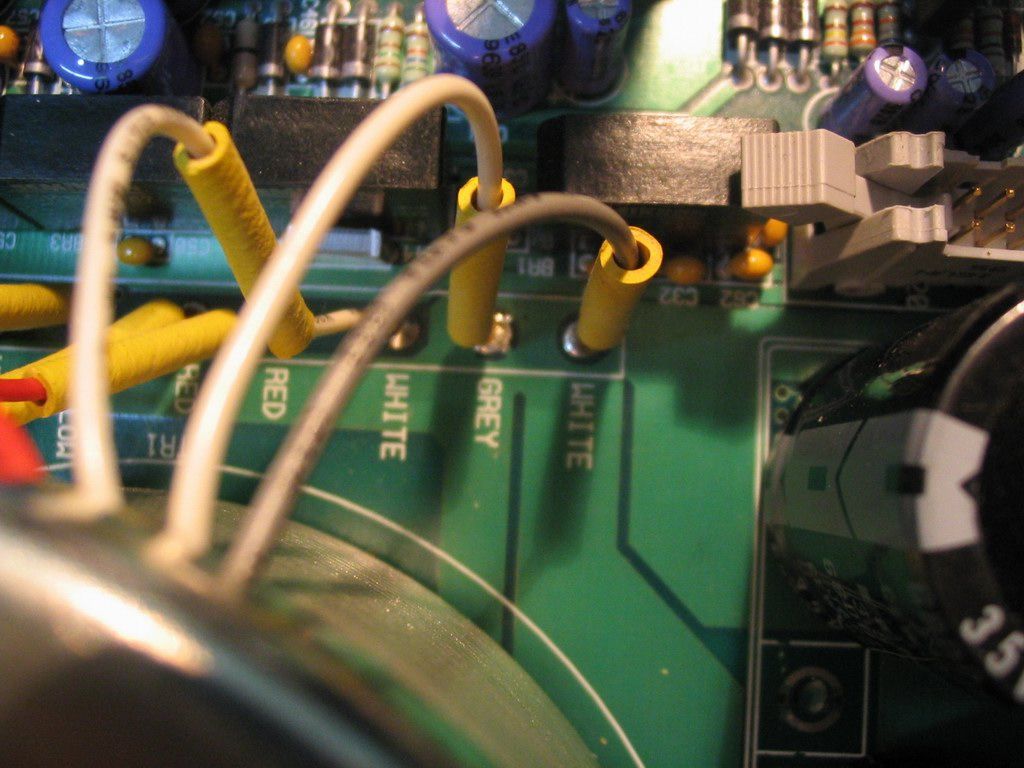

换上后开机,用万用表一量电压,电容两端居然有49v,靠疯了赶快关机检查,哪里来的如此的高压?变压器才是双19v的阿,仔细检查,整流没问题,小电容没问题,检查变压器附近,才发现,靠,哪个咸猪手把变压器的线接错了,色盲吧,图图
赶紧掉过个来,电压恢复正常,所有散热器也变成微热。(是何道理?难道接错了变成了倍压整流?)朋友们帮忙分析。
目前还有个小问题,就是显示屏却笔画,这怎样搞?

外面有卖斑马线导电胶带的?
下面看看这机的用料,

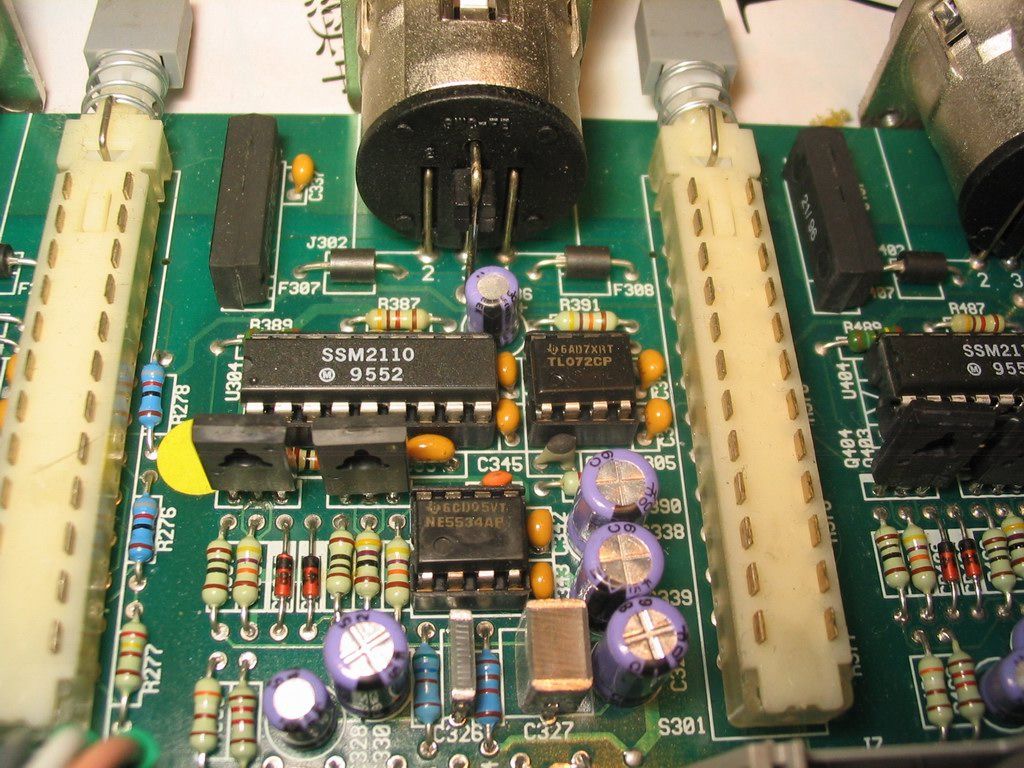

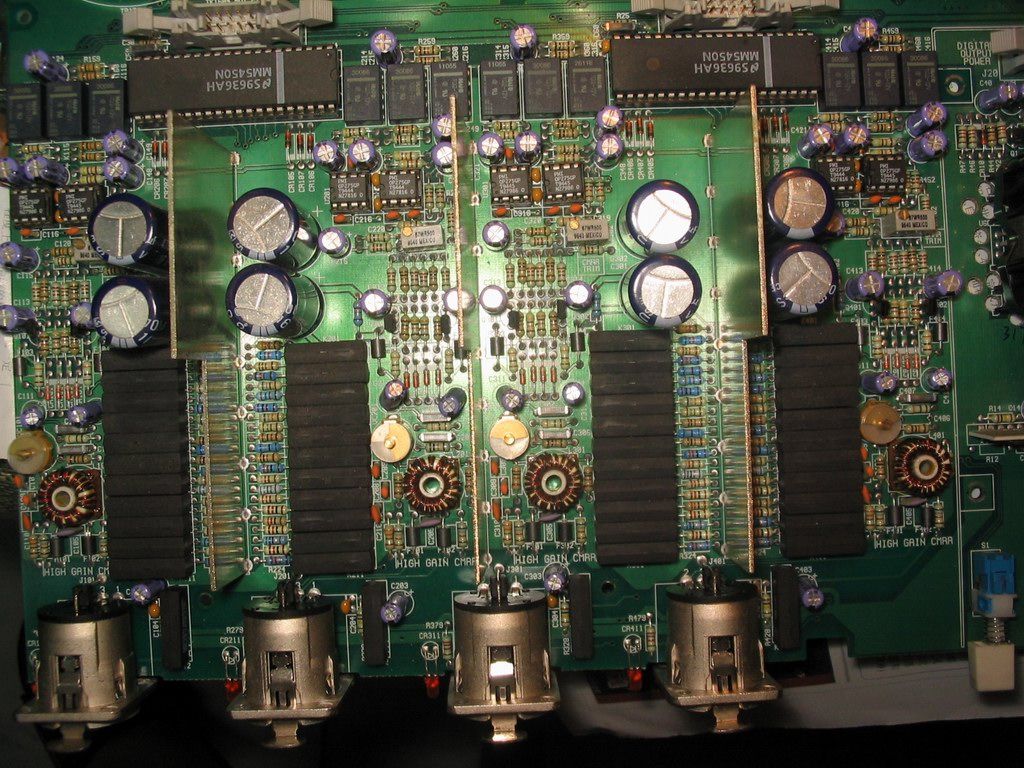

话筒输入部分,共四路,这是其中一路

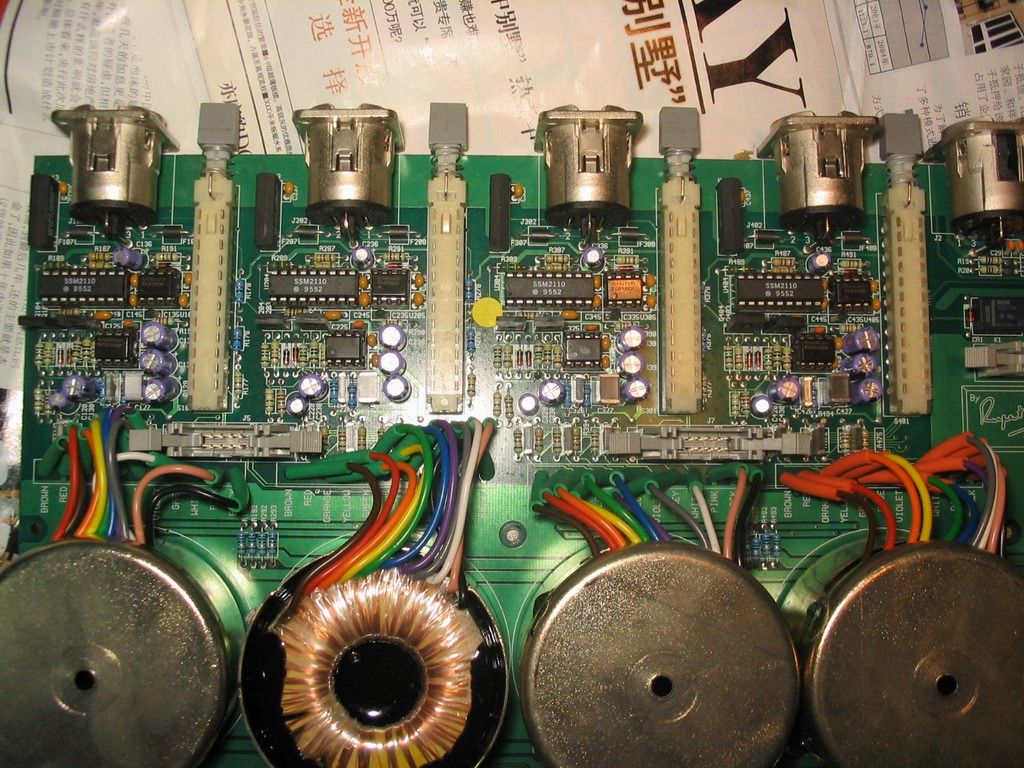

输出部分

也是总共4路,还有密封的耦合变压器

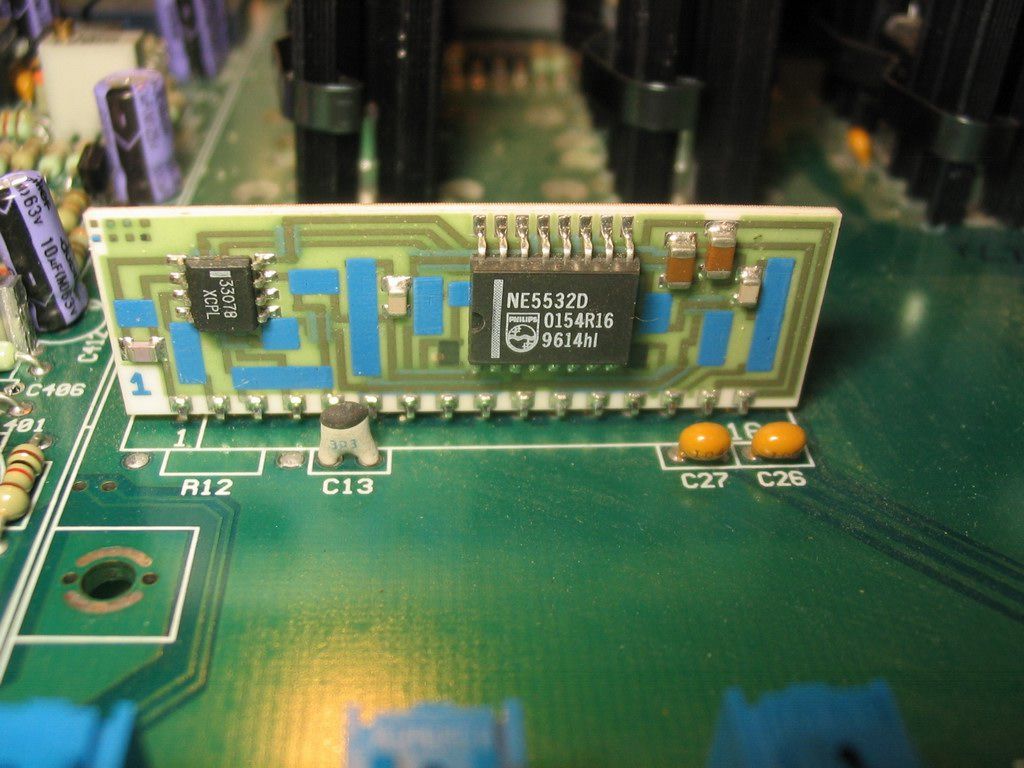

这个是我第二次见到此种封装的5532

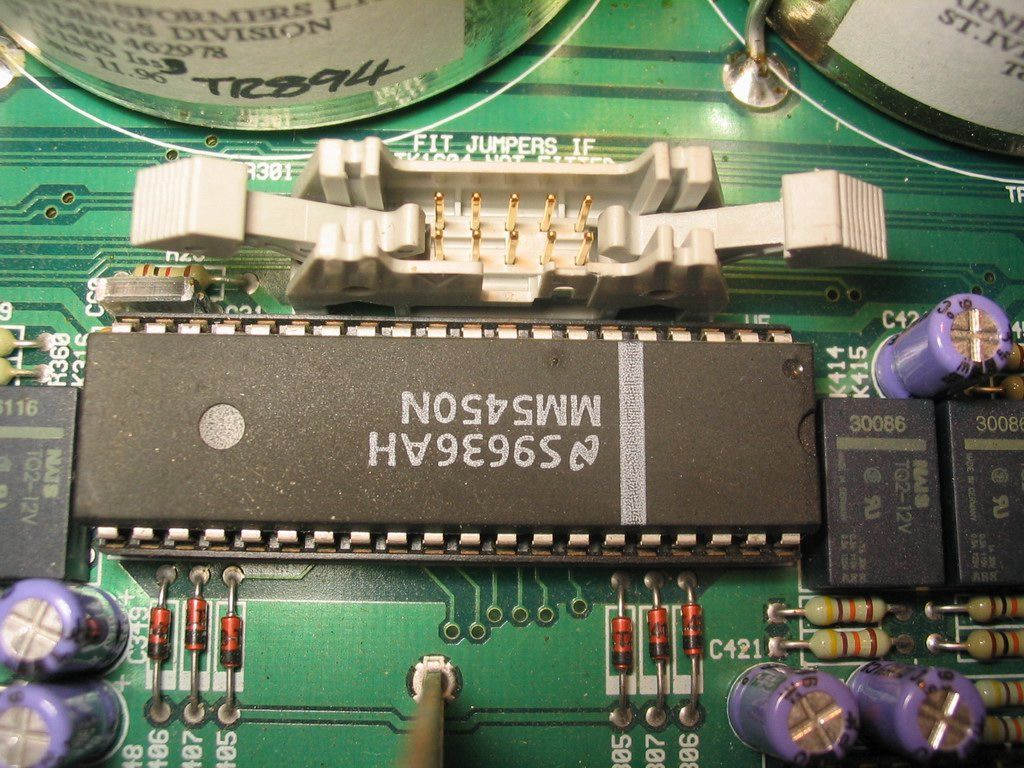

这是干吗的?

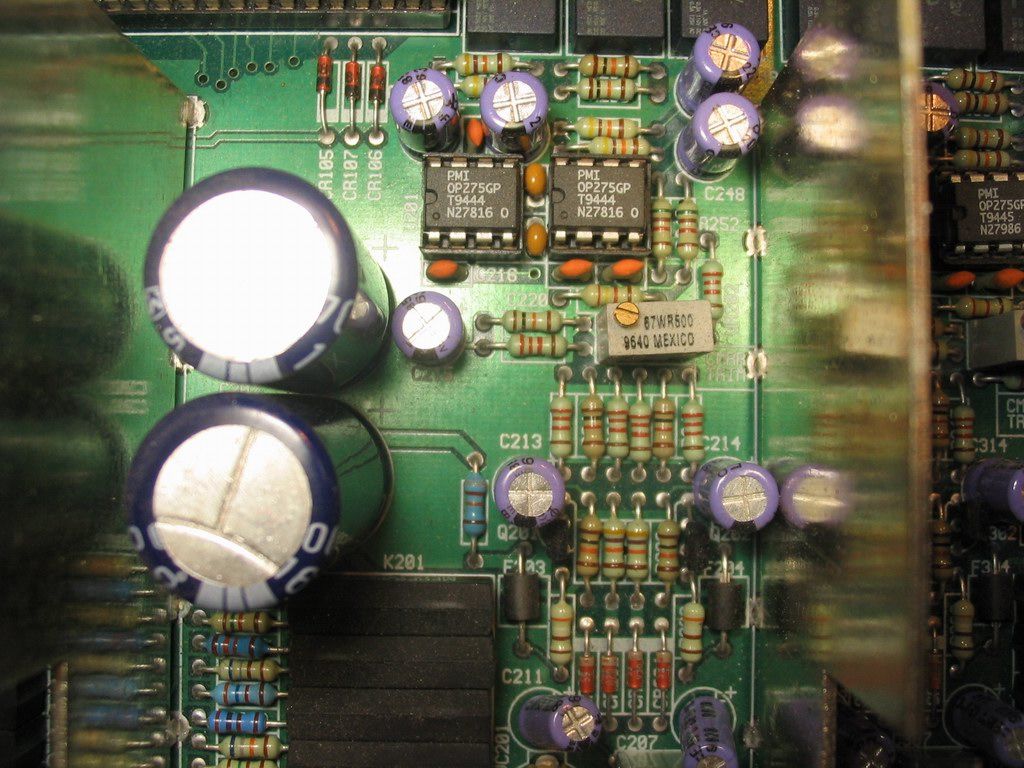

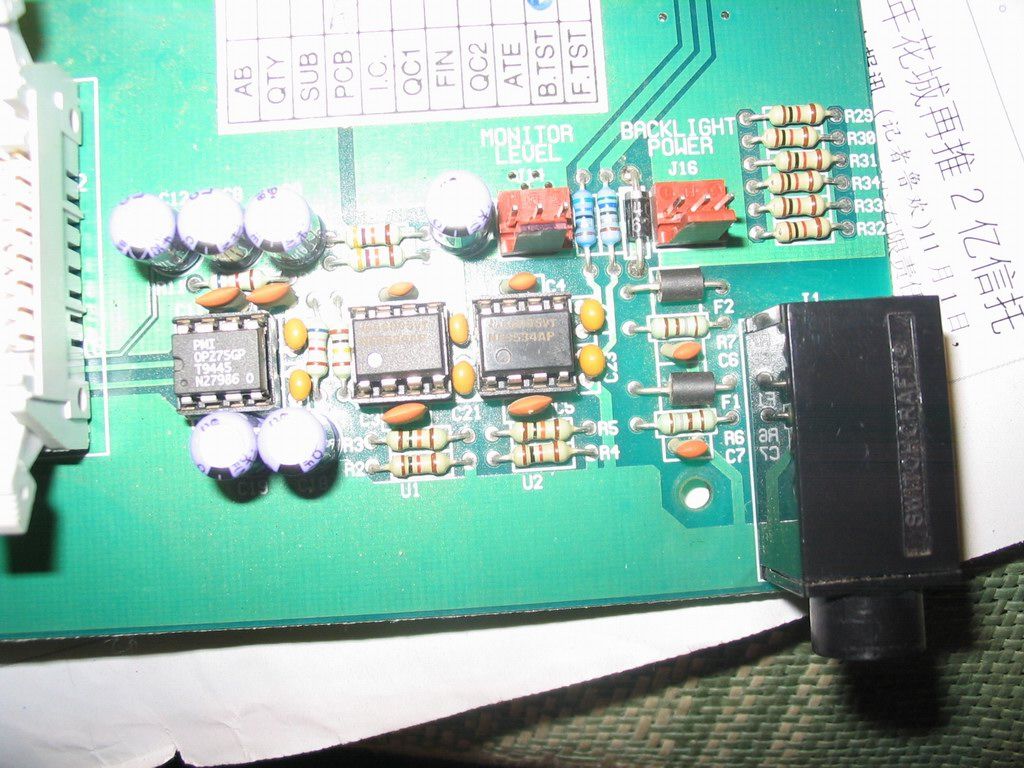

耳机监听部分,两个5534,一个275

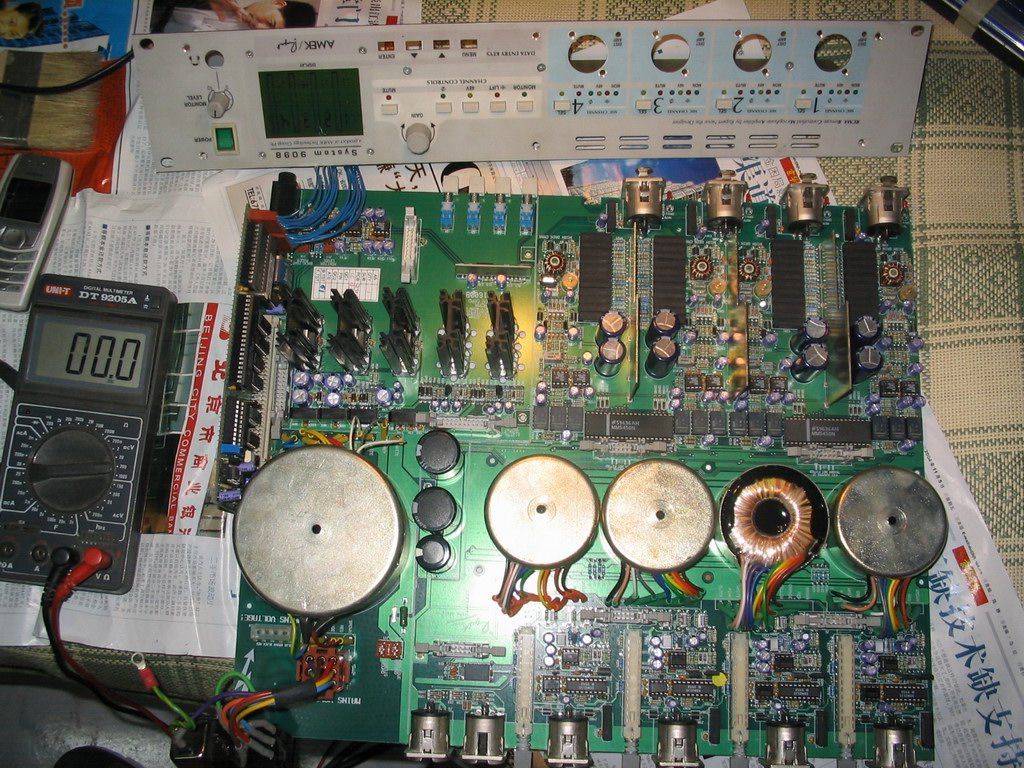

看看脸


写此文章就当是一次维修记录了,拍砖的朋友一定要挑小块的啊,我找钢盔去,。。。。。。。。闪人。。。。。。。。
