德生PL-380小打磨

作者:eman2005 日期:2022-08-02 人气:1817 添加:5BCL.com


我买这个机主要是为了看看它的电路结构,还有就是是否有打磨空间。试用了几天,对于性能没有什么槽点中规中矩吧,倒是声音我觉得差点意思。这个机的喇叭比较小只有5cm,不能奢望太多。我这台机是2015年的,声音听起来已经没有了典型的薄膜喇叭那种干瘪刺耳了,想必德生在后期换回了纸盆喇叭,声音开大倒也没有明显失真破音,只是还有一股典型的德生味道,声音闷,没有高音,尤其是插耳机听立体声,没有DSP解调立体声该有的分离感和细节,声音发糊,比我前些天改的山进35的立体声效果差了十万八千里。还有一个问题也比较普遍,就是网友说的液晶屏很容易进灰。

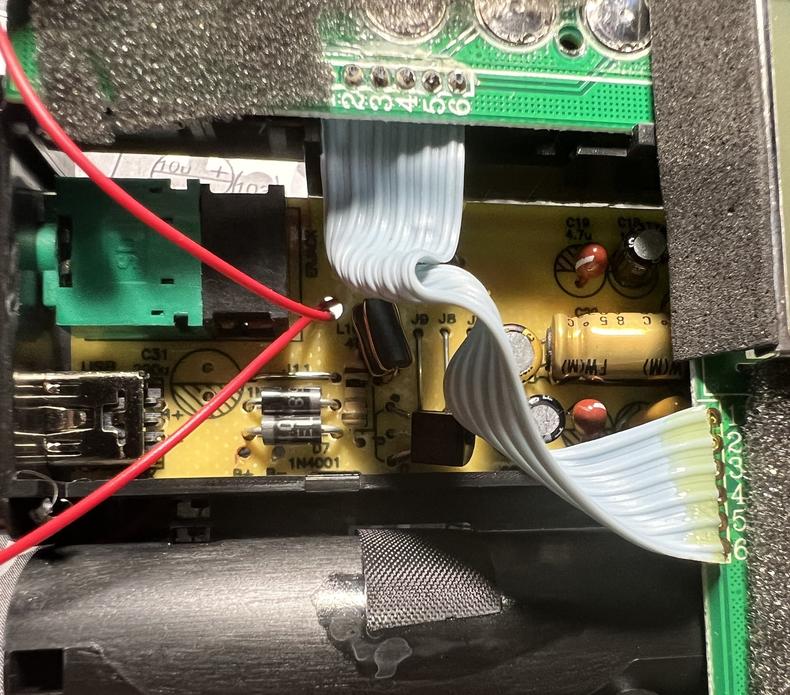

提前准备了三只5cm的小纸盆喇叭准备代换,于是就开始拆机,没有任何压力的打开后看到喇叭果然是纸盆的,功放是意料之中的1622,电容倒是没有发现漏液鼓包。从电路走线上看,它用的德生PL600的接法,省略了双声道输出电容,用一只220uf电容在地端隔直。这是一种廉价的节约成本的做法,对OTL耳机立体声声音是不利的,对喇叭BTL驱动倒不影响。所以打磨的思路就是恢复左右声道输出电容,喇叭绕过电容 接到输出电容前端。功放级的输入电容,负反馈电容很关键,尽量用优质电容,负反馈电容可以用钽,我用了松下的老红豆钽电容。380的左右声道输入端对地的贴片电容要去掉,这个电容就是衰减高音的罪魁祸首。如图那样改动后试听,喇叭声音明显有了高音成分,音量略微增大了一点,我试用了提前准备的三只喇叭,跟德生原装的没有明显改善,所以就没换。耳机立体声效果更佳通透,没之前那么糊和闷了。

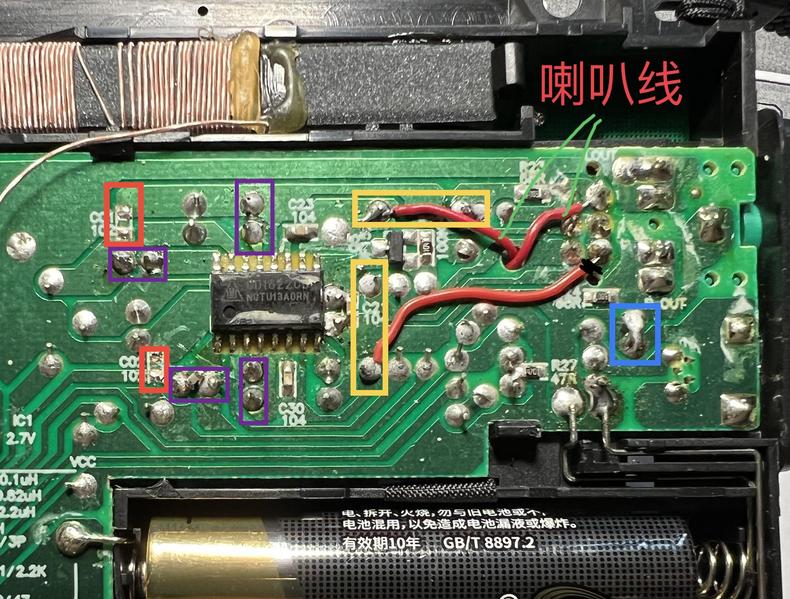

具体改动:
1. 去掉红色框内的贴片电容
2. 去掉紫色框内电容,用4.7u优质电容代换,可以用钽电容
3. 去掉黄色框内的跳线,用47uf电解代替
4. 去掉蓝色框内220电容并短接焊点
5. 断开联动开关处的铜箔,黑线处
6. 按图接好线

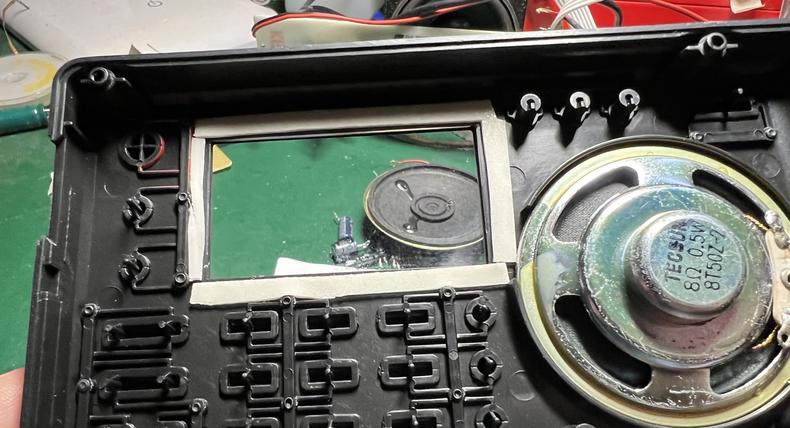

屏幕进灰问题很好解决,德生忽略了防尘棉,我用泡沫胶带贴了一圈起密封作用,灰尘就不容易进到屏幕了。
