带VU表的立体声调频/调幅收音机接收器（TEA5711 + LM386）

主要特点

• 使用TEA5711实现FM立体声和AM接收
• 双通道音频放大（2 × LM386）
• 实时音频电平显示（立体声 VU 表 – TA7666P / KIA7666P）
• 低噪声稳压电源

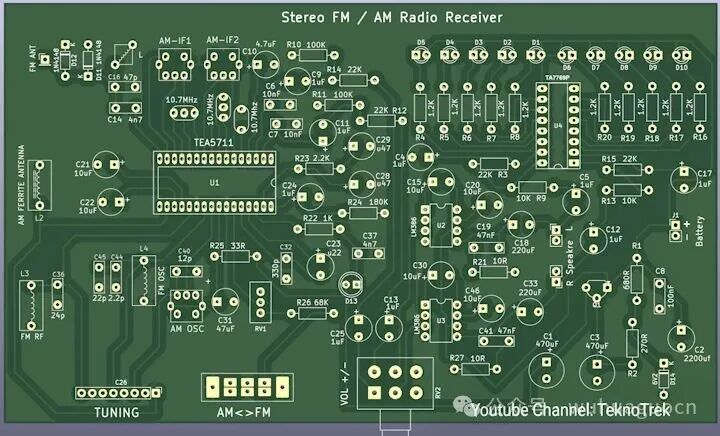

• 适合DIY的单层PCB板

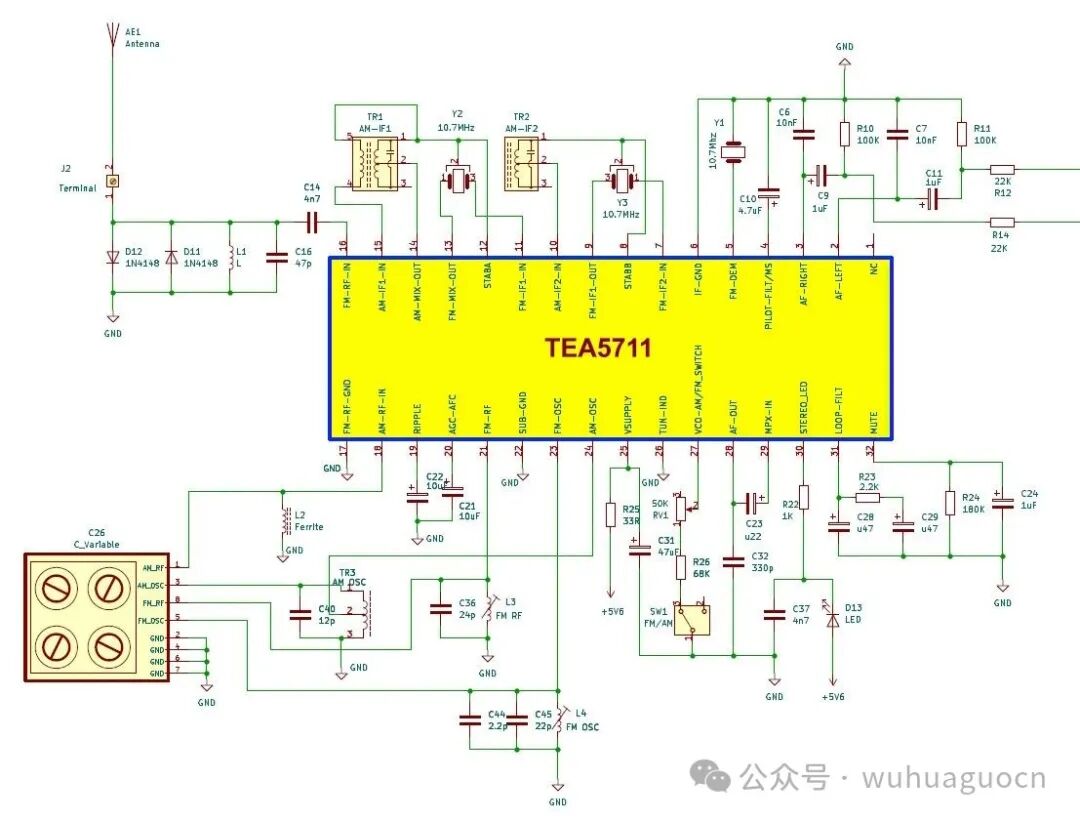

  1. 无线电接收部分（TEA5711）



  主射频部分处理调频和调幅信号。



  技术细节
• 调频天线：伸缩天线（AE1）
• AM天线：铁氧体棒天线（L2）
• 调频中频滤波器：Y2、Y3（10.7 MHz）
• 天线保护：1N4148二极管（D11、D12）
• 单个集成电路集成了FM立体声和AM接收器。
• 即使在低供电电压下也具有高灵敏度
• 通过可变电容器进行手动调谐
• 用于调频选择性的陶瓷中频滤波器（10.7 MHz）

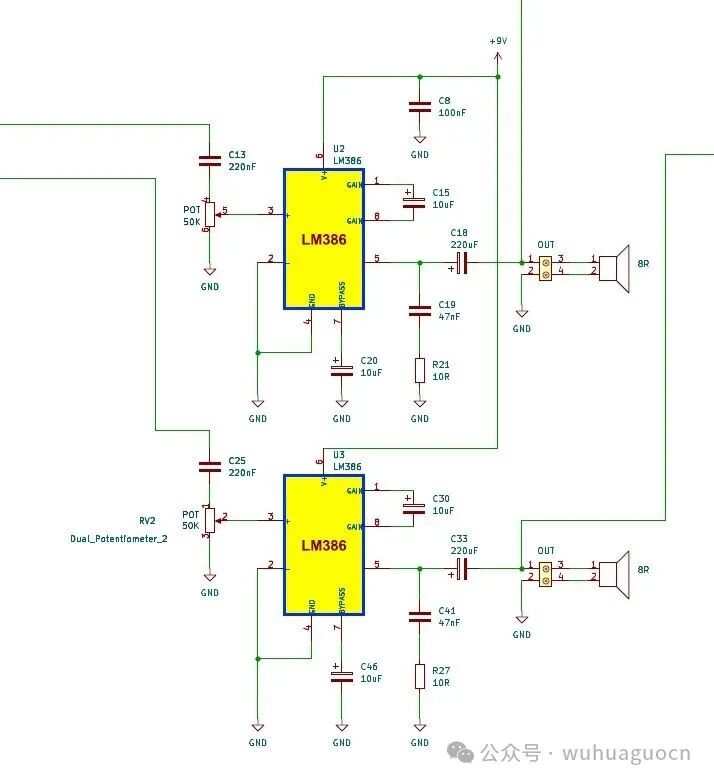

2. 音频放大器部分（2 × LM386）

将低电平立体声音频信号放大至扬声器电平。

特征

• 独立的左右声道放大
• 用于音量控制的双联电位器
• 在输出端使用佐贝尔网络来防止振荡

笔记

• 在引脚 1 至 8 之间添加一个 10 µF 的电容，可将 LM386 设置为最大增益。
• 专为8 Ω 扬声器设计

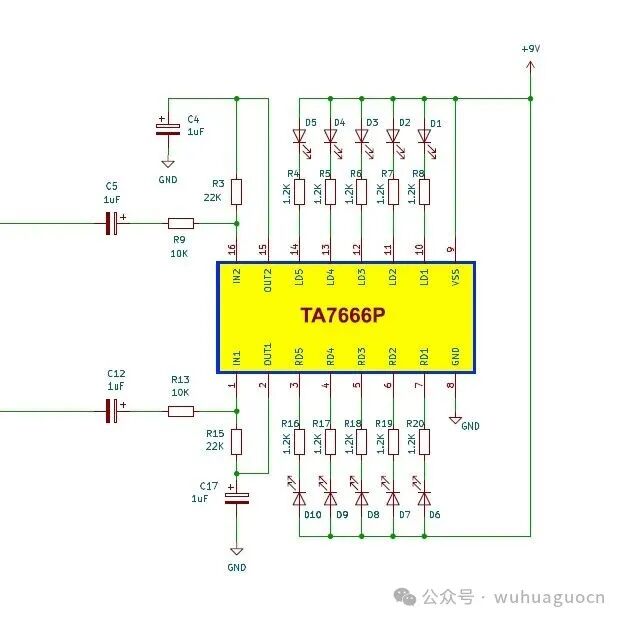

3. 立体声 VU 表部分 (TA7666P)

提供音频信号电平的视觉反馈。

特征

• 总共10个LED灯（每通道5个）
• 真实立体声电平指示
• 通过遥控网络调节响应速度

保护

• 每个LED使用1.2 kΩ限流电阻

4. 电源供应与调压

确保射频和音频电路的稳定运行。

规格

• 输入：9V直流电（电池或外部电源）
• 稳压输出：无线电部分约为 5.6 V
• 稳压方式：晶体管 + 稳压二极管
• 大容量滤波电容器，用于降低噪声和纹波
