DIY六电子管调频《FM》收音机

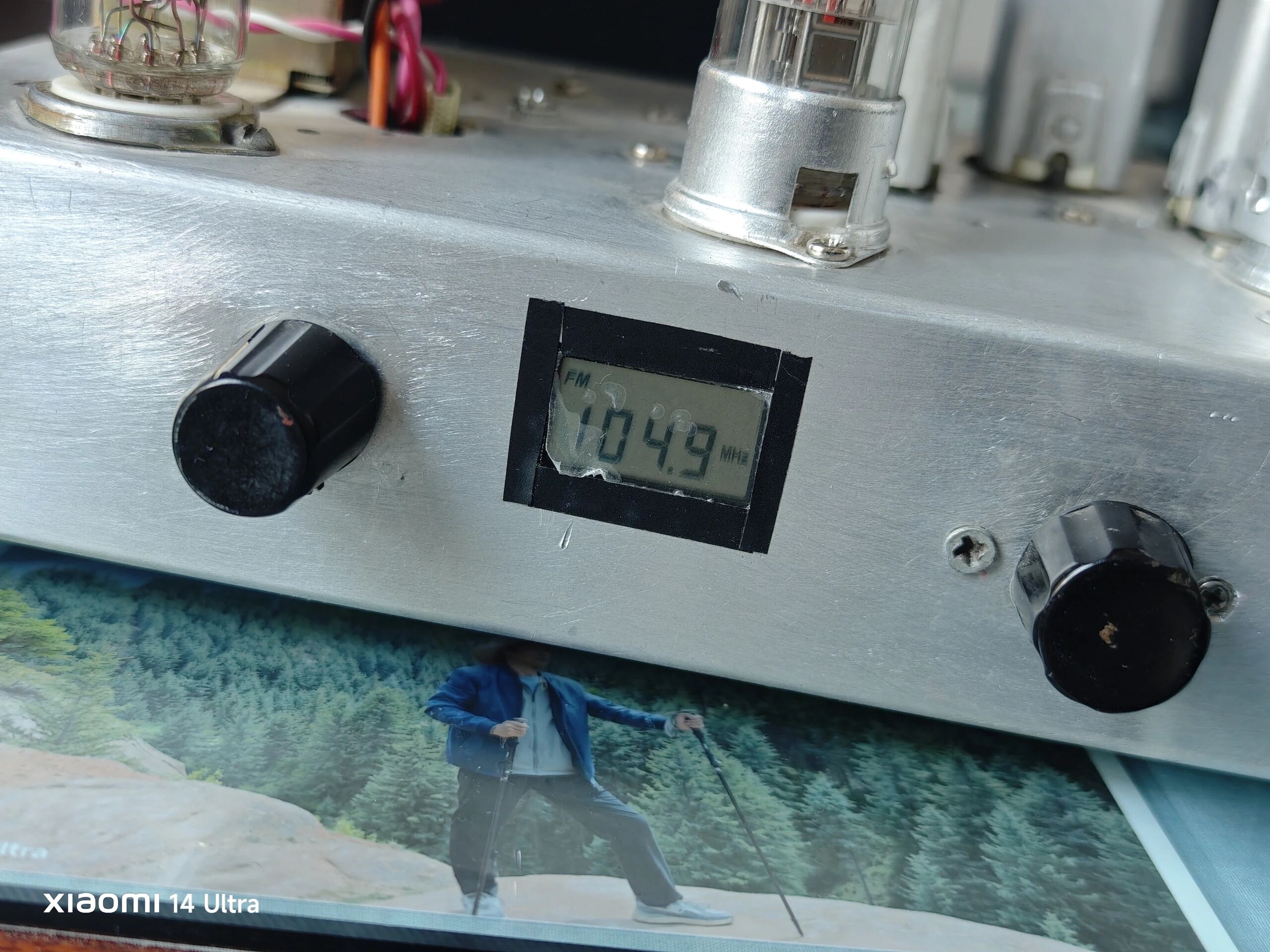

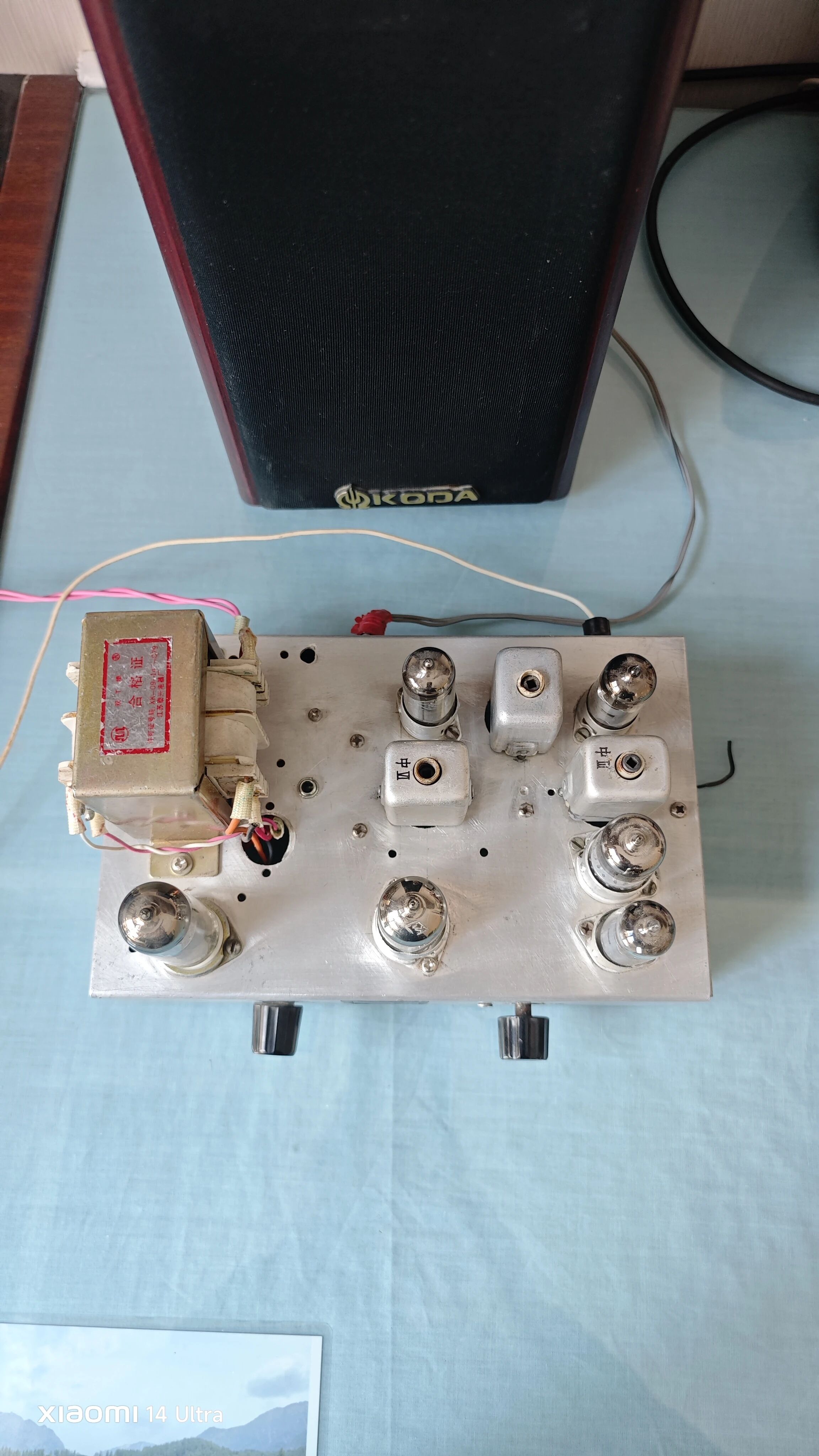

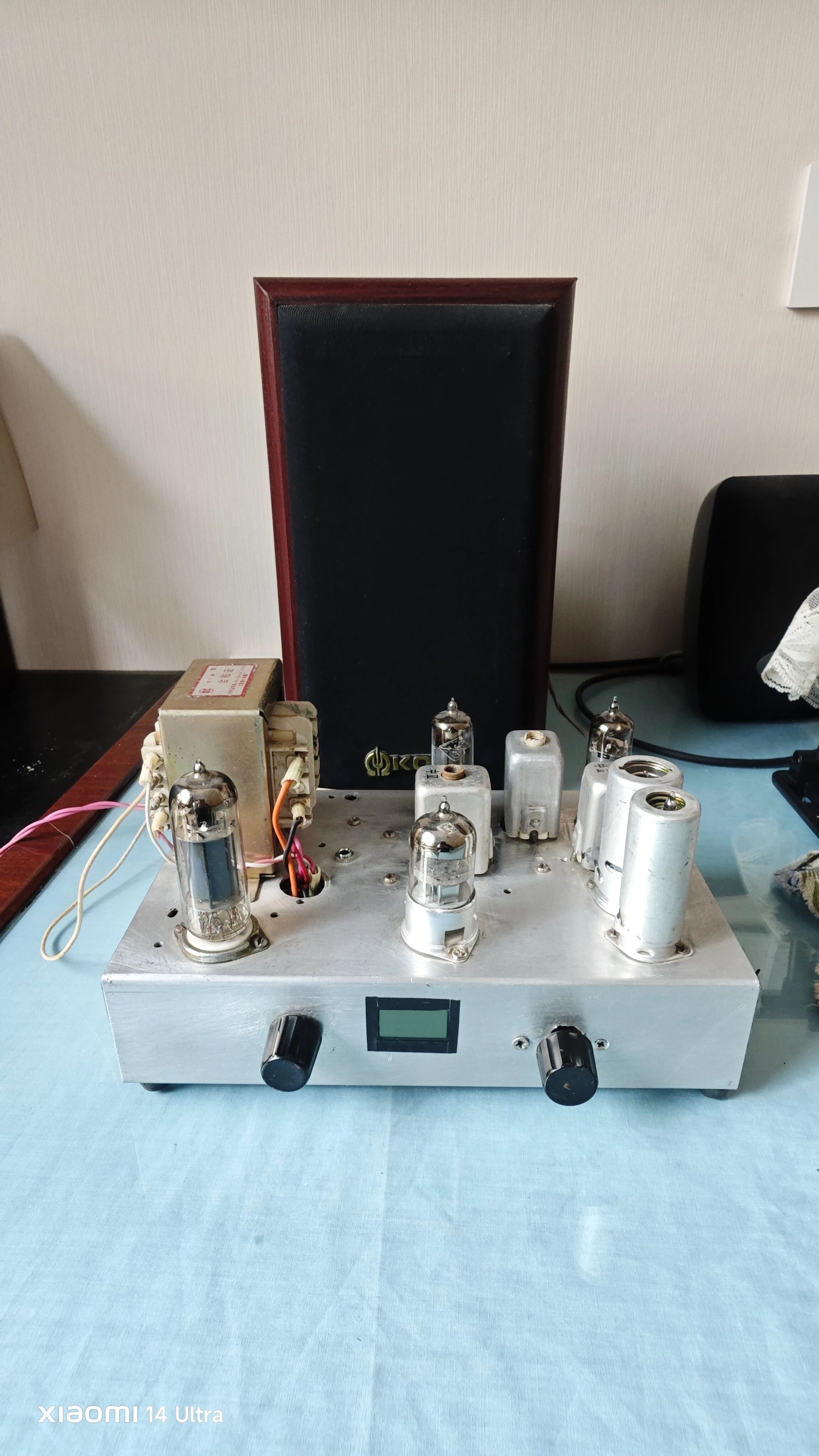

今天给大家分享一款自己制作的电子管调频收音机 ，主要特点是体积小巧 ， 收音灵敏， 声音洪亮 ， 是床头桌面不可缺少的摆件和音响 。下面主要介绍一下主要构件和元件的选用 ， 底板采用一毫米厚的铝板折弯而成，尺寸是 长21厘米 ， 宽13厘米 ， 高五厘米 ， 采用6支电子管 ，6p1功放 ， 6N2电压放大， 6J4*3高放和中放 ，12AT7本机振荡和混频 ，中周线圈自制。前面板 ，左边是音量调节，中间是液晶频率显示 右边是频率调节。

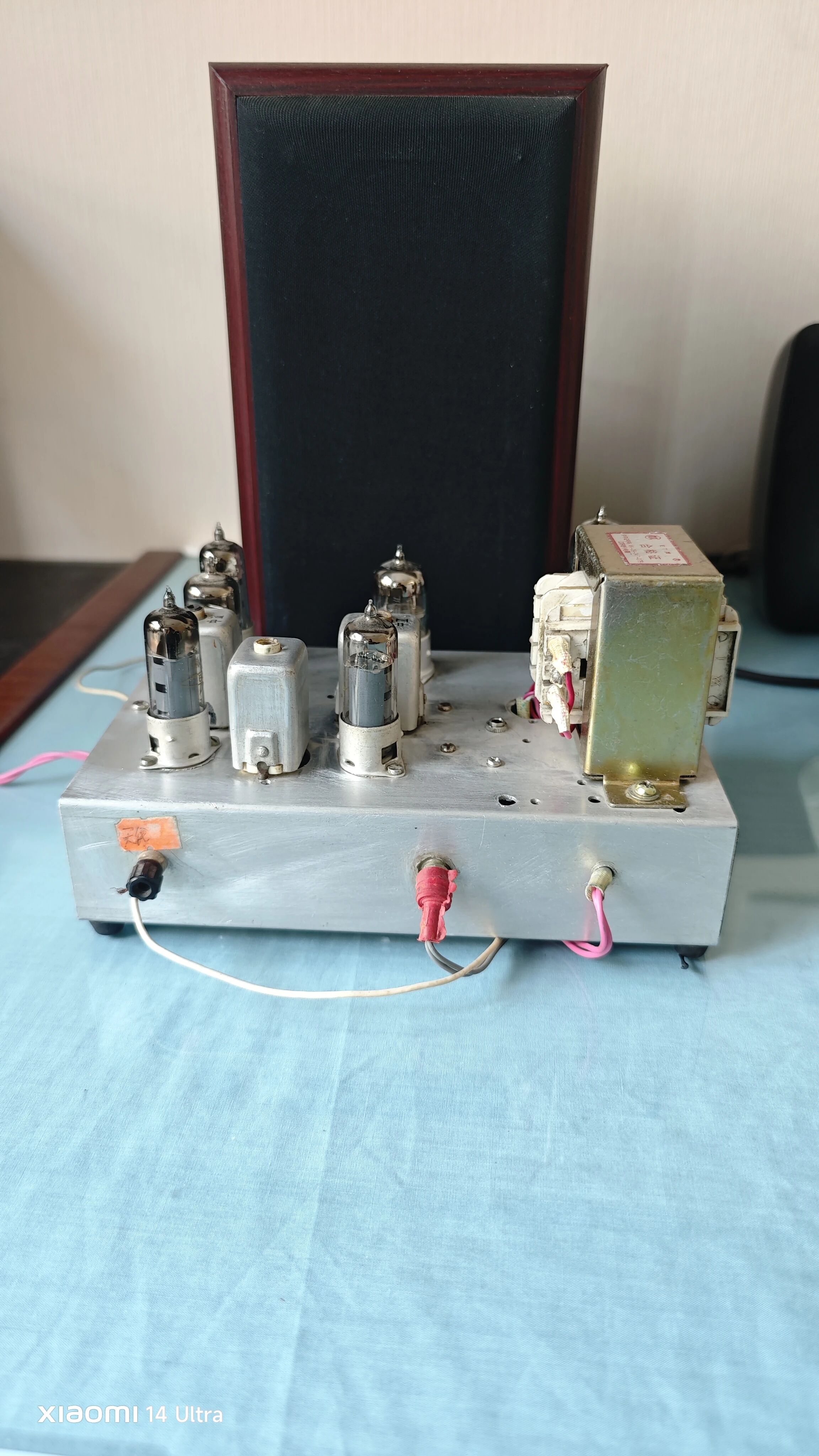

后面板图 ，左边是天线接线柱 ， 中间是接音箱或喇叭 ， 右边是电源线出口 。

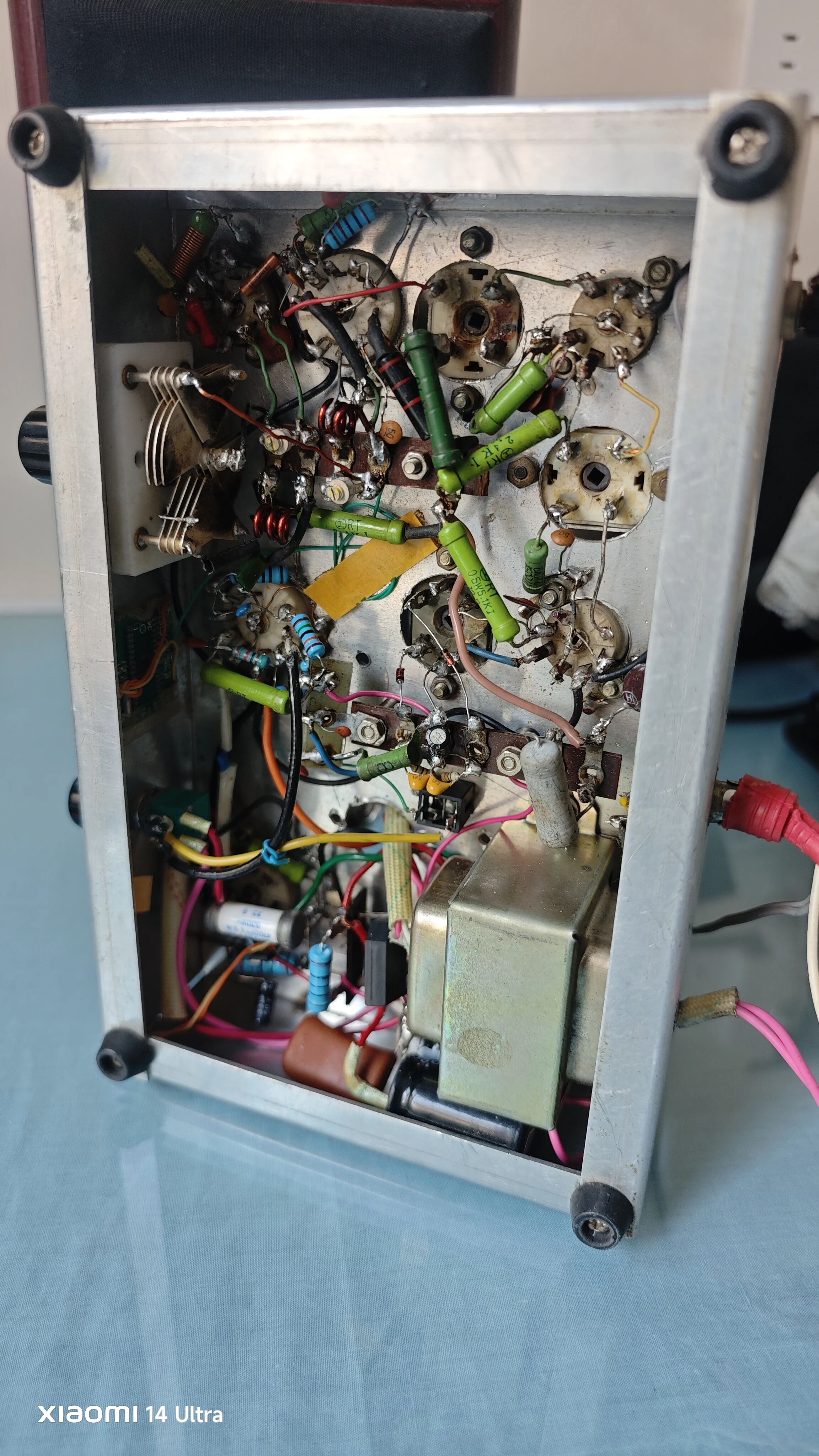

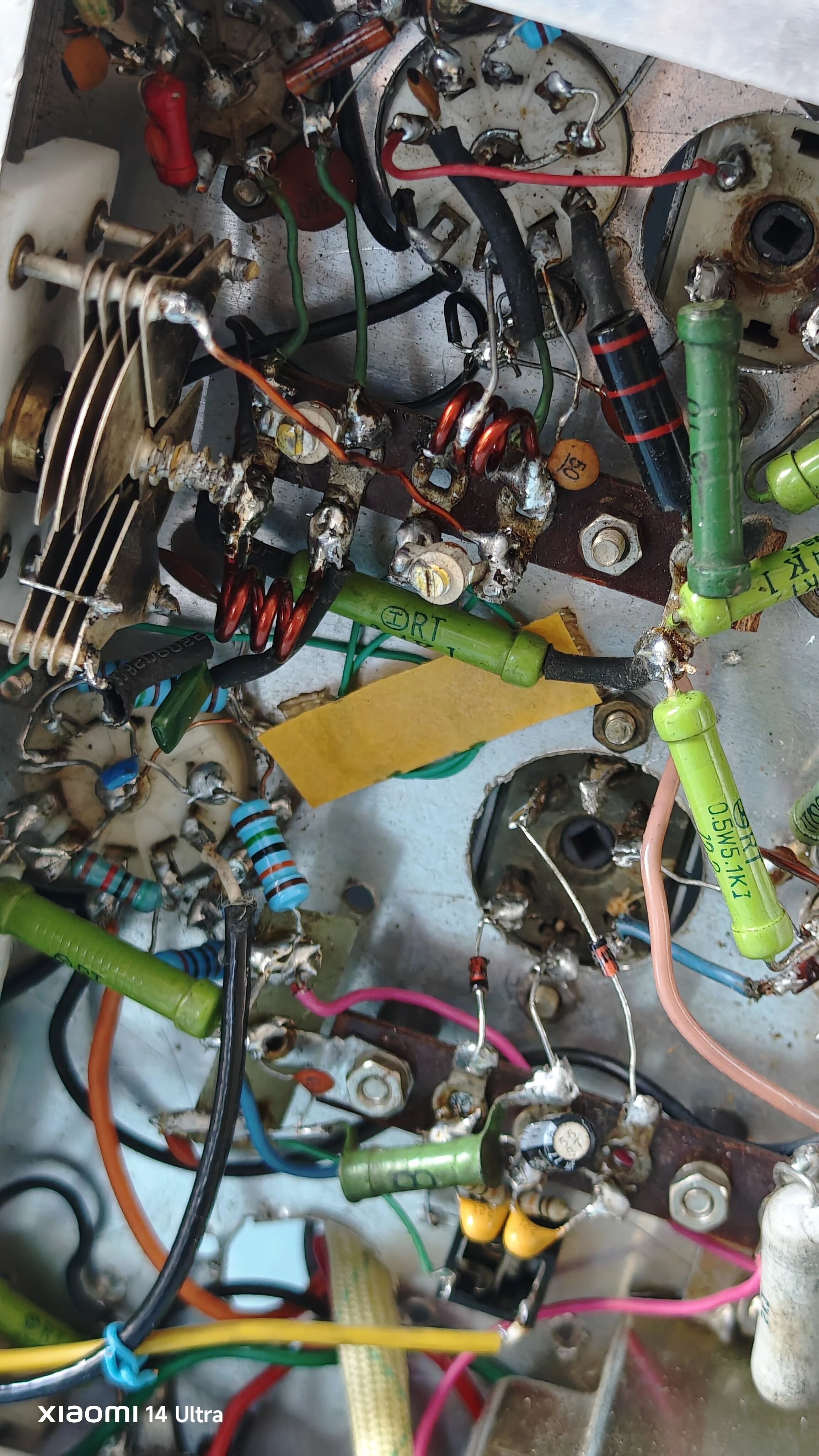

底板下面图全部采用搭棚焊焊接， 此机还设置了音频输入接口 ，可当电子管功放使用 ， 欢迎喜欢电子管收音机和调频收音机的爱好者交流 。
