方寸之间，尽显挪移——电子管收音机，也有口袋机！

一提到电子管收音机，我们脑子里会立刻想到硕大笨重的外形。

但其实，电子管收音机也有可以塞进口袋里的超便携机型。



电子管收音机的微型化，在当时是对工程师设计能力的一个极大的挑战。

下面分享五款电子管口袋便携机。这些收音机存世量很少，图片更是难觅。前两款因时间久远，只有黑白图片留世。

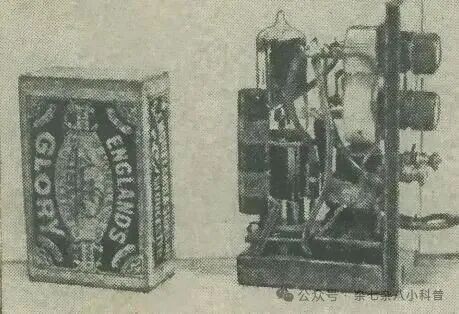

1.   1945年英国单管电子收音机

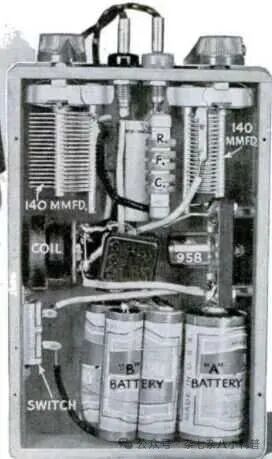

2.   1940年的单管袖珍便携式收音机。

尺寸与材质：整机比烟草罐大一点，外壳用雪茄盒木头制成。



天线设计：天线直接缠绕在盒子上的环形天线，宣传称可接收约50英里（80.47公里）远的电台。



电路与管子：采用超再生电路，使用罕见的微型958型电子管（RCA出品的Acorn橡实管，1.2V灯丝供电， 如今很难觅得）。



供电：乙电由4节Penlite电池组成，甲电为普通手电筒电池。

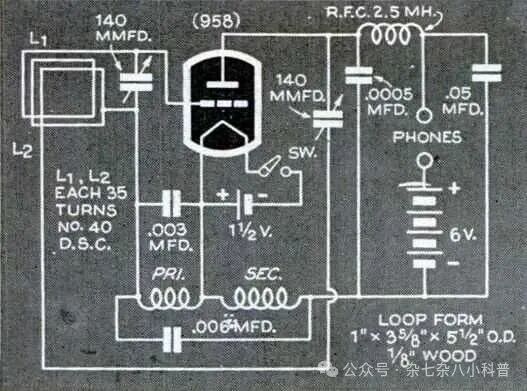

下为电路图及宣传广告：

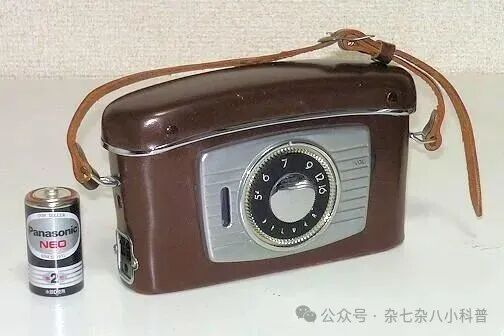

3.    Silver（白砂电气）PC-200



该机型是日本微型电子管口袋机里最常见、但依然稀少的一款，被称为“平民版 Herald”。



尺寸：约 110×65×30 mm，黑/棕/灰胶木壳



电路：3管超外差（1R5/1T4/3V4），中波单波段



供电：9V 叠层电池，只能耳机收听



特点：做工扎实、皮套款更少见；



另有升级型号PC-400 ，是高端版，带小喇叭。

下为PC-200内部拆机图：

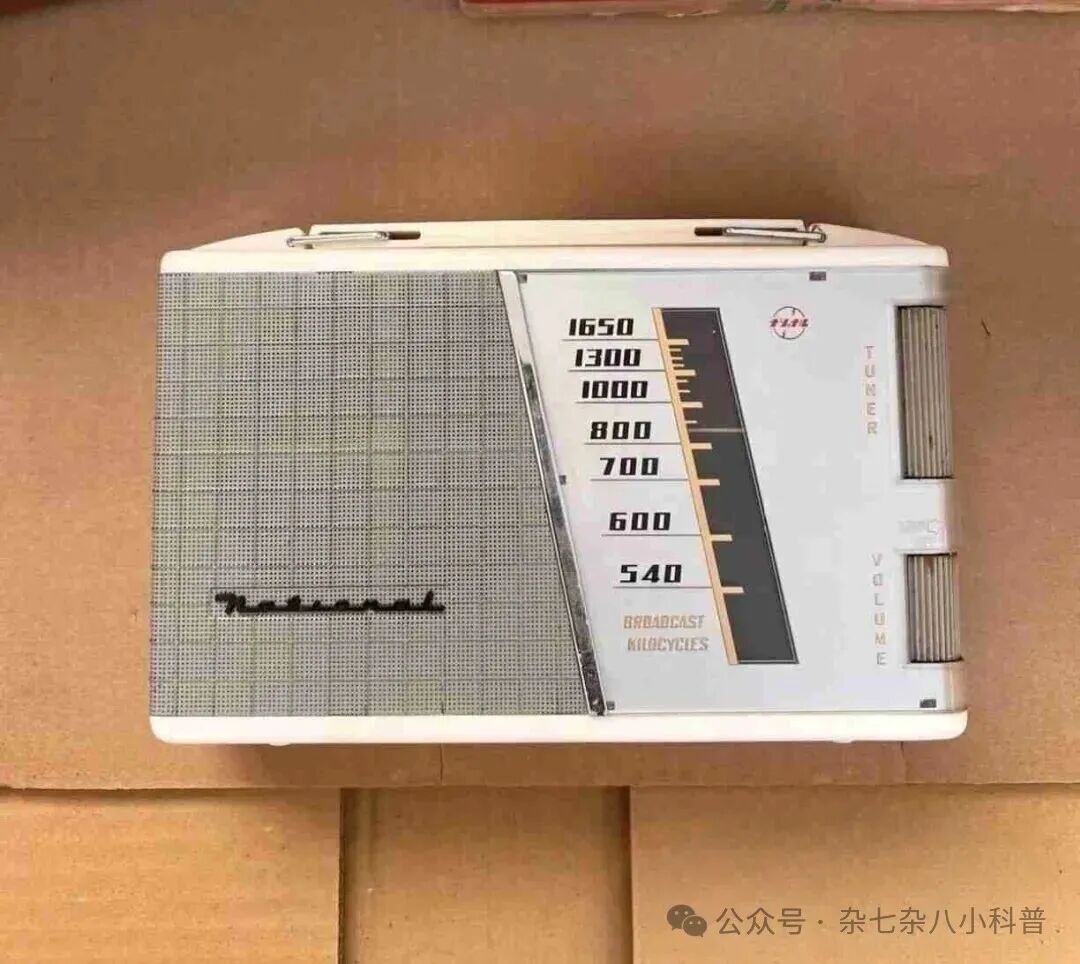

4.  松下唯一一款真正意义上的电子管口袋机——CW110。“昭和六大名机”之一。







尺寸：130×75×40 mm，胶木壳，带手提带



电路：4管（1R5/1T4/3V4 + 整流管），中波



供电：9V 电池，带小喇叭+耳机孔



特点：能外放的电子管口袋机，声音暖厚；收藏热门

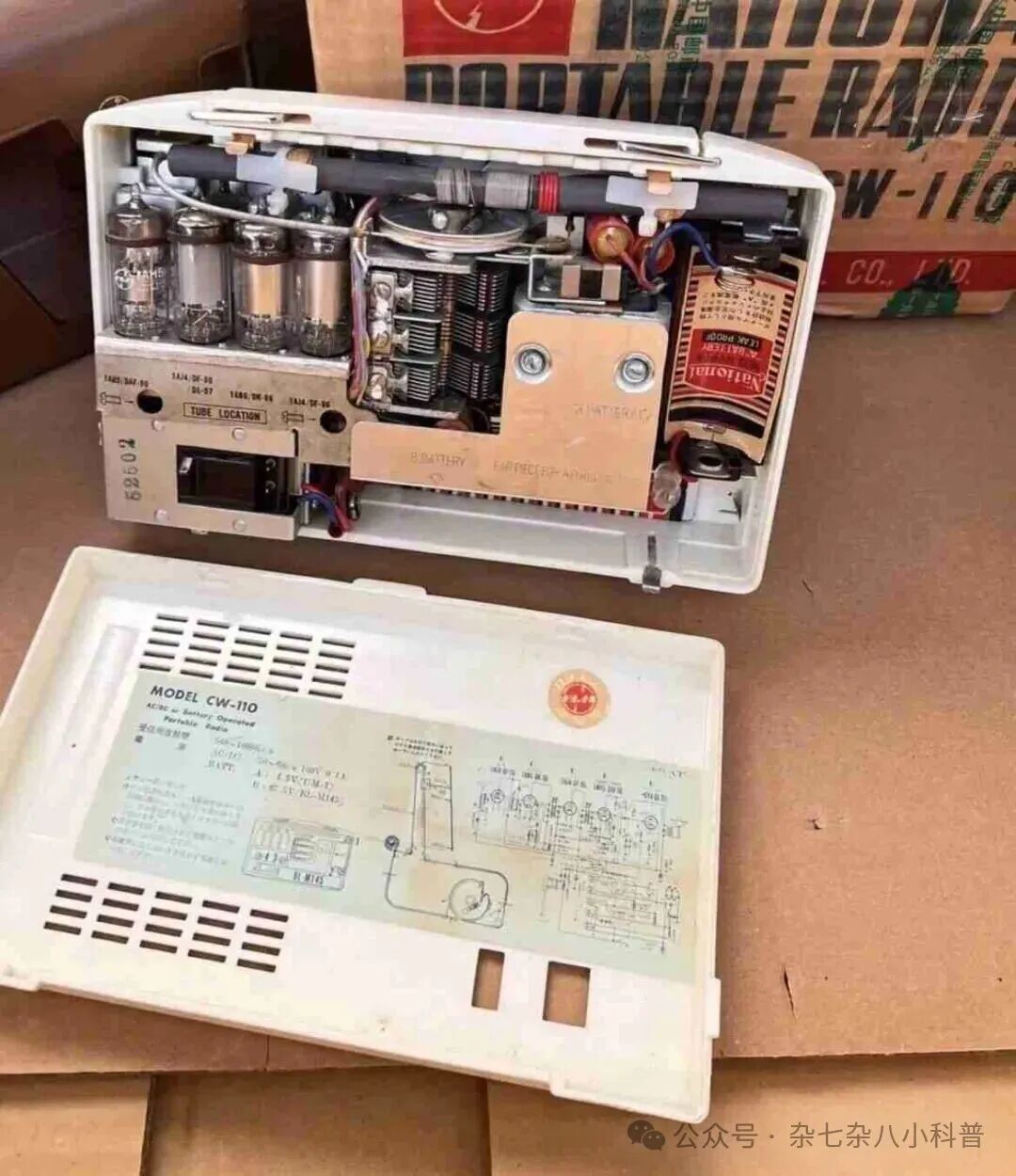

下为CW-110内部拆机图：

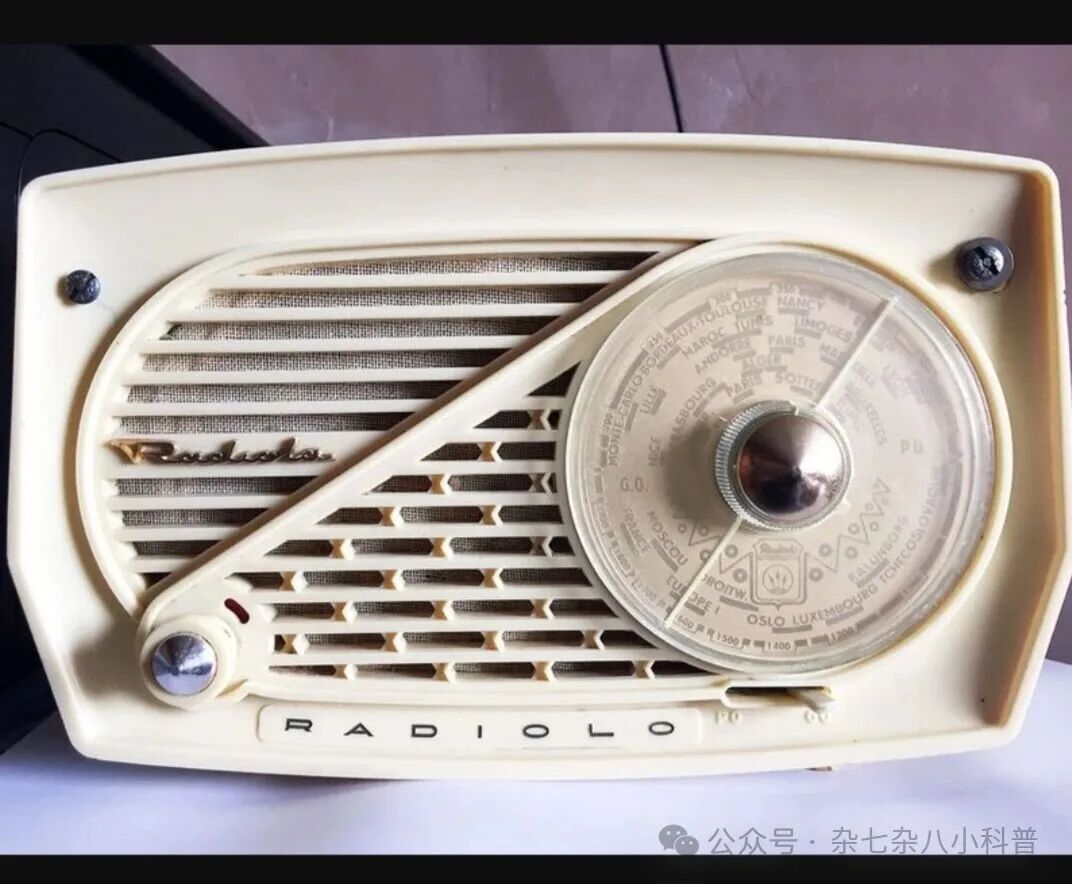

5、法国 Radiola RA127A（Radiolo）口袋机





尺寸：宽13 cm ，高7.8 cm， 厚3.5 cm。重量约 400 g。比烟盒还小、超薄、圆角，能轻松放进牛仔裤口袋。

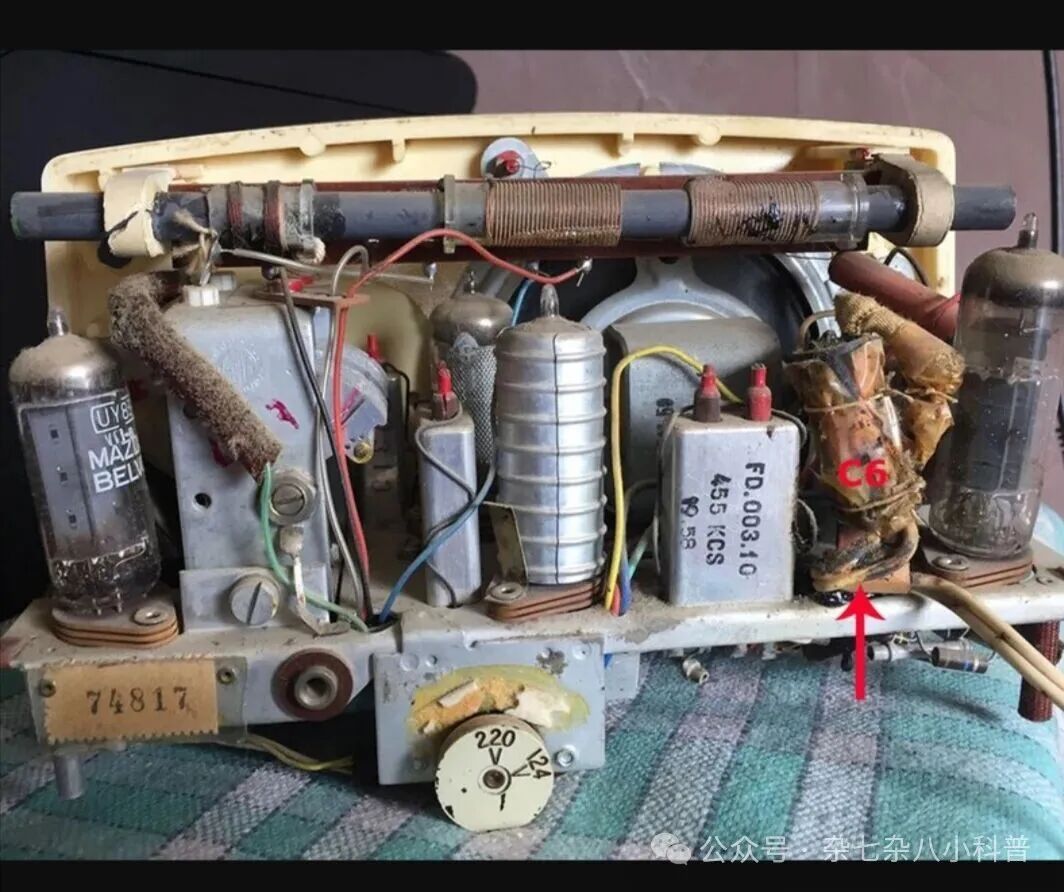

 内部拆机可以看出，底盘薄钢板，全搭棚焊接，元件直接固定在底盘和管座上。

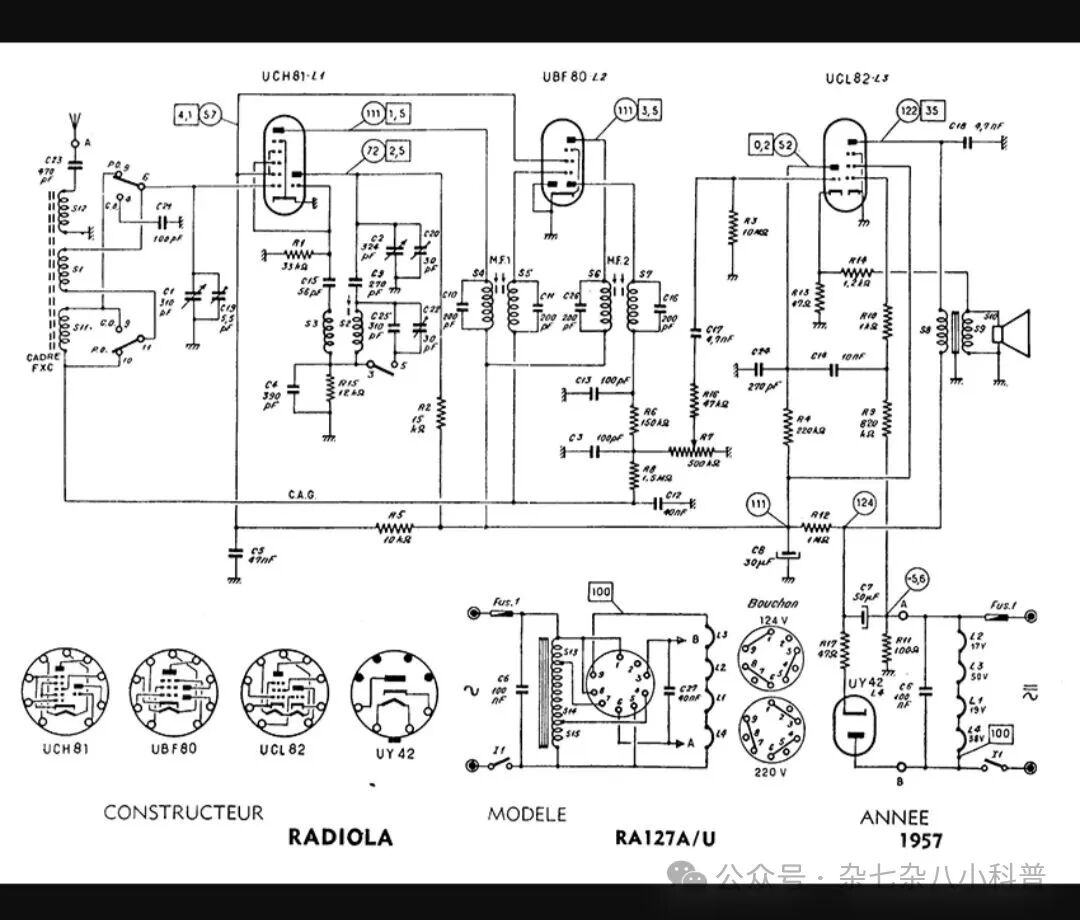

电路图如下





 法国唯一量产电子管口袋机，设计和做工代表当时欧洲最高水平。 声音温暖、细腻、底噪极低，胆味十足。稀缺度高、品相好的很少见，是口袋管机收藏的“硬通货”







看过这五款微型电子管收音机，相信大家会对电子管收音机别有一种看法。正所谓针尖上可以跳舞，发丝上可以绣花。芥子之内，可纳须弥。细微之处，亦有乾坤。
