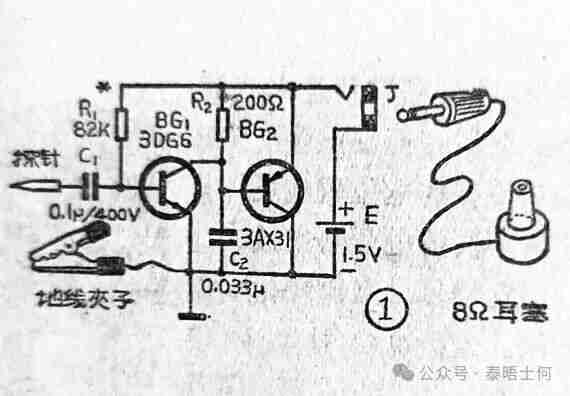

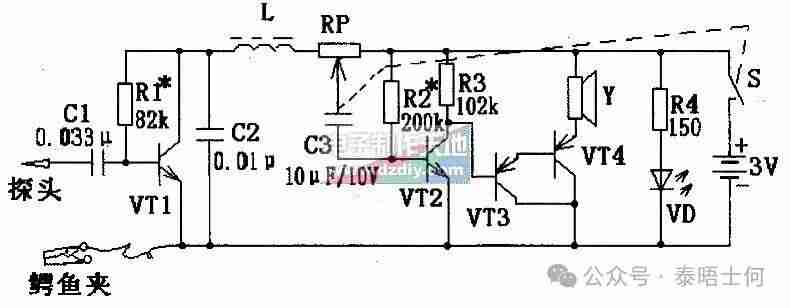

这是修理收音机“故障寻迹器”,当年不够钱买万能表,就装了这个替代品,如图1,图2放大能力更强,专门检查收音机用:(图片来自网络)
使用时,先把地线夹子夹在有故障的收音机地线上,然后打开收音机,由前级逐级向后检查,用探头去碰晶体管集电极﹙电子管收音机应碰电子管的屏极﹚並旋转收音机的调谐电容,如果寻迹器耳机中能听到电台播音,说明这一级没问题,碰到那一级,听不到电台播音声,说明故障就在那一级。
还可以用低成本制作方案:
找一个旧耳机(高阻抗为佳),串联一只 0.01μF 电容和一个 100kΩ 电位器,再焊接一根金属探针(可用缝衣针或铜丝),就组成了基础的音频寻迹器。使用时,戴上耳机,调节电位器,用探针依次触碰收音机的检波级输出、低放级输入、功放级输入等节点。
若触碰某节点时耳机出现清晰音频声,说明该节点之前的电路正常;触碰无声音,则故障大概率在该节点之后的电路。
如果检测射频部分,可在上述基础上,增加一个由 9018 三极管搭建的简单射频放大电路,搭配 465kHz 陶瓷滤波器,就能制成射频寻迹器,用于定位调谐、中频放大等射频段故障。
