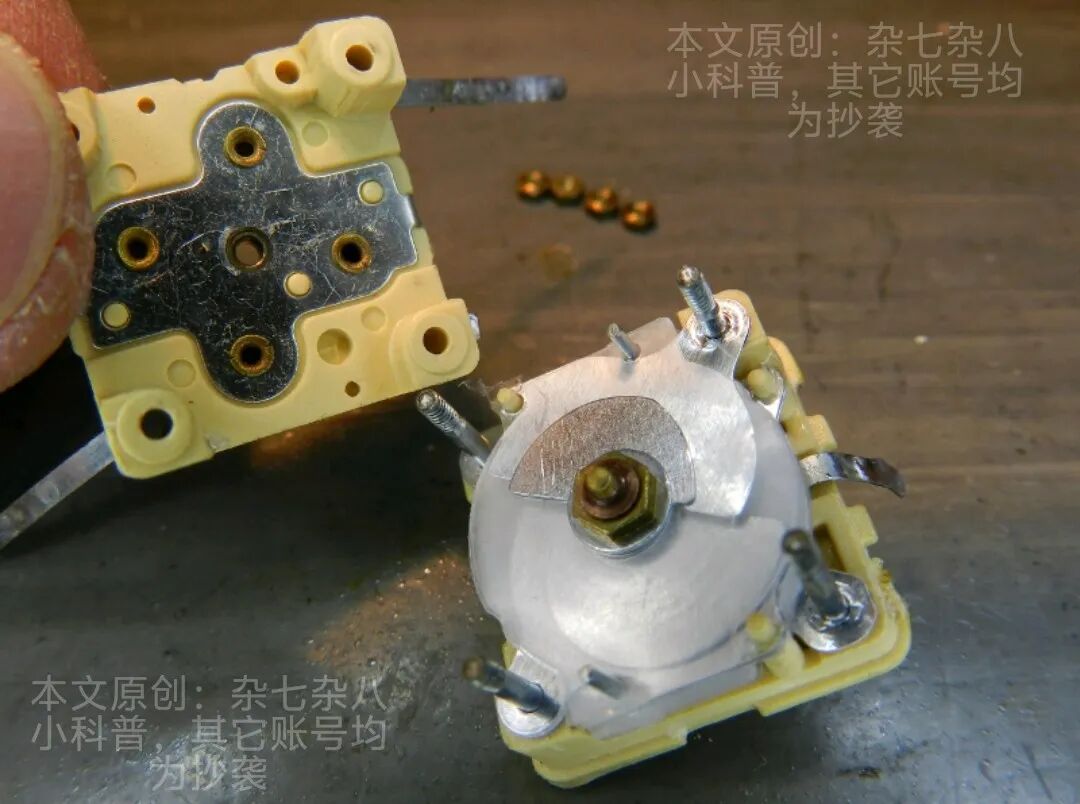

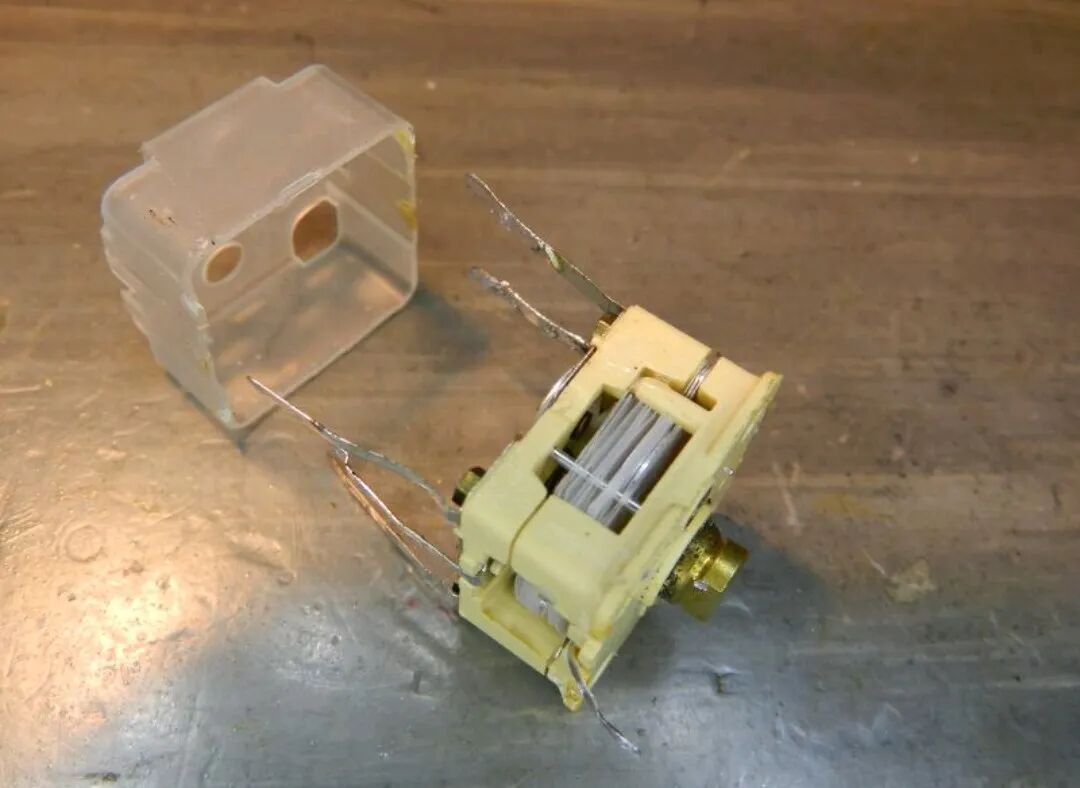

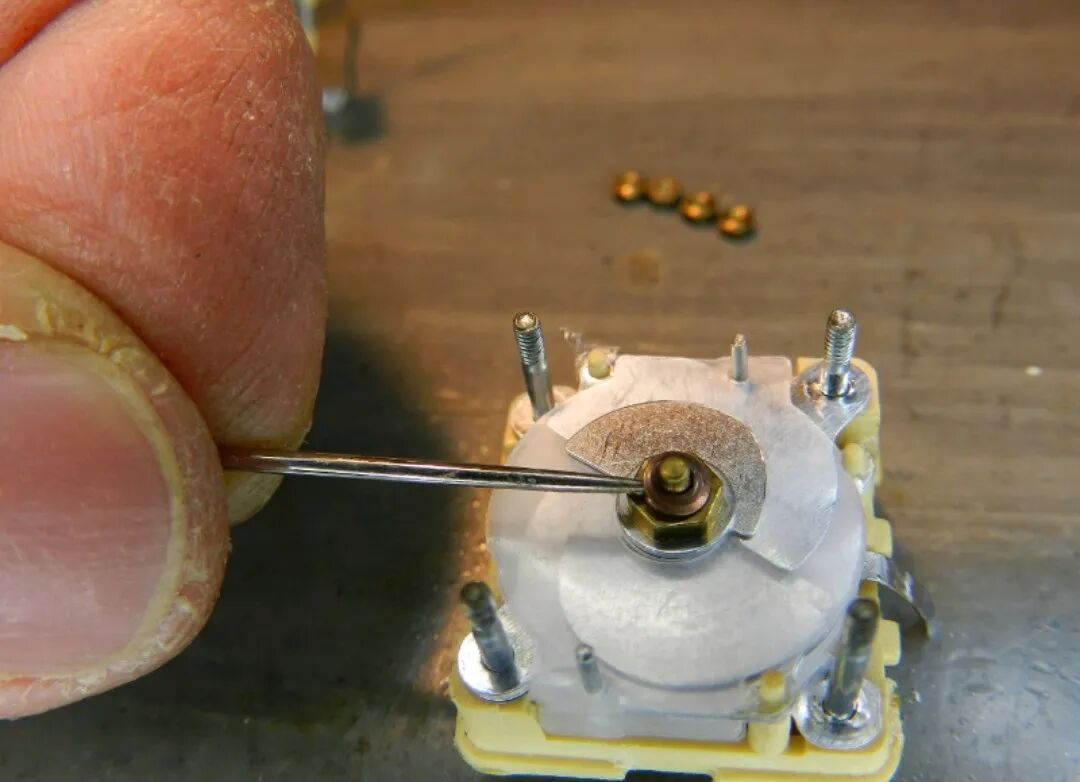

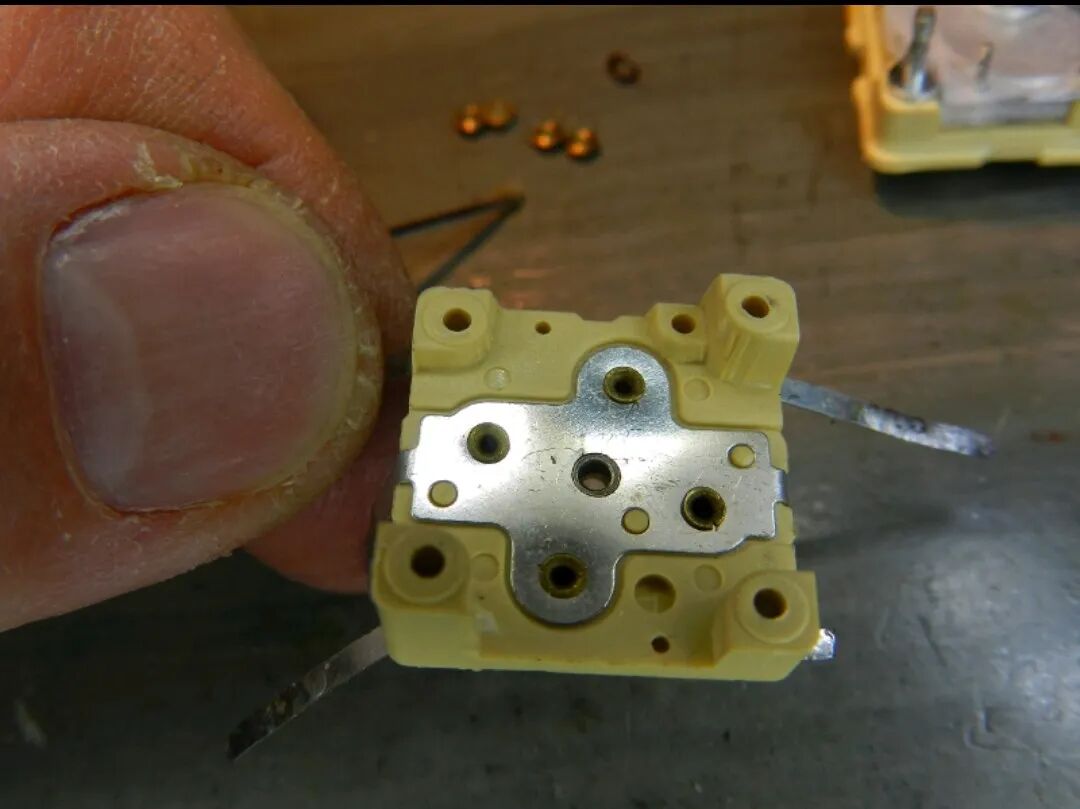

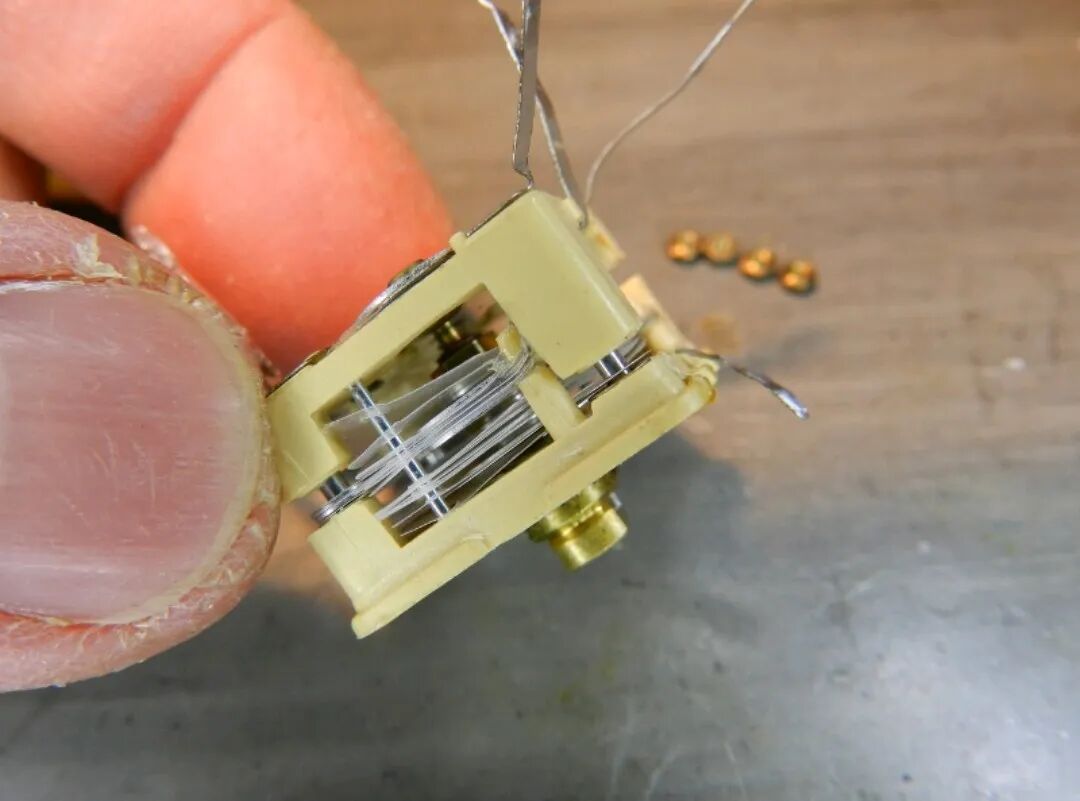

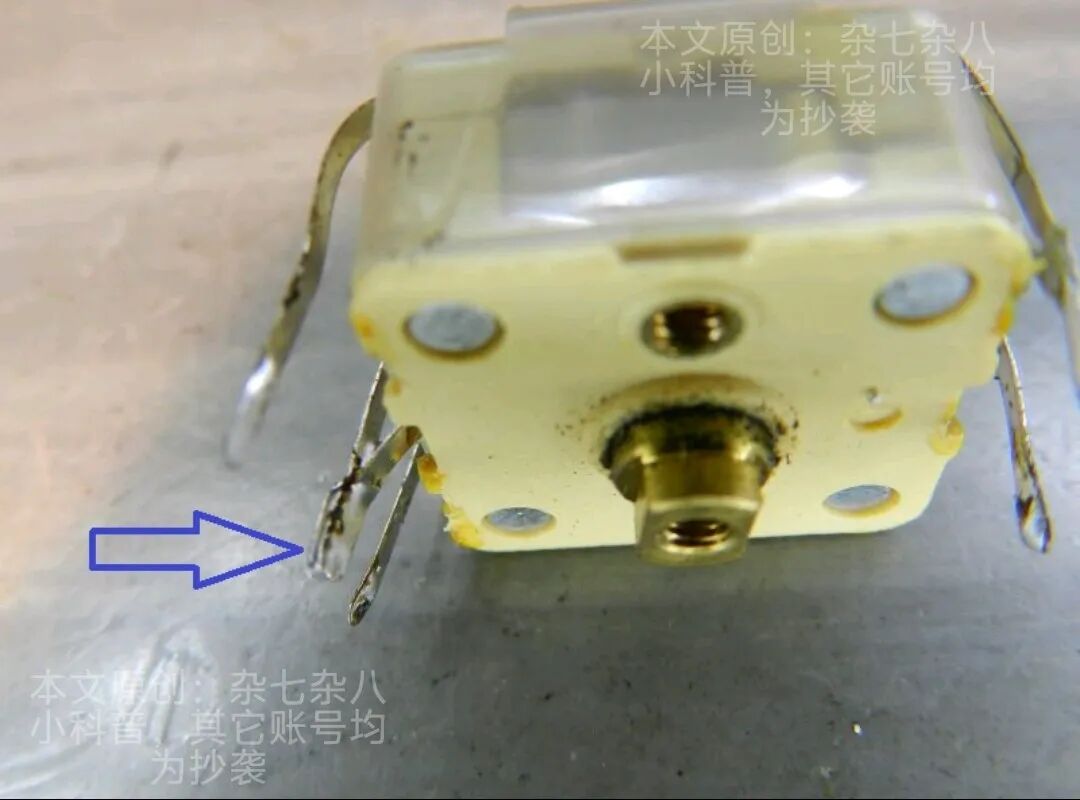

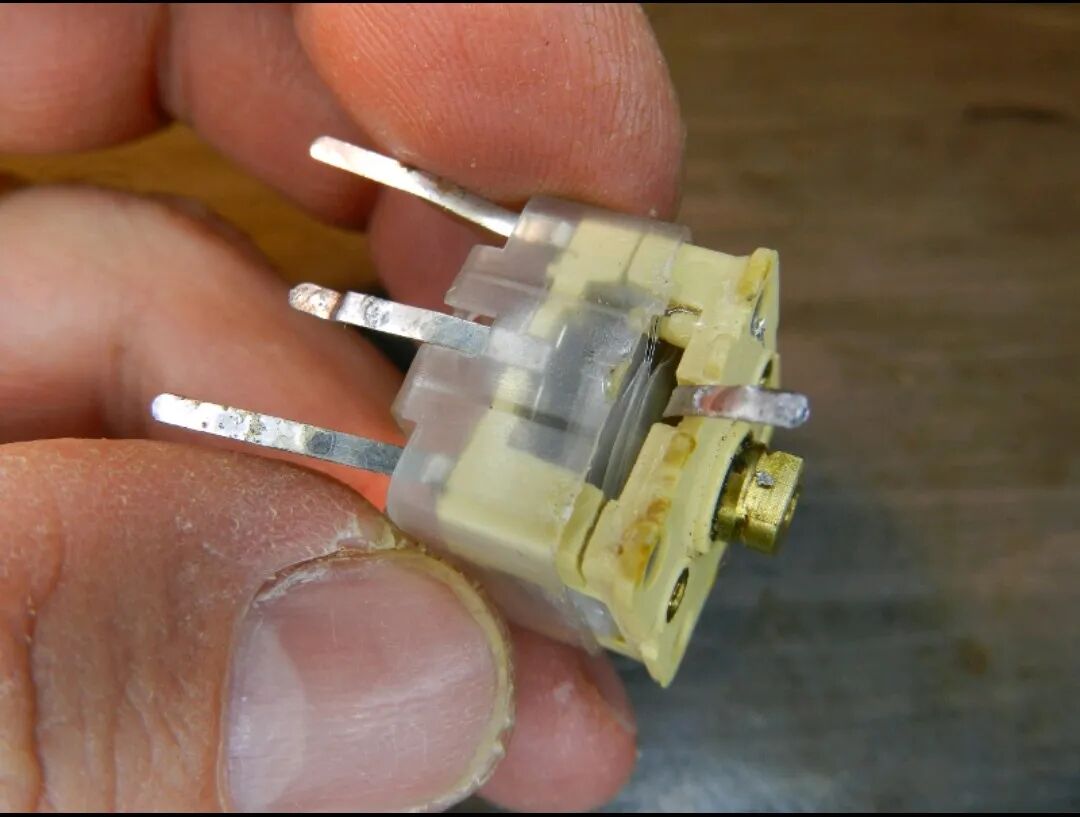

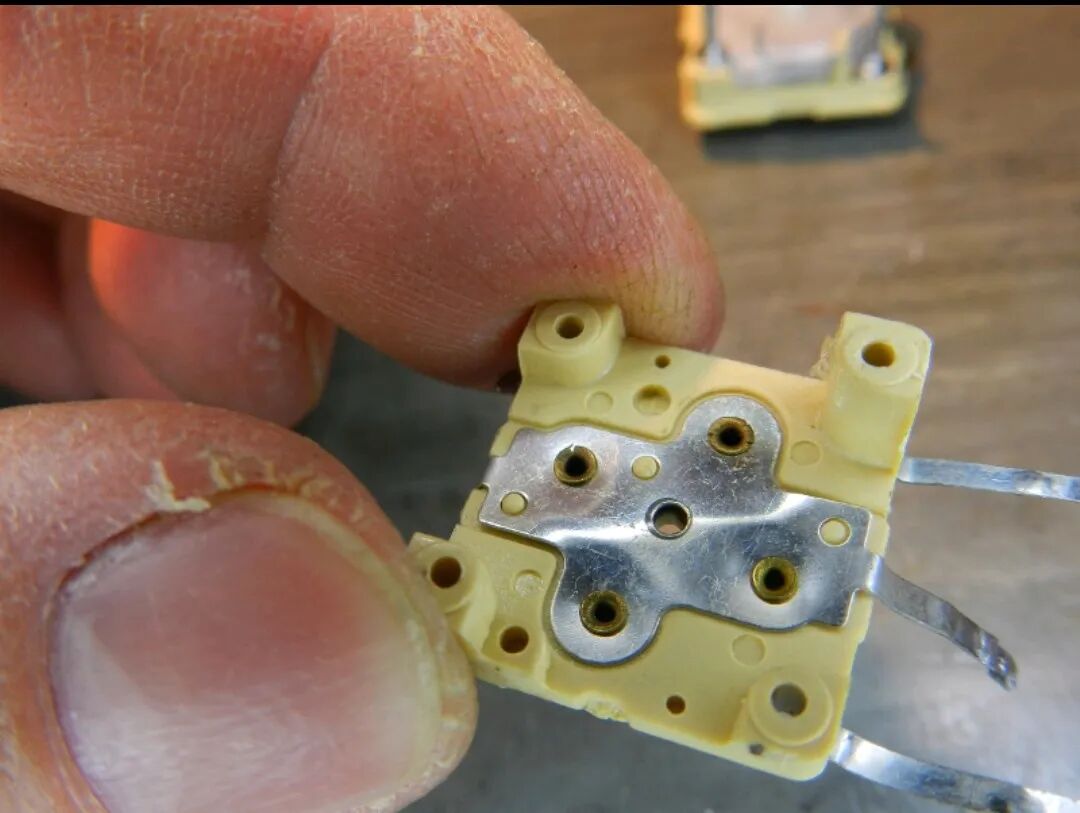

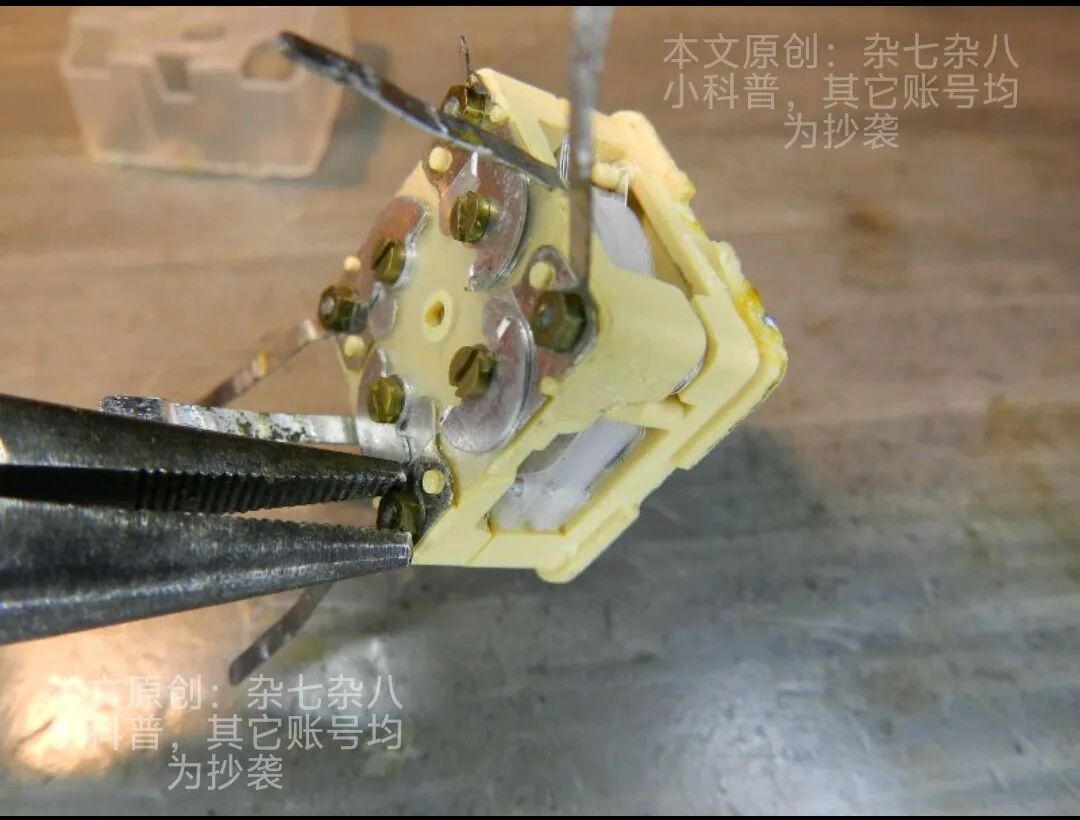

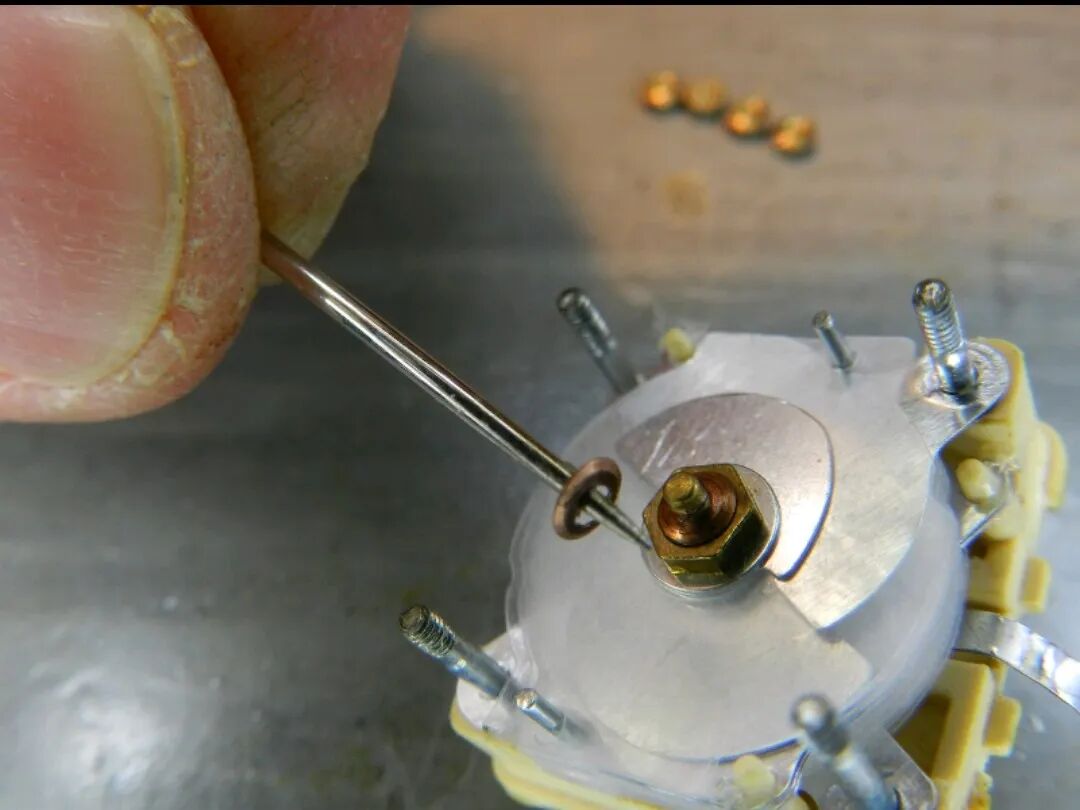

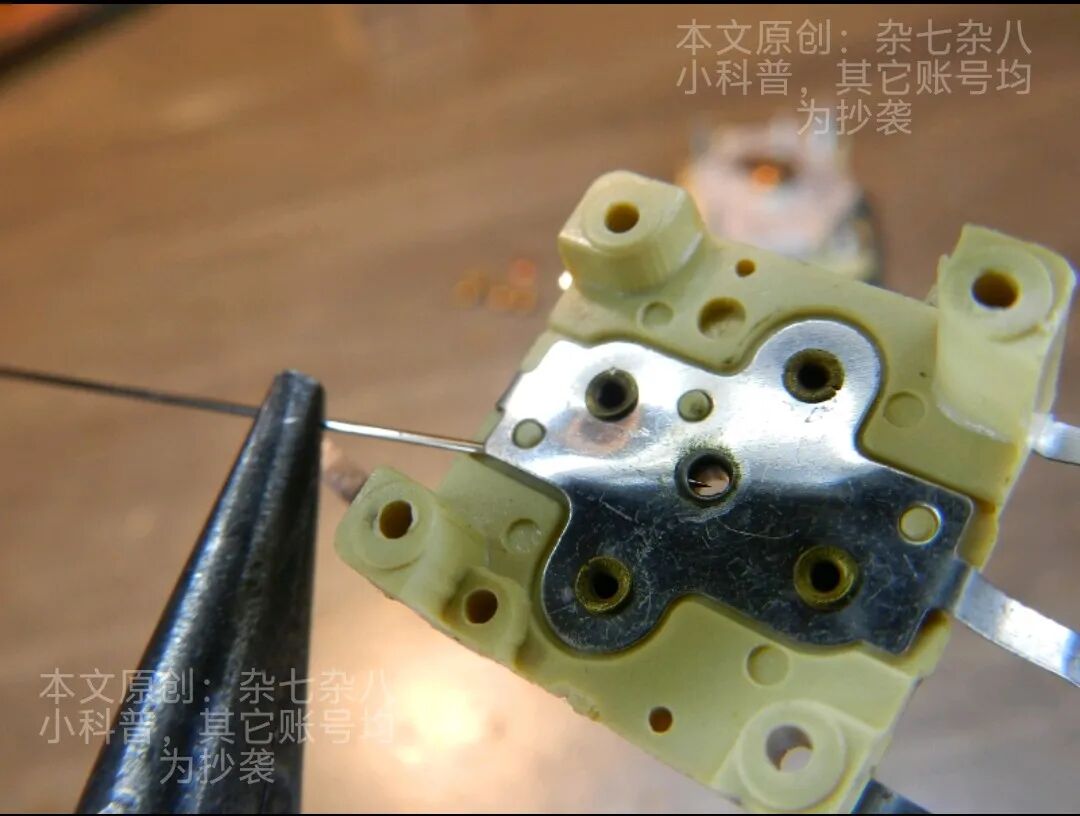

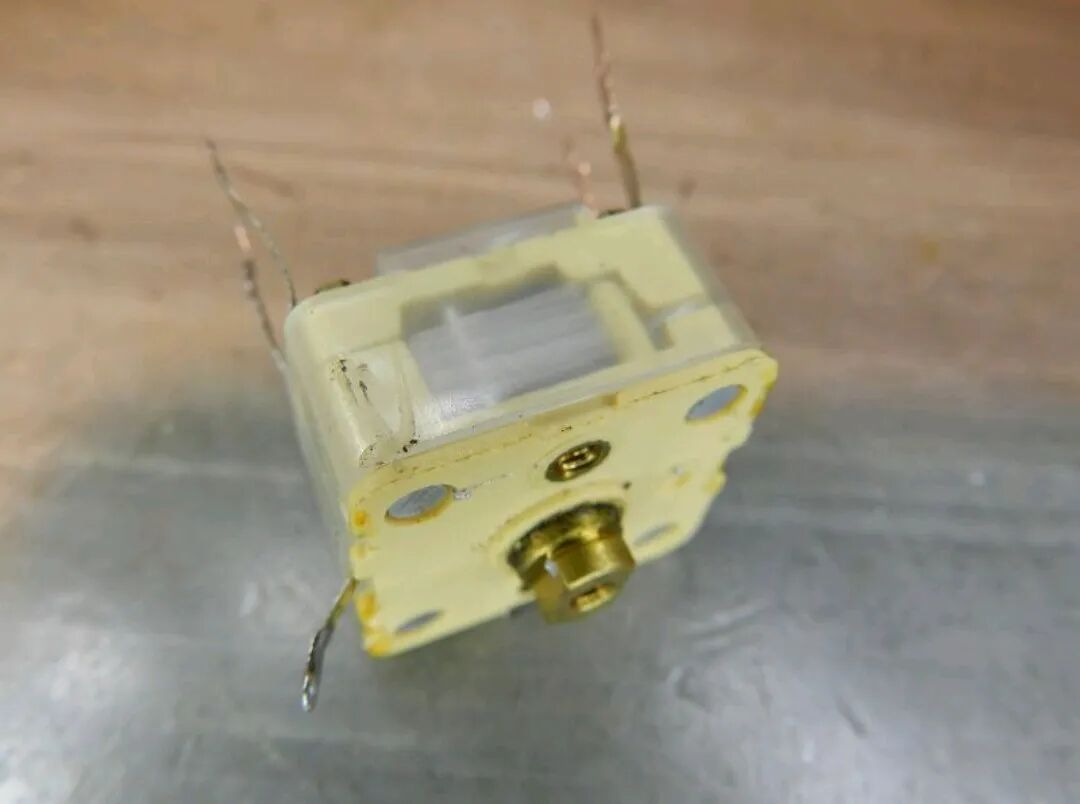

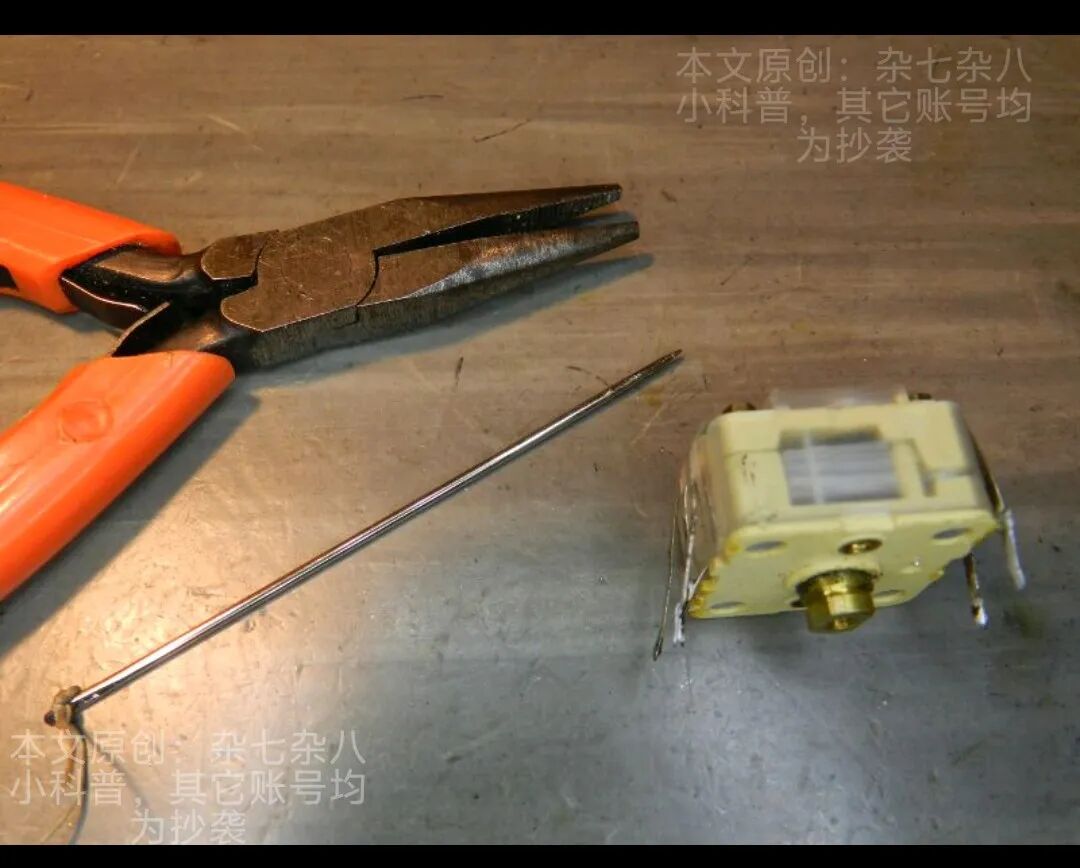

维修一个可变电容器，真是个精细活！ 广播发烧网 发布于 2026-10-25 06:24 电路及维修 今天给大家分享一个很有实用价值的资料，是从一个篇幅很长的技术文档中摘录出来的，希望对大家有所帮助。 …… 技术文档 —— 维修【塑料可变电容器】 ⚠️ 警告：操作时注意不要让针头或钳子伤到自己，留意周围人员，防止针头弹射。操作时保持手部远离身体。 要完成这项维修工作，需要一把尖嘴钳、一根粗针（直径约1毫米）以及一块干布用于清洁（见下图）。 钳子必须品质良好，这样才能牢牢夹住针头，同时用来拆卸零件。针不能太细，否则有断裂并造成划伤的风险。在完全洁净、没有灰尘的区域操作，因为可变电容器不能沾染灰尘。 下图为维修塑料可变电容所需工具 可变电容器必须从设备上拆下来，没有别的办法完成这项维护。除了拆掉旋钮，焊下电路板上的两个固定螺丝、焊开引脚之外，还需要拆除引线，以及焊在顶部接线端上、和微调电容相连的元器件。 部分型号不是依靠2颗螺丝固定在电路板，而是四角有4个可焊接插脚。虽然需要更多焊锡作业，但这类机型的优势是没有向外伸出电容外壳的外部接线端子，插脚直接焊接到印刷电路板。 拆下元件之前，先拍下接线照片，方便之后正确复原接线。保证充足照明，相机开启微距/近距拍摄模式。按下快门两级按钮预先对焦，才能拍出清晰照片。 也可以手写绘制接线图。你可以用美纹纸给导线做标记。后面图30至图42是小型可变电容完整维护分步教程，每张图附带对应的文字说明。 图30：必须焊开侧边引脚并分离，才能取下外壳。部分电容底部焊有两个接地顶端引脚。 图31：小心弯折顶部接线端，如图所示。用烙铁或者记号笔在外壳和底座上做标记，方便后续原样装回。之后缓慢取下外壳，可能需要用钳子固定转轴。 图32：透明外壳已经拆除。 图33：用刻刀或者记号笔标记零件位置，防止重新装配时出错。 图34：使用尖嘴钳（这一步钳子必不可少），交叉小心松开固定元件四个角的螺母。注意不要挪动微调电容旁边的接线端子。留意操作需要的力度，装配复原时也要使用差不多大小的力量。 图35：小心分开两半组件，注意不要移动用来固定塑料极板的两根小销钉。 图36：可变电容器内部视图。不要再触碰转轴。 图37：取下转轴上的黄铜垫片。【警告：该垫片是故障所在，要彻底清洁！如果磨损严重可更换同等规格垫片，也可用不锈钢垫片，甚至可以抛弃不用。】 图38：从转轴取出垫片后，清洁转轴。动作要轻柔，不能用力过大，元件非常脆弱。可以蘸取酒精的棉签进行清洁。 图39：取下接地焊片，该焊片连接到底座。 图40：极度小心，适度施力，用钳子牢牢固定住针头尖端。将针头从塑料件与金属片之间穿过，一直插到中心孔，如图所示。针头穿过之后再继续推进。钳子必须牢牢夹紧针头尖端，工件稳固压在工作台。这项操作普通钳子就可以完成。零件另一侧重复同样操作。 图41：清洁上方用来支撑转轴的零件。记住清洁转轴支撑点，装配完成之后转轴会在这里转动。 图42：全部零件复原装配。装好外壳之后，转动转轴检查。如果转动过紧（可以用钳子微调四角螺母），原因是中心转轴压力过大；紧固螺母力度适当，不要过度拧紧。 这项维修大多可以解决可变电容接触不良、转动噪声的故障；维修完成后，把元件重新焊接回电路板。 文末说明：这类塑料密封可变电容（CBM薄膜双联）使用久了很容易出现故障。很多老收音机出现调台沙沙杂音，就是靠这套完整拆解、清洁保养流程修复。 来源：杂七杂八小科普 #维修 文章目录 × 推荐阅读✦德生PL757、R-9701、R-818、R-202T系列收音机原理、维修与实测数据✦熊猫802-1收音机电路分析与维修✦维修笔记03：ELEFUNKEN Wechselstromsupers Opus 2114老电子管收音机的修复✦德仕博1780L短波灵敏度故障维修✦根德(GRUNDIG SATELLIT )700维修杂记✦维修笔记01：一台 德律风根GAVOTTE 9 电子管收音机的修复兼出手✦德劲DE1103短波灵敏度下降故障维修一例✦德生PL550收音机一则毛病维修✦索尼SW55轻音,立体声失效故障维修实例✦根德S6001的维修、维护与简单调试 下一篇 3D打印的mini收音机，内置大喇叭+18650电池，还带3寸大屏
