德生R-9012收音机拆解：10个短波的指针机，和数显DR-920C竟是同一套模具
闲鱼上拍的一台德生 R-9012，拍卖捡的。德生（Tecsun）不用多介绍，国内二手收音机里存量最大的牌子就是它。这台是 2009 年产的纯模拟机，机械调谐、指针刻度盘，10 个短波米波段。
买它不是为了听。玩过一圈数字调谐机之后，我想找一台最"素"的模拟一次变频机当参照，用它反推那些数调机的本振和频率覆盖到底做得怎么样。R-909A 二手少见，R-909 满大街都是；这类入门多波段袖珍机，外观差不多，电路也差不多。挑 R-9012 就一个理由：它短波段最多，10 个短波米波段，袖珍机里算狠的。
真正让我觉得值回票价的不是收音机本身。是拆完之后发现，它和德生自家那台数显机 DR-920C，用的是同一套框架、同一套模具，PCB 也像是从同一块板上改出来的。一个指针一个液晶，脱了壳是亲兄弟。

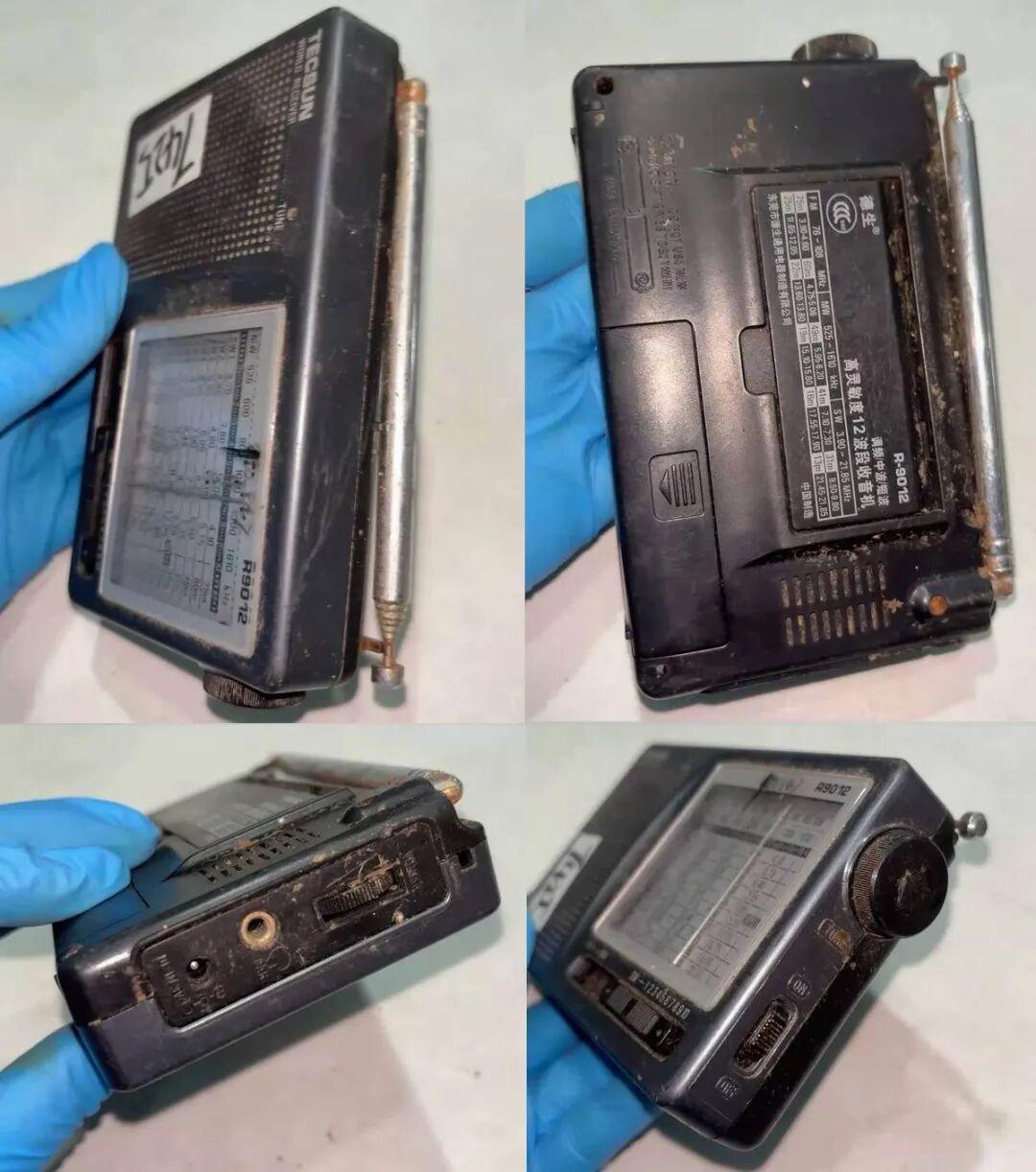

▲ 到货时的外观：背壳铭牌、拉杆天线、顶部的调谐钮和刻度窗；卖家做过一次表面清洁
一、到手先试机：能响，可拨到哪个波段都是 FM
外观比卖家图好，锈没那么多。
装两节 5 号电池试机：有声音，音量控制能用，也能调台。但有个毛病很扎眼，不管拨到哪个短波段，出来的都是 FM。这不是波段错乱，是波段开关严重接触不良。
先把这台机的官方底子交代一下：频率覆盖 FM 76–108 MHz、MW 525–1610 kHz、SW 3.90–21.85 MHz，在 3.9 到 22 MHz 之间切出 10 个短波米波段；两节 5 号（R6／AA）电池供电，也能外接 3 到 4.5V；输出功率大于 150 毫瓦；机身 126 × 80 × 28 毫米，薄膜喇叭，带调谐指示灯。
顺带说个细节：刻度窗上印的是 R9012，不带连字符；背壳铭牌和板子上才是 R-9012。搜型号的时候两种写法都有人用。

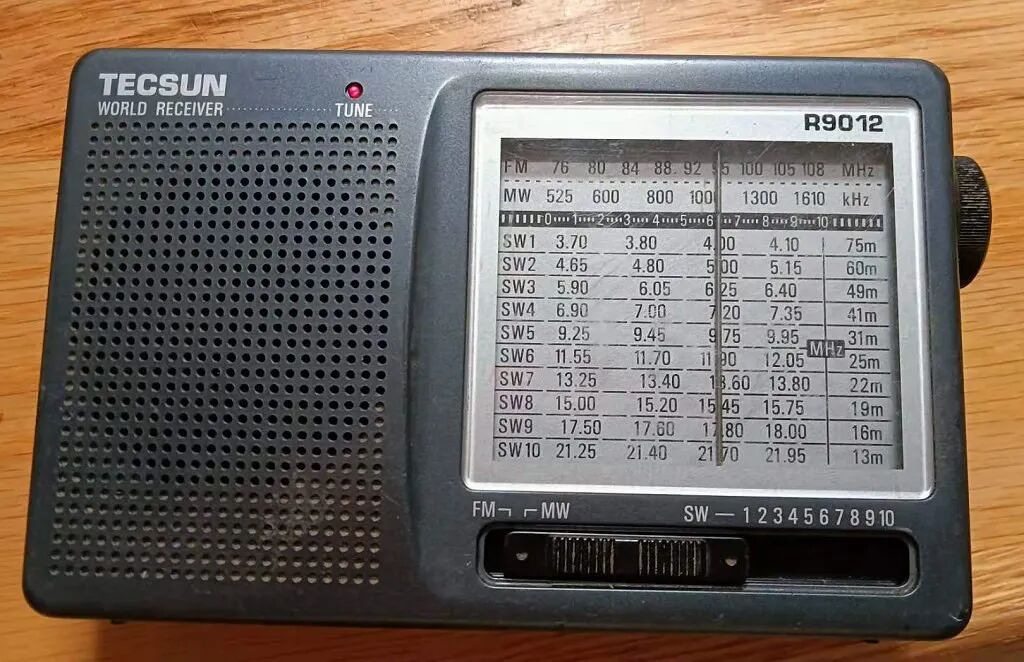

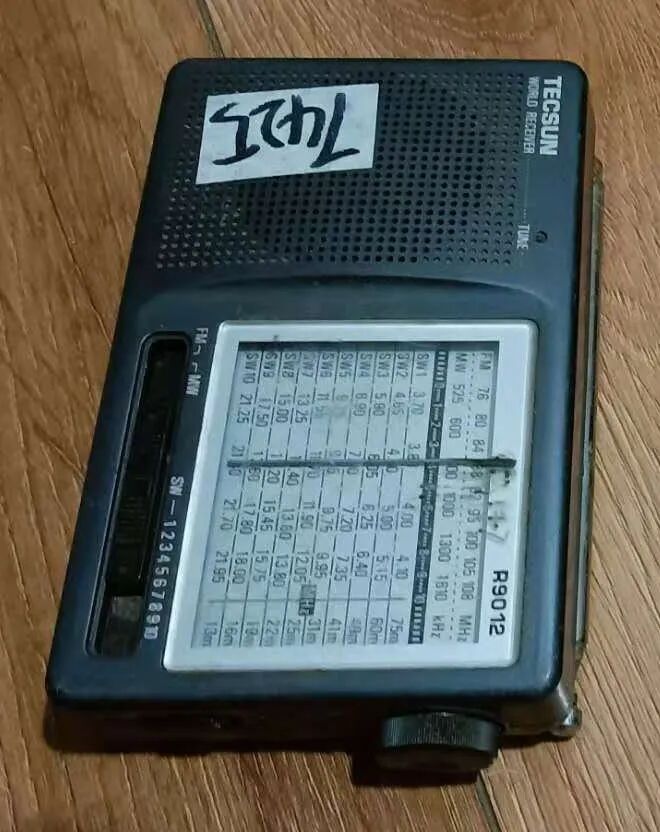

▲ 正面全景：TECSUN WORLD RECEIVER 标在左上，右侧刻度窗里是 FM／MW 与 SW1 到 SW10 的刻线，底下是 FM–MW 与 SW 1–10 的波段拨钮
二、拆开：屏蔽可调线圈，比我拆过的同类都多
机器内部还算干净，电路板没有腐蚀痕迹，只有部分金属件带着锈点。
R-9012 用的屏蔽可调磁芯线圈个数，是我拆过的同类机里最多的，模拟味十足。把中波磁棒天线的接线头焊开，整块电路板就能从框架上分离出来。

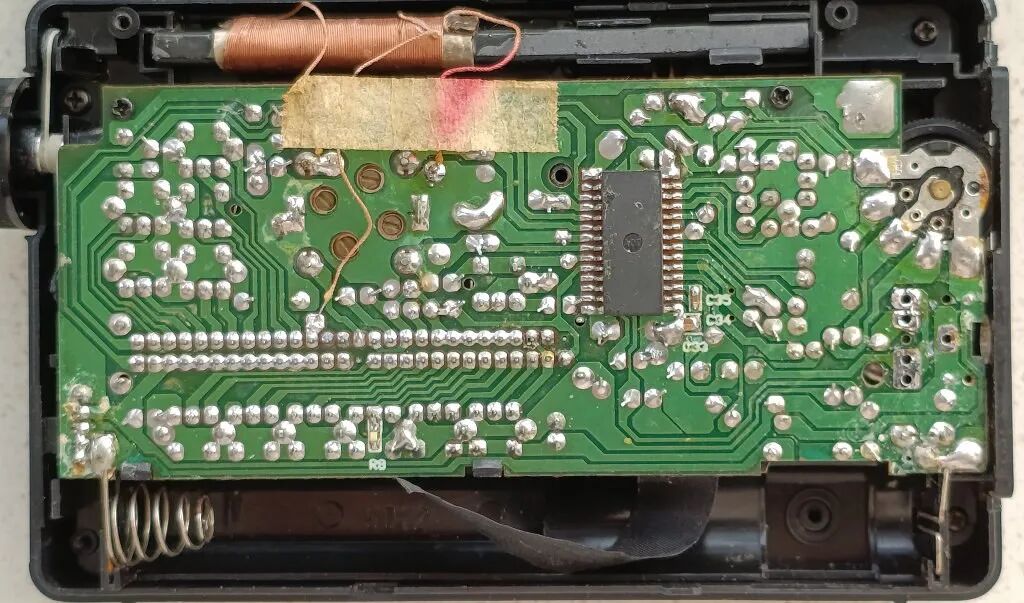

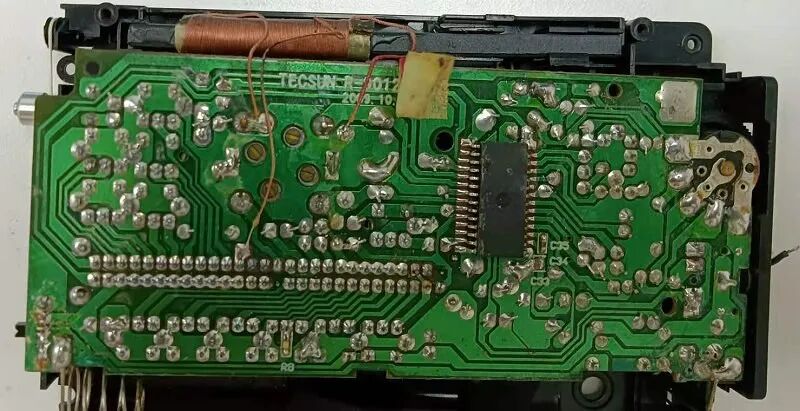

▲ 主板焊接面：板上的丝印是 TECSUN R-9012，日期码 2009.10
▲ 拿掉后盖看内部：一圈屏蔽可调线圈，磁帽分红、蓝、绿、黄、黑几种颜色；中间是调谐鼓轮和拉线

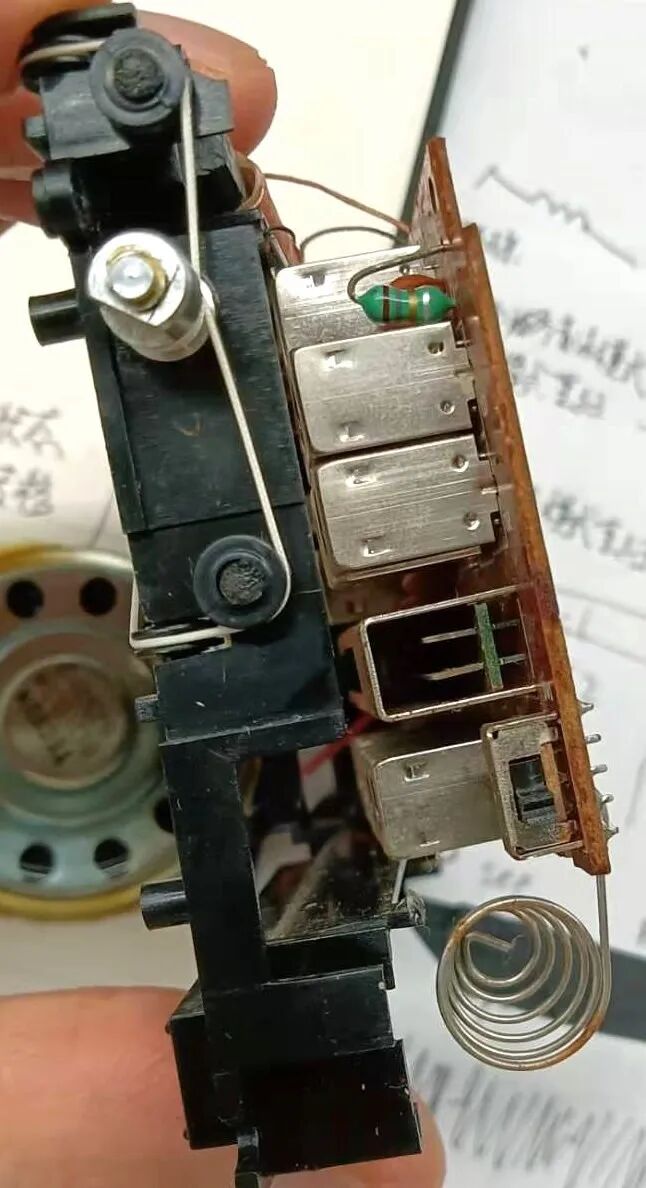

▲ 焊开中波磁棒天线的接线头后，电路板从框架上分离下来的样子
三、4 刀 12 掷、56 只脚：开关我没拆，用清洁剂救回来的
接触不良的波段开关是 4 刀 12 掷的，56 个引脚。拆下来处理太麻烦，我也没找到替换件的购买渠道。好在它不是密封的，从侧面就能看到接触点，那就试清洁修复。
做法是把 CRC 电子清洁剂从开关两头喷进去，来回拨动，再喷再拨。反复几轮，等它挥发，装机再试。有明显改善，调幅波段能收音了。实话说用下来还是会偶发接触不良，后来又补做了一次。
另外，插过耳机之后我发现喇叭不响了，判断是耳机座接触不良，就把耳机座拆掉、短接两个焊点，等配件。
非电子件也一并收拾了：外壳拆下来用皂液洗净晾干；调谐的拉线机构上一点塑料润滑脂；拉杆天线用少许机油擦干净；刻度盘和观察窗用酒精去脏污。

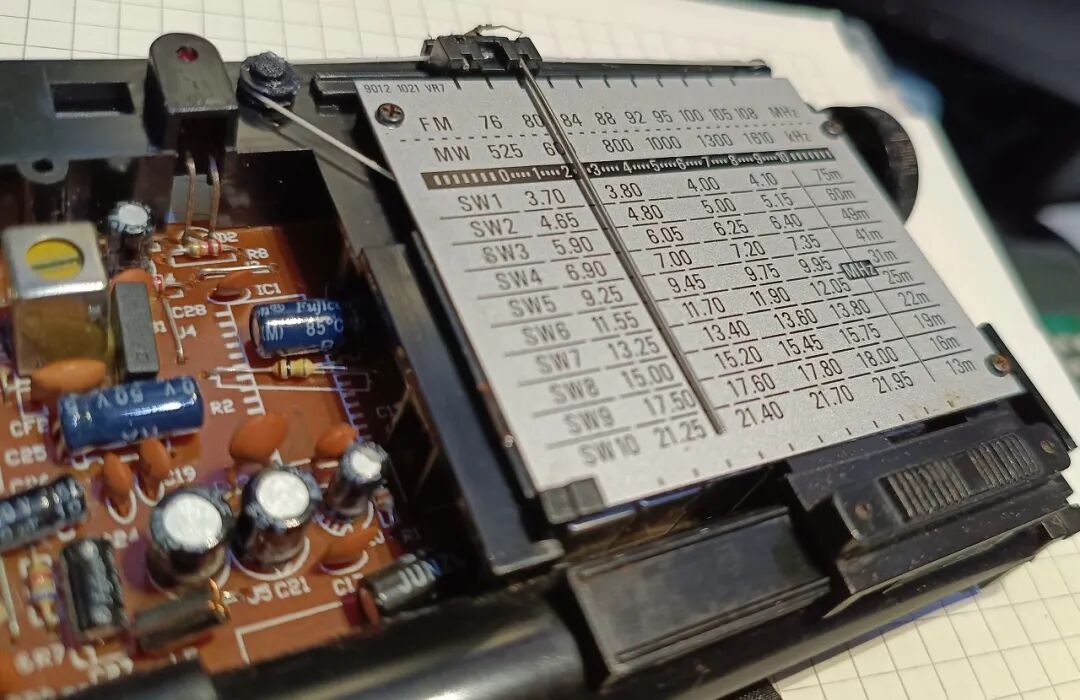

▲ 刻度窗特写：FM 76–108 MHz、MW 525–1600 kHz，下面 SW1 到 SW10 十个米波段（75m 到 13m）平铺在一张刻度纸上
▲ 打理完的样子：外壳洗过、刻度窗擦过，左上角的 TUNE 指示灯是红的
四、和 R-1012 摆一起：都是 12 波段，为什么长得不一样
和刚收拾完的 R-1012 比一比。

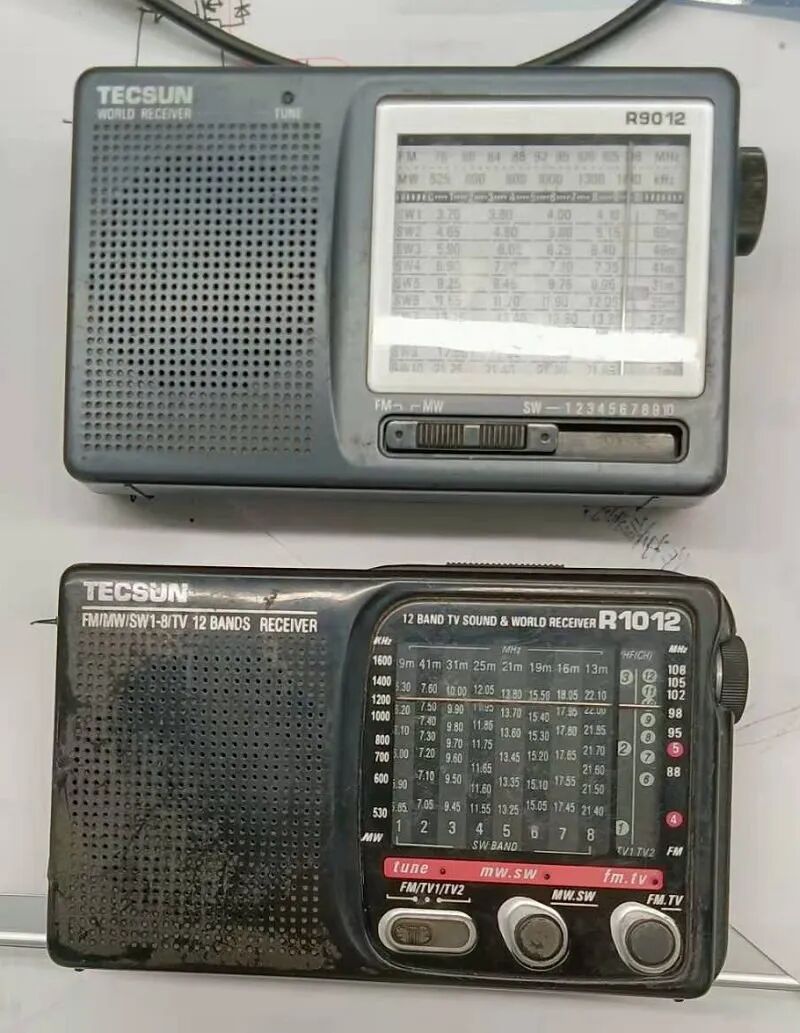

▲ 上：R-9012；下：R-1012。R-1012 的面板印的是 FM/MW/SW1-8/TV 12 BANDS RECEIVER，三个旋钮的布局
粗看差不多，区别在这里：R-1012 和我记忆里的 R-909A 是一套模具，R-9012 的外观是重新设计过的。调谐手感 R-9012 明显更好。两台都是 12 波段，但 R-1012 有两个电视伴音波段，短波就少了两个。另外 R-1012 的喇叭直径更大，低音应该好一点。
五、一指针一数显，脱了壳是同一个模子
再把它和刚拆过的 DR-920C 放一起。

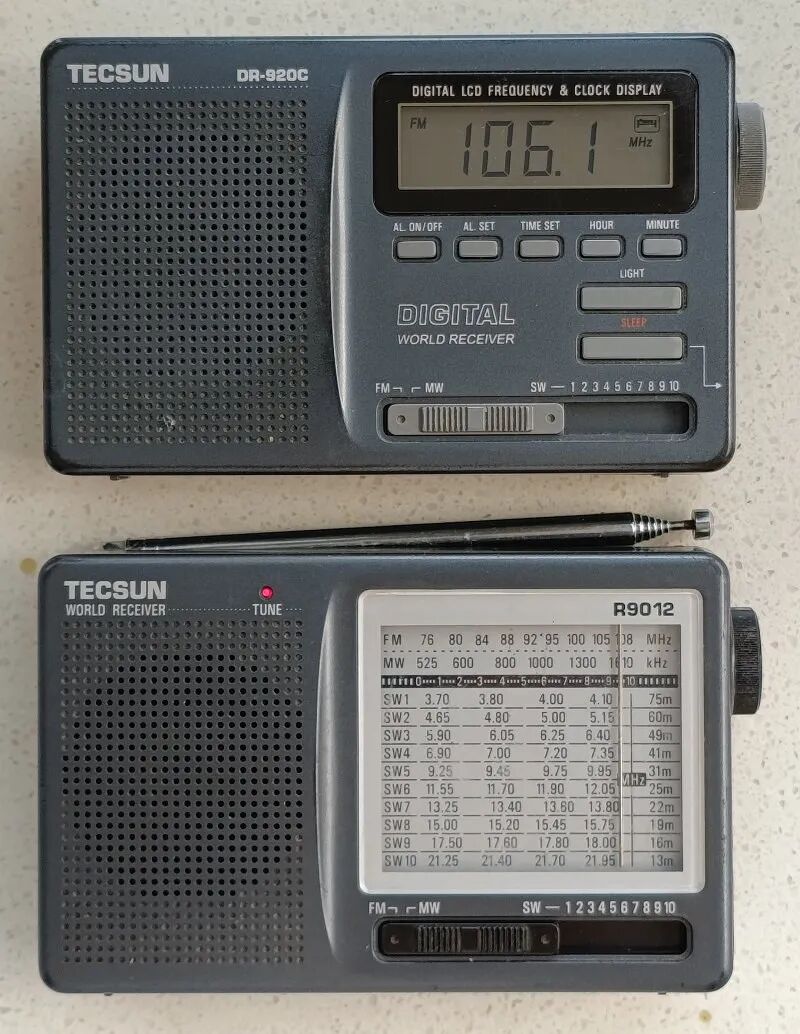

▲ 上：数显的 DR-920C，液晶正显示 106.1 MHz；下：指针的 R-9012。两台的面板布局几乎一样
一个指针一个数显，外形居然一样圆润。再看背后，我有理由认为这两个型号的后盖是同一个模具造出来的。

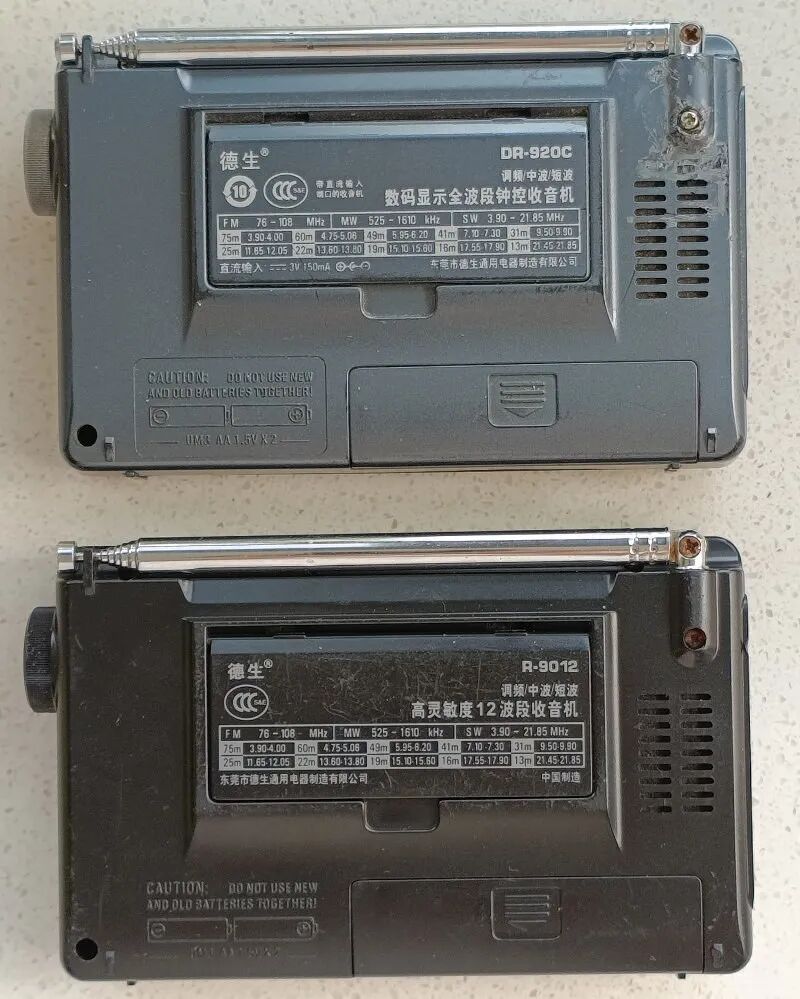

▲ 两台机器的后盖铭牌：一样大的方框、一样的波段表、一样的出音孔排列和电池仓盖

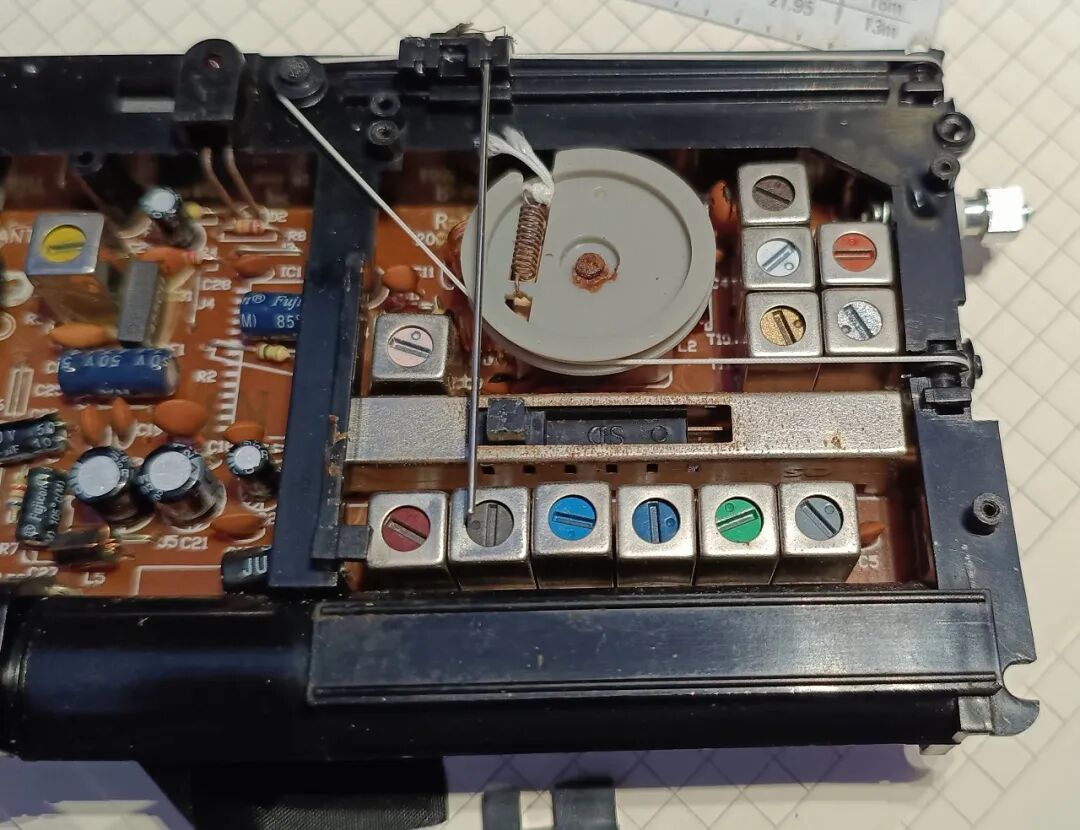

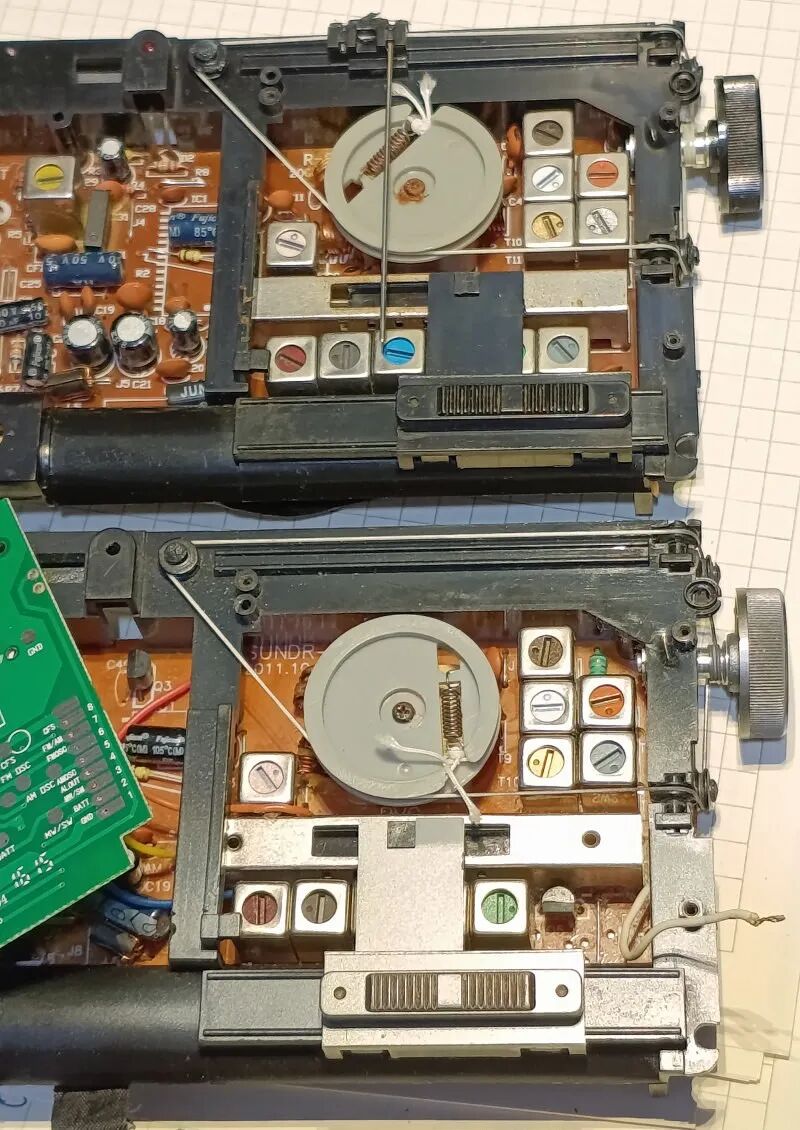

▲ 内部框架对比：同样的调谐鼓轮、同样的弹簧拉线、同样位置的黄红蓝绿可调线圈
看内部：一样的拉线结构，框架就是同一套模具。PCB 上可调线圈的位置也几乎一样，只差 DR-920 少用一个线圈。

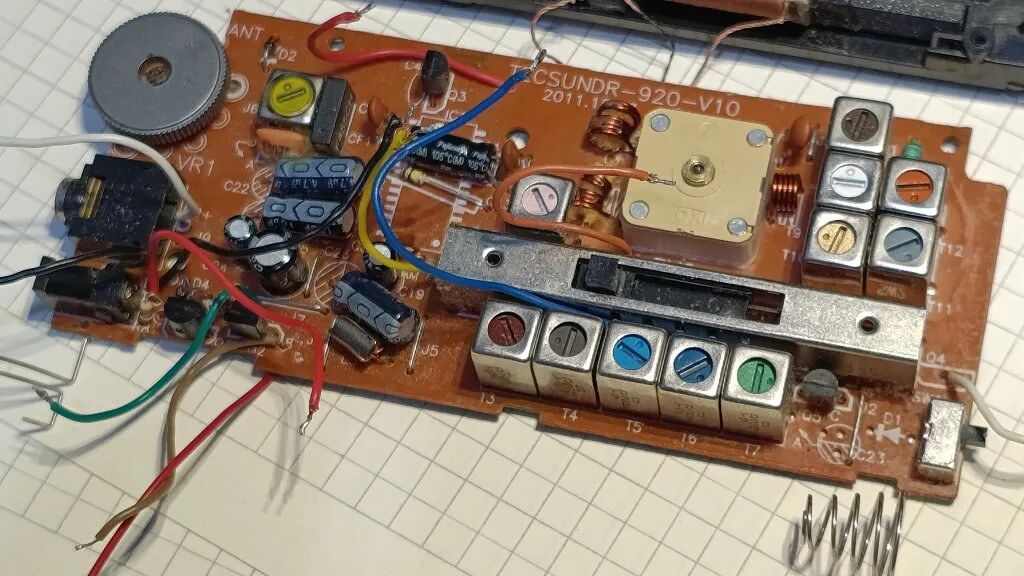

▲ DR-920C 的元件面：板上丝印能看到 DR-920-V10 的板号，配一个金属屏蔽罩和一颗微调电容

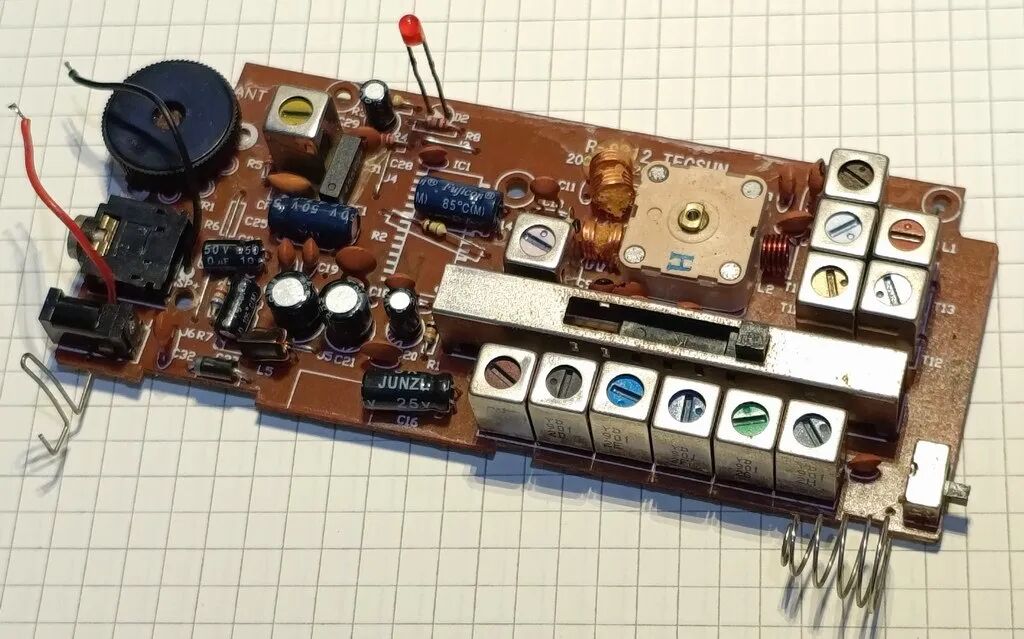

▲ R-9012 的元件面：丝印是 R-9012 TECSUN，一排六颗不同颜色的可调线圈，位置和 DR-920C 基本对得上
主要元件的布局是一样的。再看 PCB 走线，相似度很高。

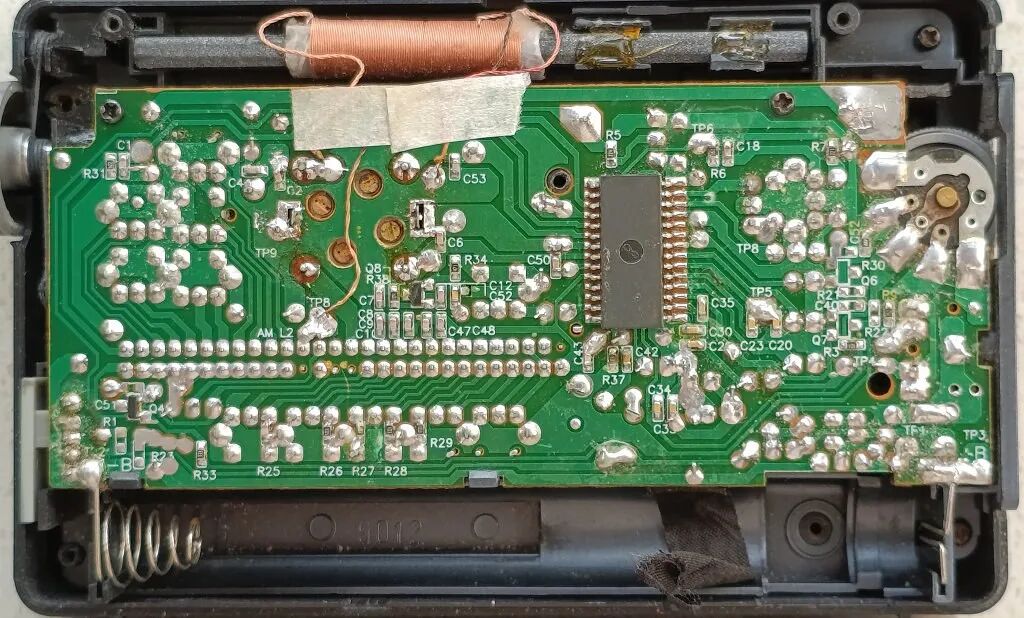

▲ 翻到焊接面：同一颗多脚芯片、同样的走线走向、同样的过孔阵列
▲ 另一台机器的焊接面：两张图叠一起看，走线几乎是同一张图
我断定 DR-920C 的 PCB 是从 R-9012 上改出来的。它多了数显频率、定时开机和闹钟，电路跟着做了调整。
这就有意思了：DR-920C 是不是 R-9012 的数显版？
六、用一台收音机去"听"另一台的本振，测出 10 个短波的真实覆盖
两个型号的 10 个短波米波段，标称覆盖范围是一样的。实际接收范围呢？DR-920C 有数字频率显示，好办；R-9012 只有刻度盘，得另想办法。
示波器直测这条路先被我否了：探头一接到那颗 AM/FM 芯片的第 5 脚（AM 本振输出），DR-920C 显示的频率立刻从 4.32 MHz 变成 3.755 MHz。探头的电容把本振拉偏了，读出来的数不能信。
拿线圈感应也不行，能量太小，示波器抓不到。那就反过来，用一台收音机去收。

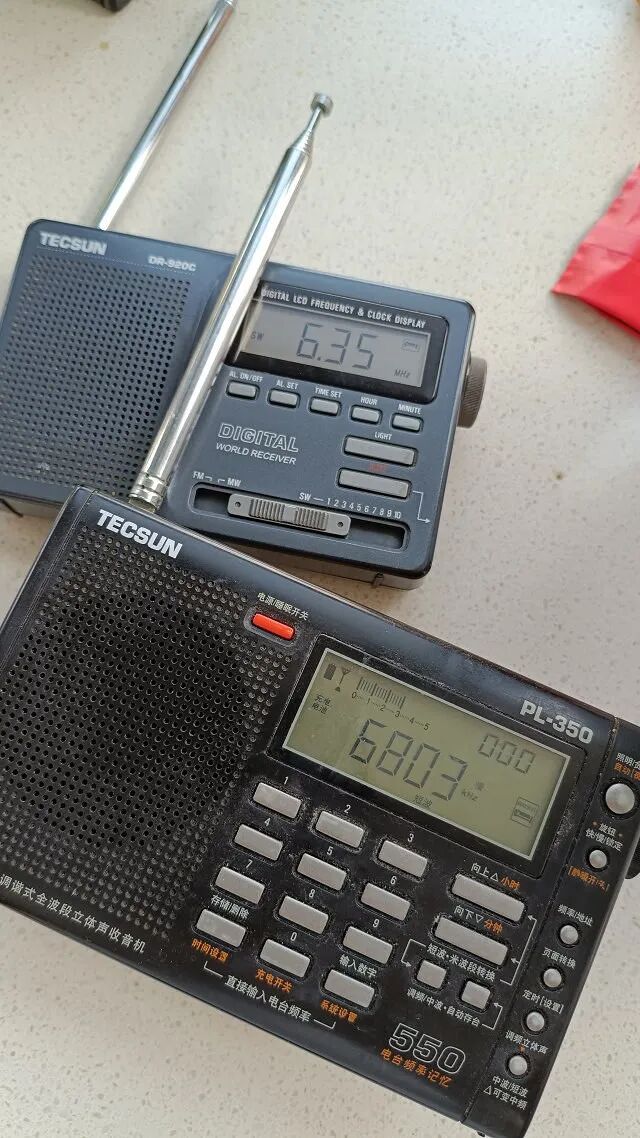

▲ 方法验证：DR-920C 显示 6.35 MHz，旁边的 PL-350 在同一位置收到 6.803 MHz，正好是 6.35 加 0.455 的中频，本振信号被抓住了
方法成立。接下来用 PL-350 搜 R-9012 每个短波段在最高端和最低端辐射出的本振频率，减掉中频，就得到接收频率的覆盖范围。

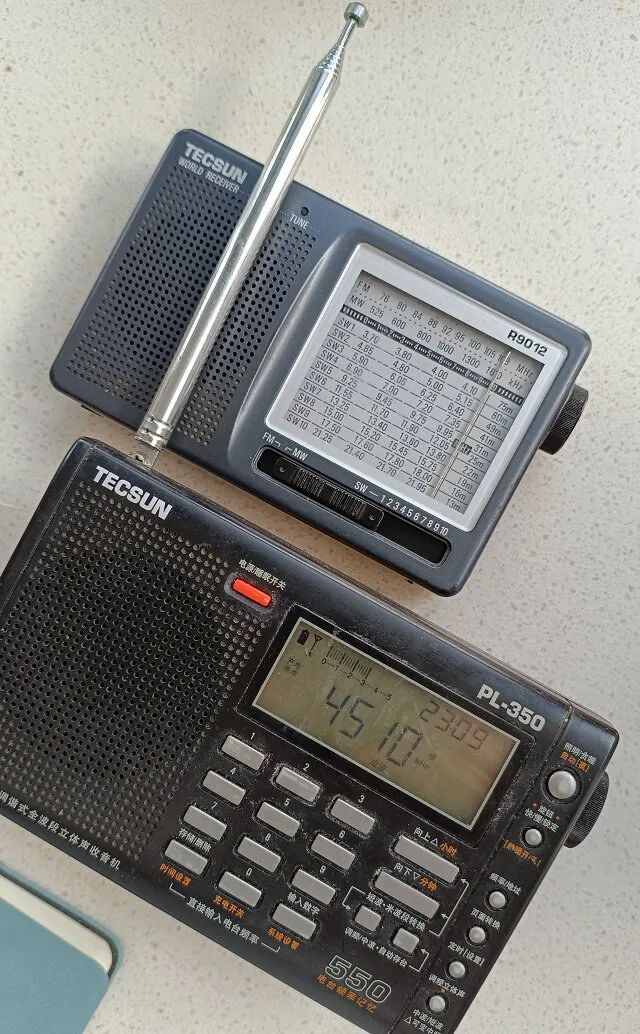

▲ 用同样的办法测 R-9012：把 PL-350 贴近机身，逐个波段记下最高端和最低端辐射出的本振频率

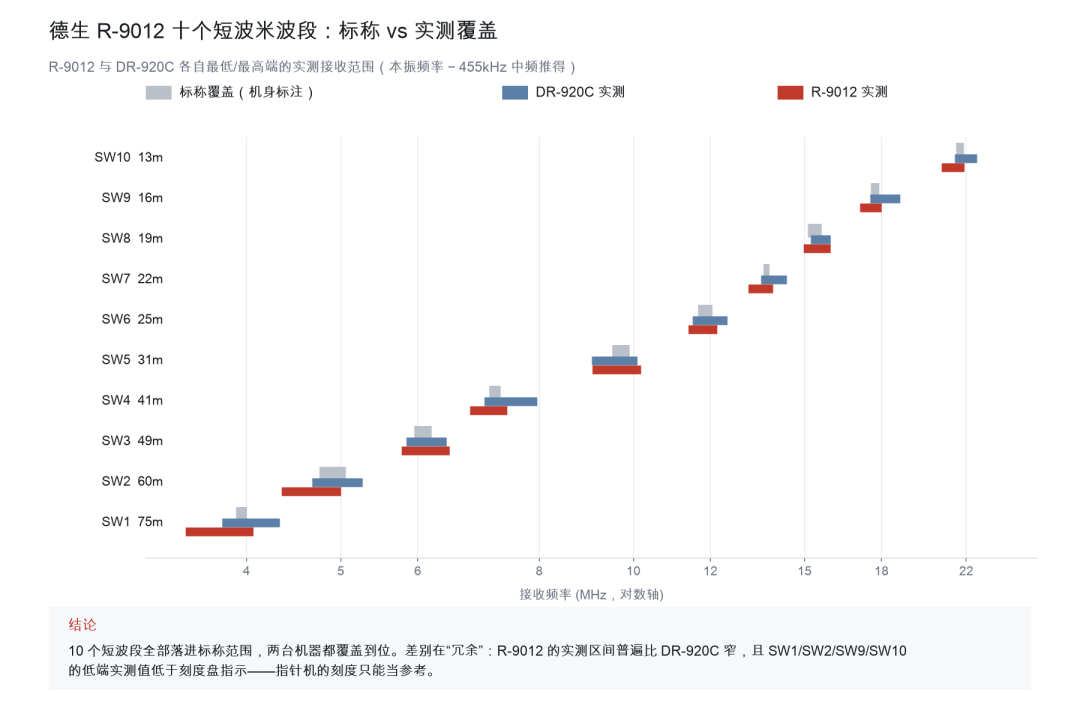

▲ 短波覆盖实测：10 个段子全部落进标称范围，但 R-9012 的"余量"比 DR-920C 窄，SW1／SW2／SW9／SW10 的低端实测值低于刻度盘指示
两台机器基本上都满足了背后标注的米波段覆盖，但各自的余量不一样。这里要说明一句：这台 DR-920C 我刚修完，换过四联可变电容（从另一台 DR-920 上拆的），没做统调，频率覆盖和出厂状态会有差异。
七、指针机的频率为什么难做准：本振回路是共用的
DR-920C 是数显频率，只要中频不偏，显示的就是准的。R-9012 全靠刻度盘指，就难了。对照上面的数据，SW1、SW2、SW9、SW10 的实际接收频率比刻度盘指示明显偏低。

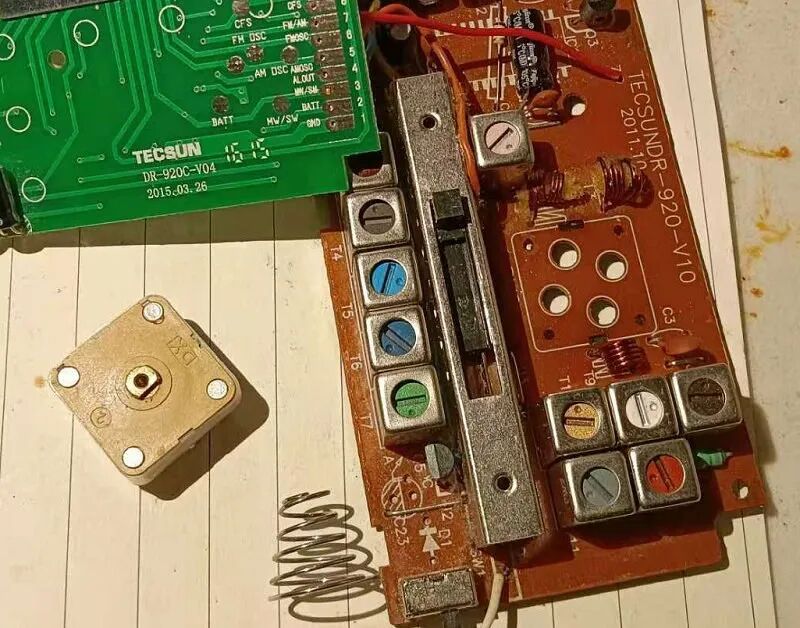

▲ 刚换下来的四联可变电容，和 DR-920C 的波段开关子板（丝印 DR-920C-V04）
超外差多波段模拟调谐收音机，本振是所有 AM 波段公用可变电容的某一连，接收频率取决于本振频率。所以一转动可变电容，所有 AM 波段的接收频率同步变化；可变电容上并联一个微调电容，用来调频率覆盖，这是一个自由度，但所有波段都要受它影响。调的是 LC 谐振回路里的 C。
L 是固定的，但也能微调，就是调线圈里的磁帽。每个波段的振荡线圈独立，各自拿到一个频率范围的自由度。不过这套设计还是做不到每个波段的最低和最高接收频率都能自由调。

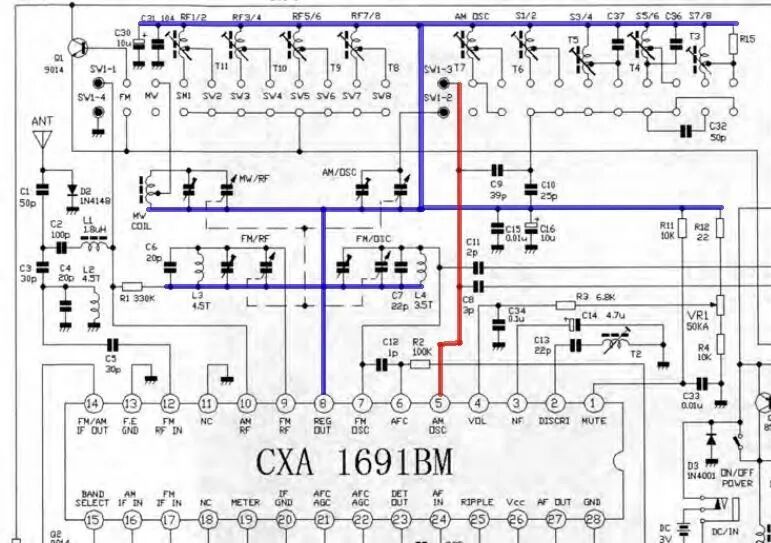

▲ 拿来当参照的德生 DR-910 线路图：蓝色标粗的是高频等效地，红色标粗的是 AM 本振脚
中波本振用了一个单独的抽头线圈，抽头处接芯片，另一端接调谐可变电容。到了短波，谐振需要的电容量大大减小，所以插入垫整电容 C9，再并联 C10 降低电容变化比例。

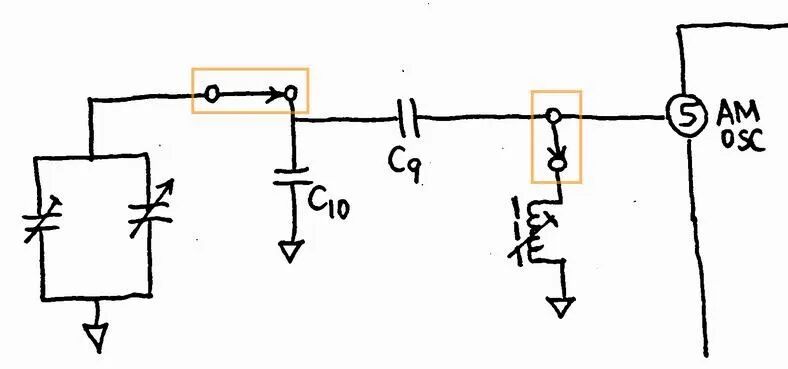

▲ 短波段的等效电路：串联的垫整电容 C9、并联的 C10，一起把本振回路的电容量拉小
理想情况是每个短波段的垫整电容、补偿电容、可调电感都单独一套。但出于尺寸和成本，未必这么做。DR-910 的线路图里，短波 8 个波段用了 4 个带抽头的可调电感，两波段共用一套磁芯，就没法独立微调了。

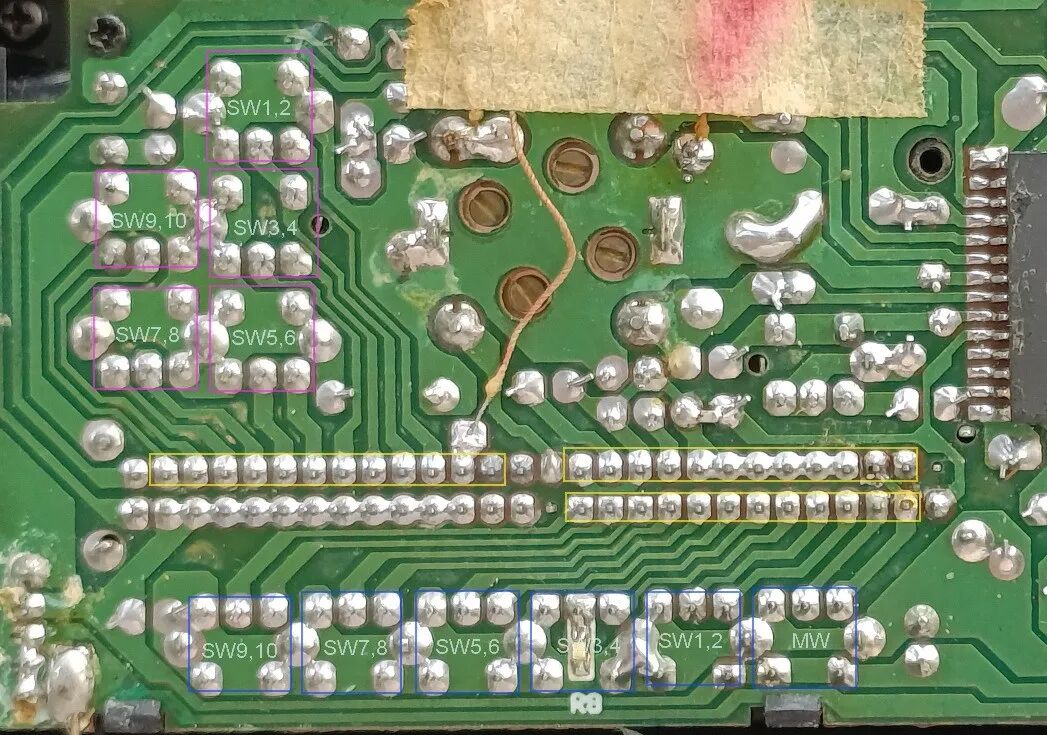

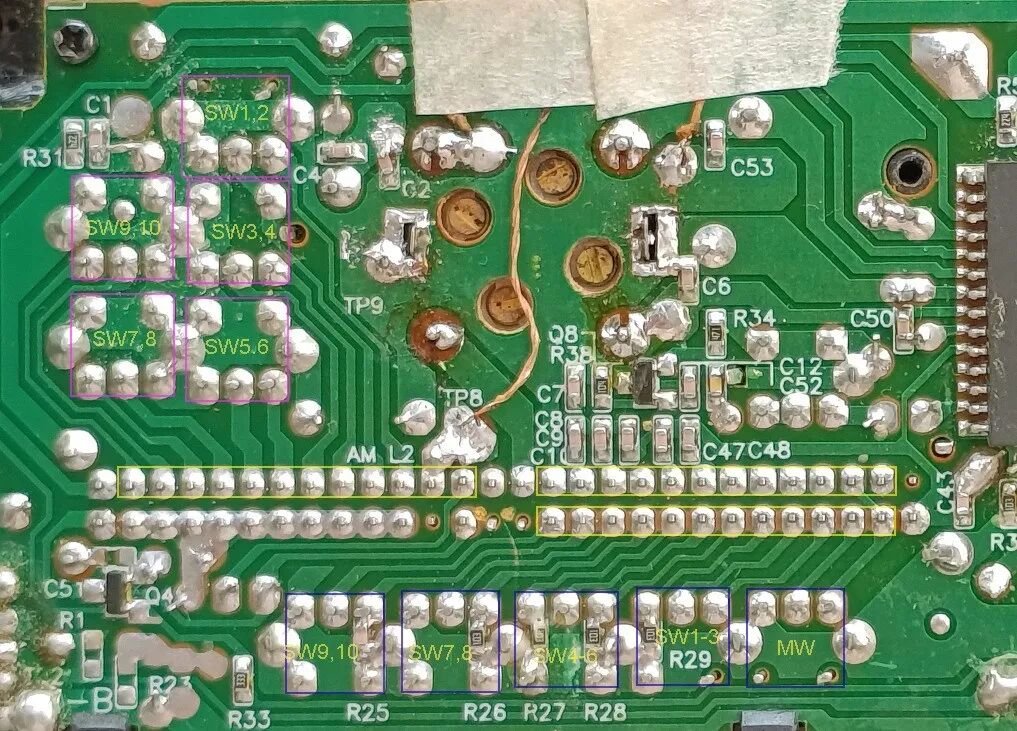

▲ R-9012 焊接面上的短波段分组：彩色框圈的是共用同一套元件的段位
▲ 另一台机器的同一处标注：分组和上一张并不完全一样
DR-920C、R-9012 的 AM 调谐电路都能从照片上捋出来，形式都和 DR-910 一样。两台都是 10 个短波段，但 DR-920C 的本振线圈少一个，于是 SW1 到 SW6 改成三个波段共用一个线圈（两抽头）。垫整电容上，DR-920C 分了 4 种组合，R-9012 是 3 种。
两者的短波天线回路相同：每两个短波段共用一个带抽头的可调线圈，分别形成固定调谐的带通滤波器，可变电容只在中波才起作用。
这类普及型多波段收音机，是把短波段一小截一小截地展开，改善短波频率范围宽、电台密集难调准的问题。但简化过的天线回路，注定了它的镜像抑制能力比较差。
八、值不值得收
分两头说。
想收一台纯模拟、10 个短波、拿来当参照或怀旧的袖珍机，它值。10 个短波米波段在同类里算多，有机壳实体刻度盘，调谐手感比 R-1012 那代好，可调线圈密到有模拟味。闲鱼上这类老机不贵，成色好的也不难找。
想拿它天天听，或者你不想动手，那就打个折。这类老机的波段开关是通病，4 刀 12 掷靠弹性接触点，几十年下来氧化是迟早的事。我这台靠清洁剂救回来了，但只是"救回来"，不是"治好"，指望它像新机一样稳，不现实。
想修呢？这台属于难度中等偏低的类型：不用拆开关，清洁剂加反复拨动就能明显改善；耳机座这类小毛病也简单。真麻烦在于配不到件，波段开关没有购买渠道，坏了只能拆尸体。
一句话：当参照机、当情怀，值；当主力机，不值。
常见问题
Q1：德生 R-9012 和 DR-920C 有什么区别？
最直接的区别是显示方式：R-9012 是机械调谐加指针刻度盘，DR-920C 是机械调谐加数字频率显示，还多了定时开机和闹钟。拆开看，两者用的是同一套框架和同一套模具，PCB 同源，DR-920C 的板子是在 R-9012 基础上改出来的。波段都是 10 个短波米波段，但 DR-920C 的本振线圈少一个，SW1 到 SW6 改成三波段共用一个。
Q2：收音机所有波段都是 FM、只有一种声音，是什么原因？
先看波段开关。老式多波段收音机的波段开关是机械触点结构（这台是 4 刀 12 掷、56 个引脚），触点氧化之后会出现"拨到哪个波段都在同一个波段"的现象。可以先不拆机，喷电子清洁剂、反复拨动开关试一次。还不行，再考虑开关本身变形或断裂。另外，如果只是喇叭不响、而且是插过耳机之后才出现，那多半是耳机插座接触不良，它内部有个弹片，插拔多了会弹不回来。
Q3：二手德生 R-9012 收音机值不值得买？
看你打算怎么用。想收藏、当参照机、听个情怀，值，纯模拟机械调谐、10 个短波米波段，这个配置在袖珍机里不多。想当日常主力机，不建议，波段开关老化是这类老机绕不过去的问题。收之前尽量让卖家拍一段通电试机的视频，重点听拨波段的时候声音掉不掉。
Q4：为什么不用示波器直接测指针收音机的频率？
直接测本振会被探头拉偏。探头的寄生电容并到本振回路上，频率当场就变，我实测过，接上去之后读数从 4.32 MHz 掉到 3.755 MHz，这个数没有参考价值。想非接触地测，可以拿一台数字调谐收音机去搜它辐射出的本振信号，再减掉中频。
