摩托罗拉电子管调频调幅收音机的检修(一)

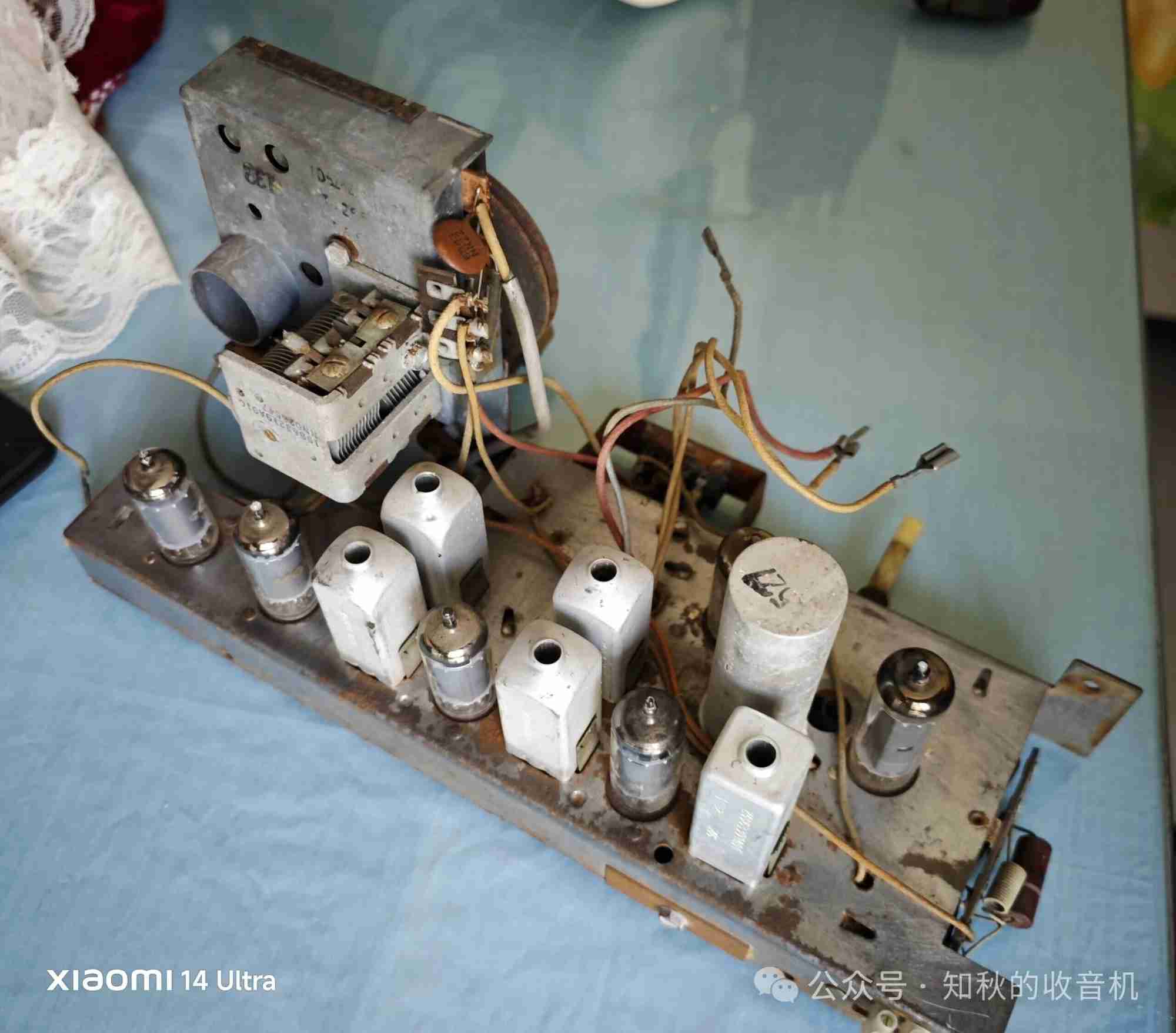

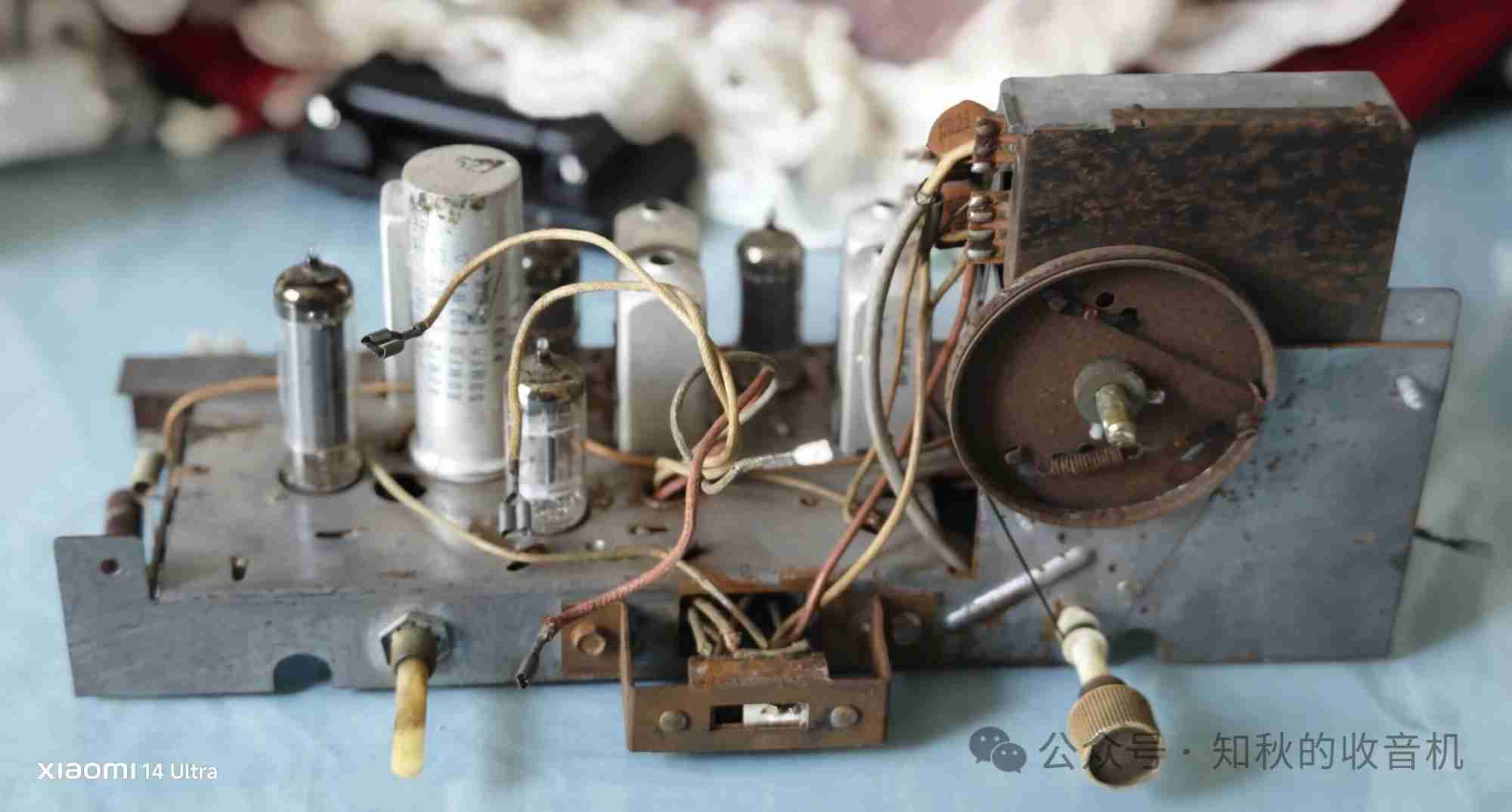

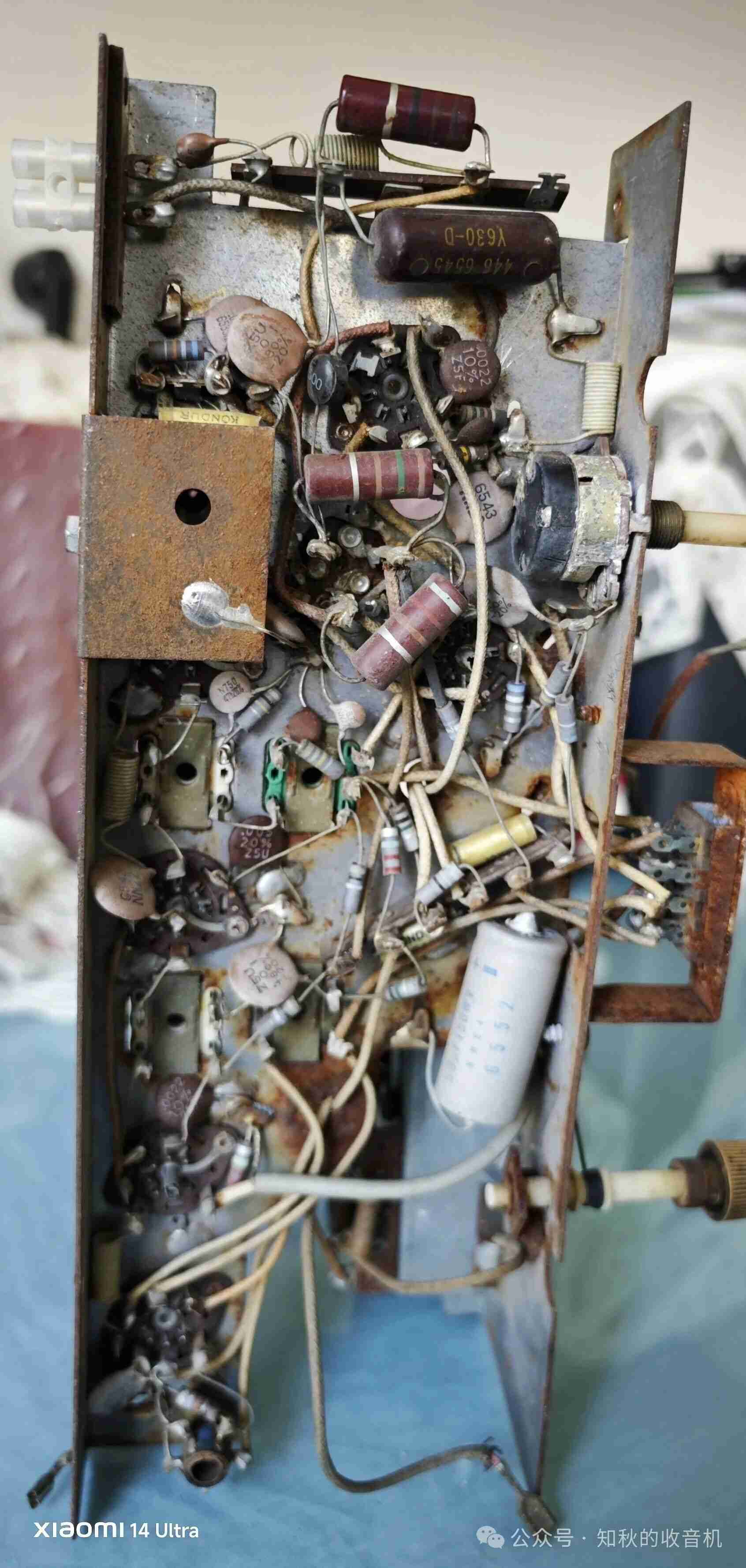

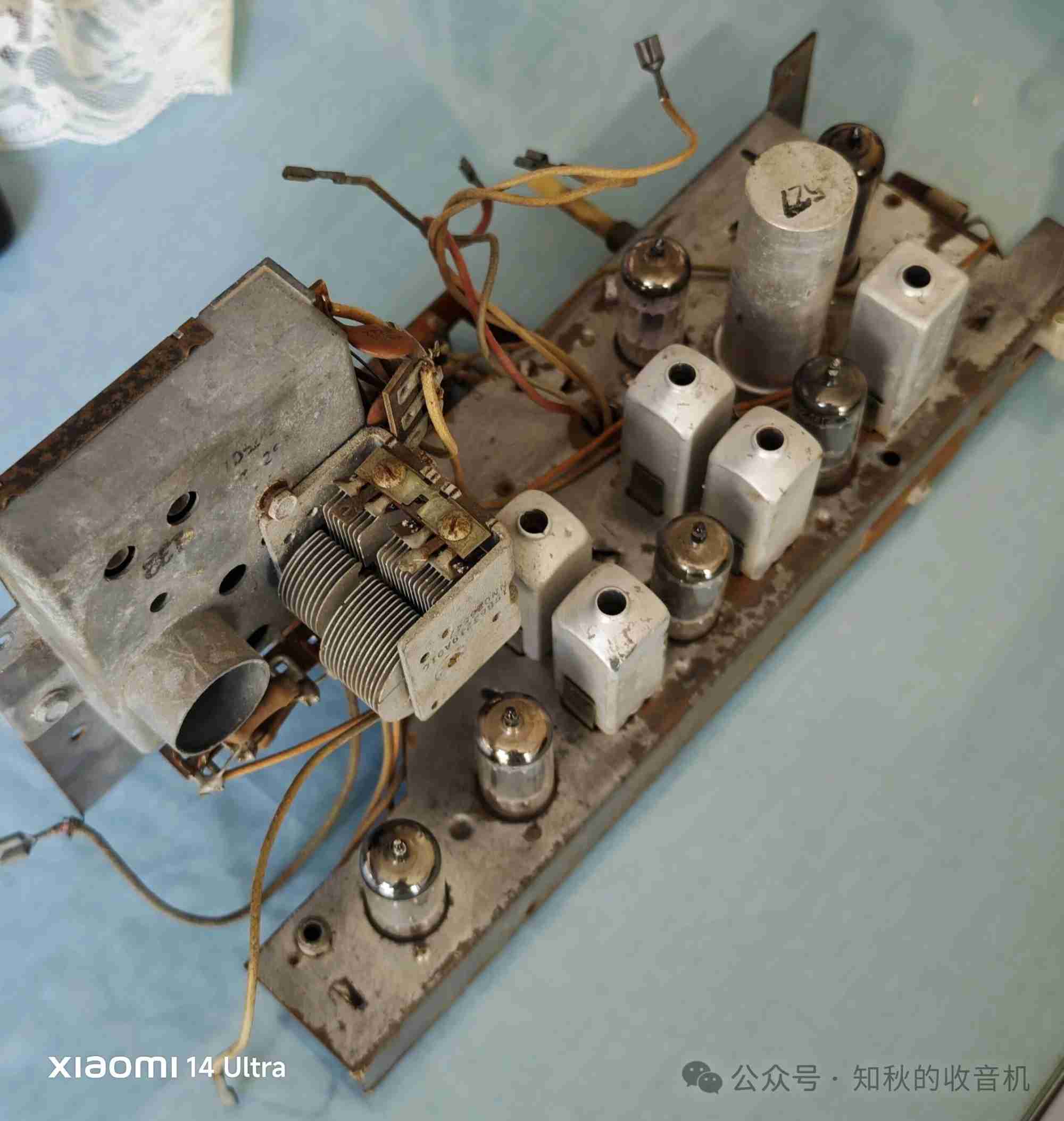

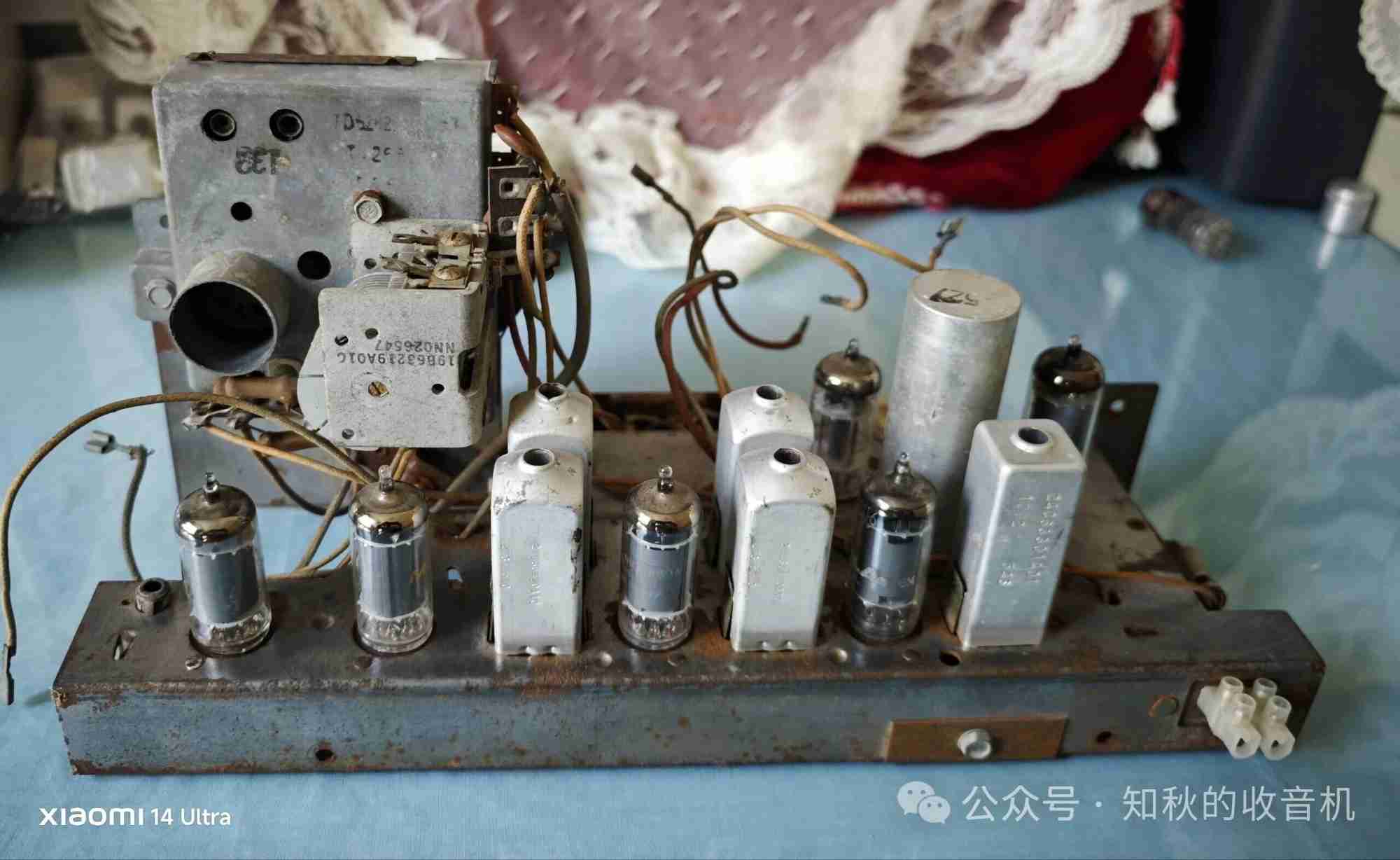

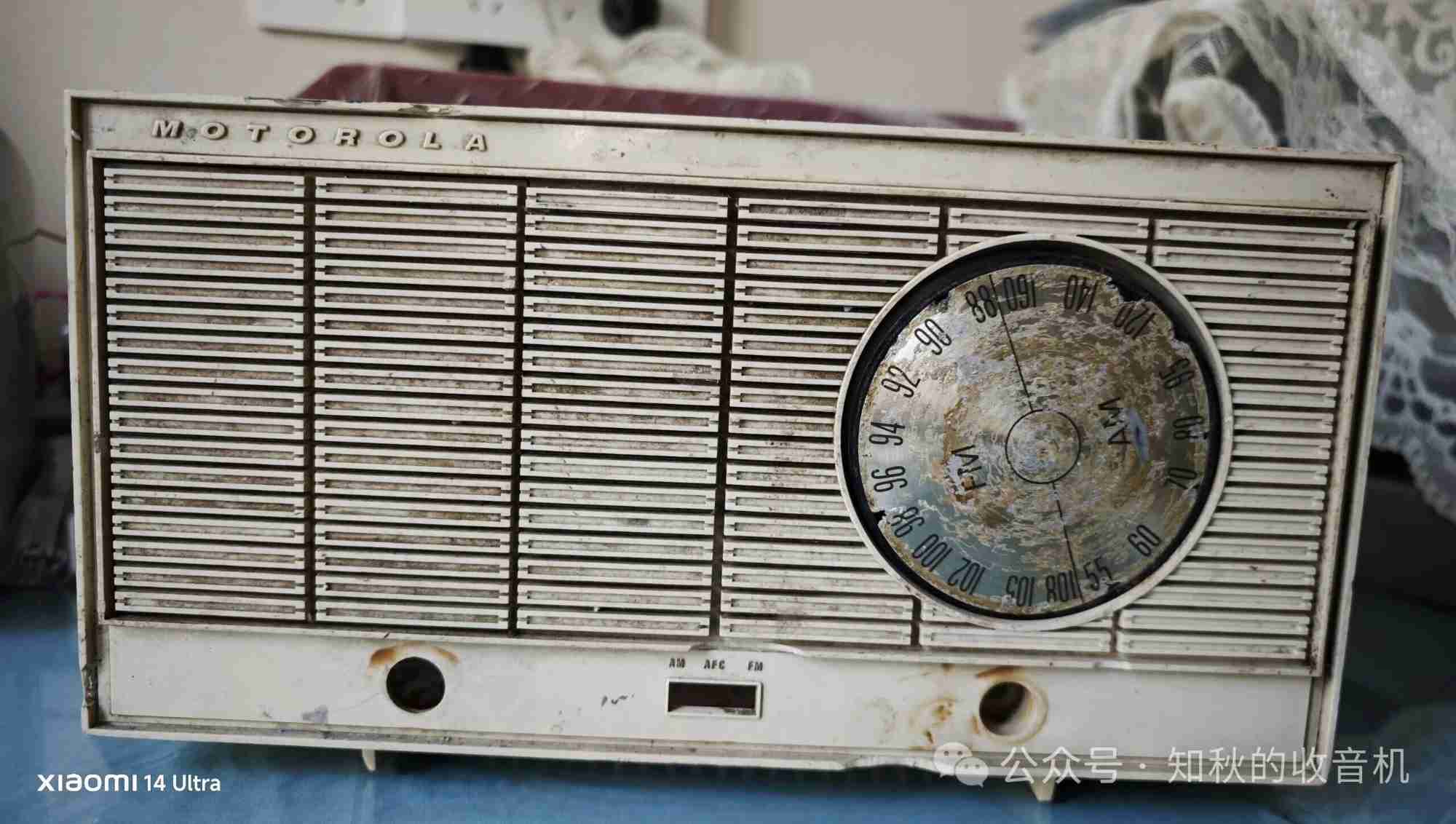

网上淘了一台机壳正面有摩托罗拉的英文字母,不知道是摩托罗拉的什么型号的收音机,此机也是串丝机,使用110伏电压,共用七只电子管,调频部分是两级中放,一极鉴频。调幅部分是正常的两级中放。所用电子管型号:12DT8 12BE6 12BA6 12BA6 12AU6,12AV6 50c5,管子都是摩托罗拉原装管。从管子型号和中放级数看,这是台高档收音机。

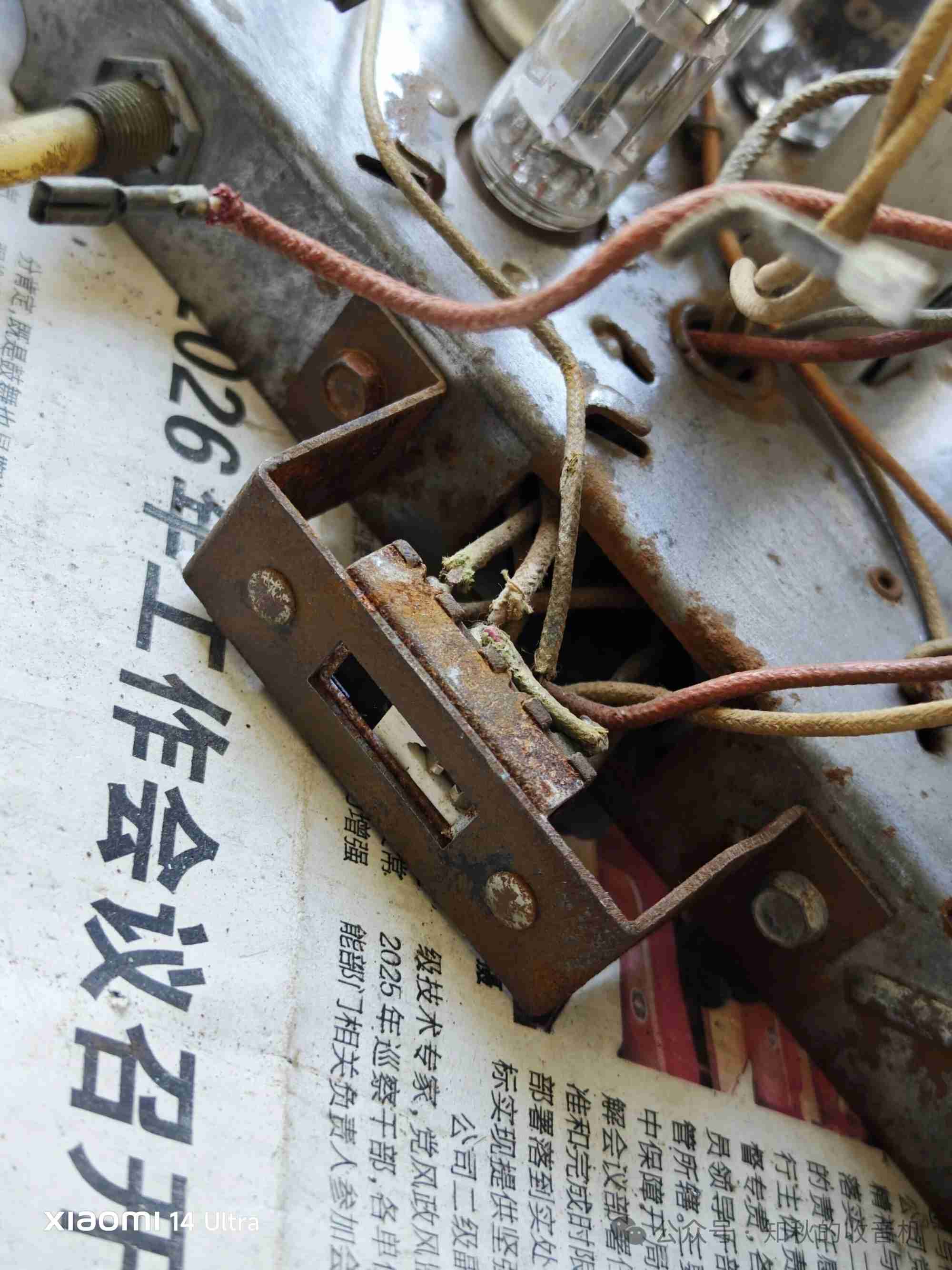

现在的情况是缺12DT8(调频变频),少输出变压器,波短开关拨钮坏。查功放管50c5输出阻抗是2.5k,这种阻抗输出变压器很难买到,不知道能否用6P1管输出变压器代用,有知道的朋友可以在评论区留言交流。如果自己绕初级应该绕多少圈,次级多少圈,线经多少?有知道朋友也可留言交流。
