最简单的调频收音机，只有两个零件！





仅用两个零件，做出一台不用电的调频收音机！零难度DIY教程



在这个满是集成电路、蓝牙WiFi、智能芯片的时代，你敢相信吗？只用一个二极管、一副高阻耳机，不用电池、不用电源，就能做出一台能听广播的收音机。



这不是天方夜谭，而是无线电世界最纯粹的浪漫——极简版矿石收音机。它褪去了所有复杂电路，回归无线电接收的本质，新手也能轻松上手，感受隔空收音的神奇。



两个核心零件，解锁无线电奥秘



打造这台极简收音机，无需复杂元器件，只需要准备两样核心配件：



1. 检波二极管：优先选择2AP9型锗二极管，它是矿石收音机的核心“心脏”，负责把空中的高频无线电波，转化成能被耳朵听见的音频信号，替代了早期矿石收音机里的天然矿石，性能更稳定、更容易获取。

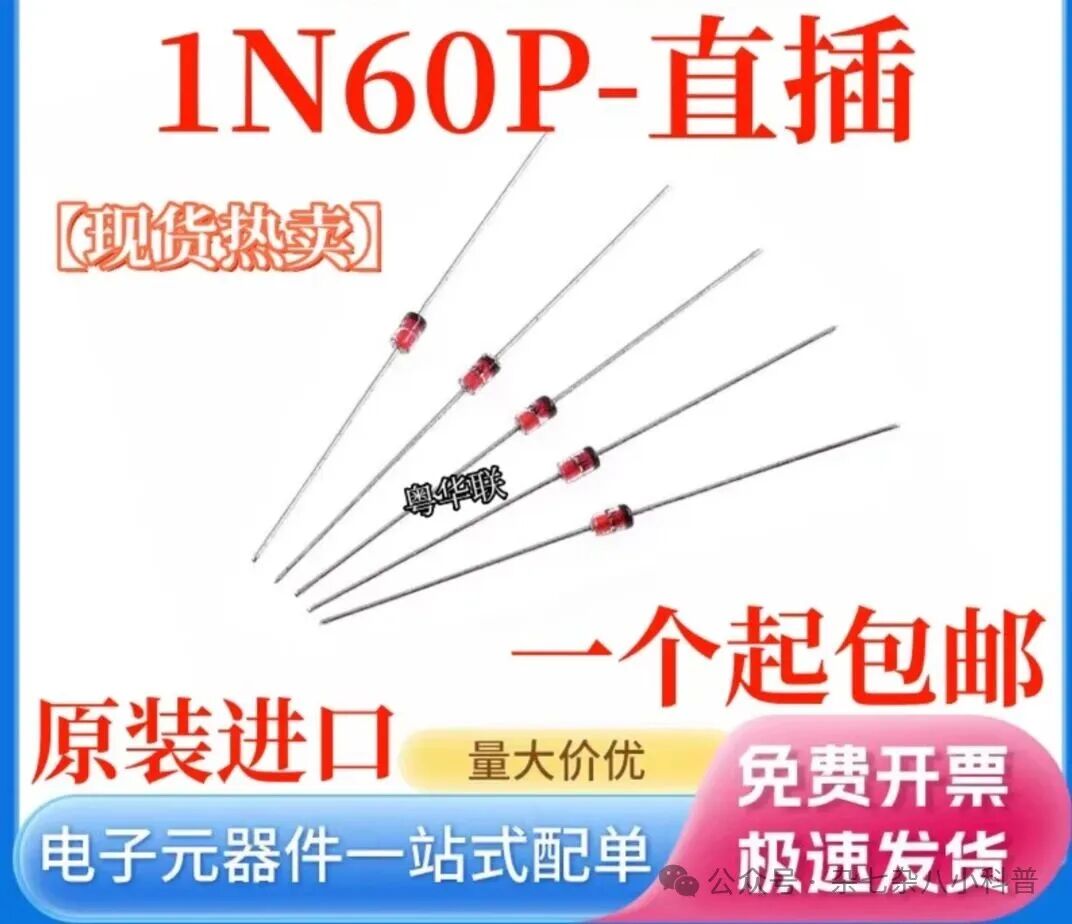

没有2AP9不要紧，万能淘宝上的1N60P二极管也可以用

2. 高阻耳机：2000欧姆以上的高阻抗耳机最好，普通手机耳机、蓝牙耳机完全无法使用。因为矿石收音机没有电源放大信号，只有高阻耳机才能捕捉到微弱的音频电流，发出清晰的声音。

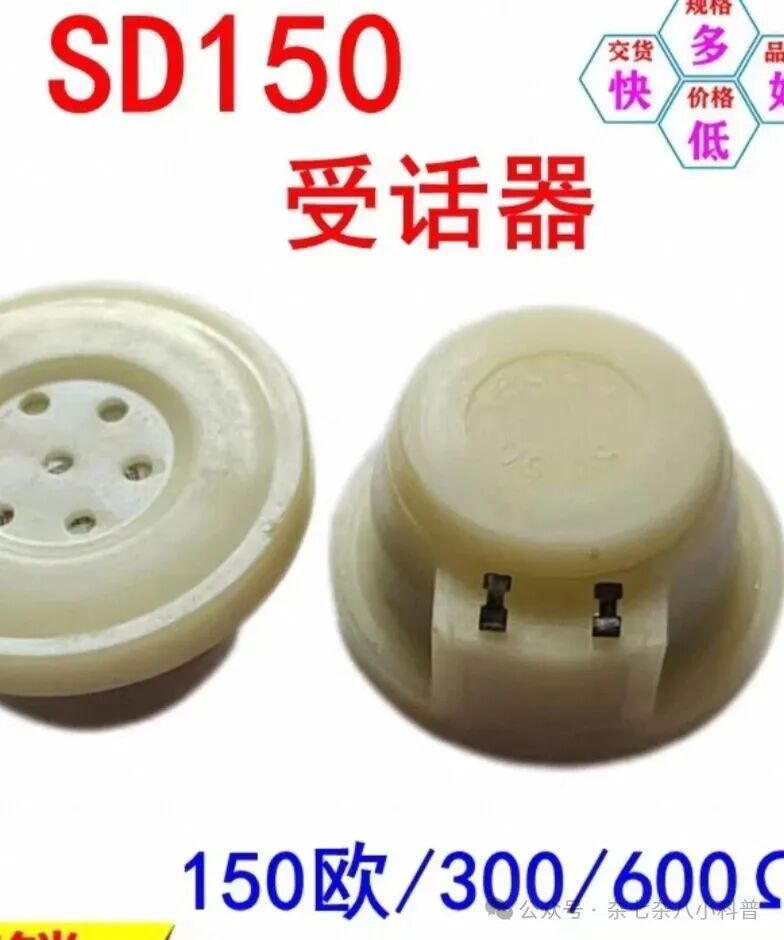

 但是这样的高阻耳机同样不好找，不要紧，万能淘宝再次发力，这种150欧的受话器也勉强可以用。

除此之外，只需要准备一根2米长的导线当天线，就能完成全部组装。



三步组装，零门槛上手



整个制作过程不用焊接、不用专业工具，三分钟就能完成，新手也能一次成功：



第一步，搭建天线。将长导线弯成U形折合振子，伸出窗外，或尽量靠近窗户，作为接收无线电波的天线。

第二步，连接发声装置。把高阻耳机的两个接线端，分别连接二极管的两个引脚，天线的两端也分别接二极管两个引脚。

第三步，调试收听。戴上高阻耳机，调整天线的方向，就能听到本地调频广播电台的声音。

 示意图如下，画的粗糙了点。







不用电也能发声，原理超简单



这台极简收音机最神奇的地方，就是全程无需任何外部电源，完全依靠空中无线电波自身的能量驱动发声，完美诠释了无源接收的核心原理。



我们身边的空间里，布满了广播电台发射的无线电波，天线就像一个“捕捉器”，将这些微弱的高频信号收集起来；二极管发挥检波作用，过滤掉高频载波，把隐藏在电波里的音频信号分离出来；最后，微弱的音频电流直接流入高阻耳机，驱动振膜发声，让我们听到广播声音。



没有三极管放大、没有集成电路、没有电池供电，两个零件各司其职，就能完成信号接收、检波、发声全流程，这也是无线电技术最初的模样。







不妨动手试一试，感受两个零件碰撞出的神奇魔力，解锁属于自己的无线电小世界，这份简单又治愈的DIY乐趣，千万别错过！
