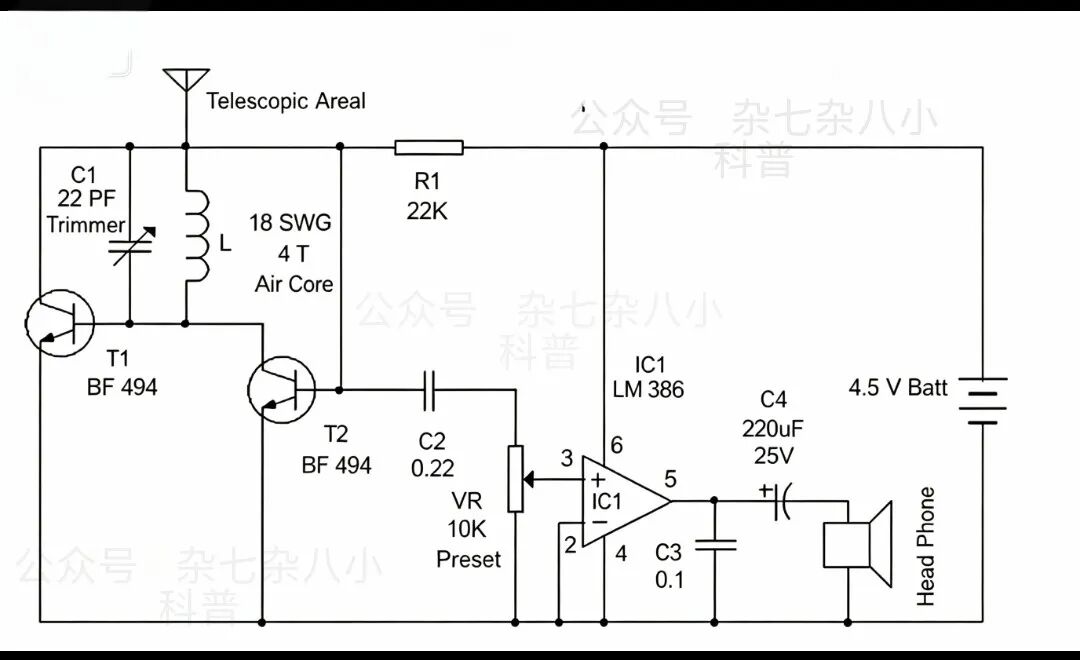

分享一个很简单的FM收音机电路设计，真是做到了能省就省 广播发烧网 发布于 2026-8-20 07:02 电路及维修 最近眼睛不太好，写长篇比较吃力，写几个短篇休息一下。其实我也知道，很多朋友并不想看我过多的啰嗦，只想那些简单直接的干货硬货。今天就给大家分享一个很有特点的FM收音机电路，不说废话，简明扼要。 这是一个电路很简单，但又很有特点的FM收音机接收电路。简洁的电路设计很适合做成口袋式FM收音机。 下图为元件模拟图 FM高频接收部分采用两只高频三极管，兼具检波和放大，把调频信号还原成音频。L1线圈与22pF可变电容构成调谐谐振回路，用来调谐接收各个可用的FM电台。L1线圈是本FM收音机的关键部件。使用18号漆包铜线，在圆珠笔笔杆上绕4匝，线圈内径0.5厘米。用电感表实测电感量为0.54μH。焊接到电路板之前，务必把线圈线头位置的漆皮刮掉。为了得到清晰的声音接收效果，可能需要调整线圈匝与匝之间的间距。 检波后输出的音频信号经过LM386功放芯片放大，可以驱动小型扬声器或者耳机。整机由三节AAA或者AA电池供电，非常省电。整块电路板上只有11个元件，可以放进体积很小的外壳。 下图为整机电路图 本电路使用BF494或者BF199 NPN射频三极管可以取得非常好的效果，该器件增益带宽可达1100MHz。其它可替代型号有2N5109（增益带宽1200MHz）、9018（增益带宽800MHz）等等。 天线使用一段约60厘米（2英尺）的导线或拉杆天线，串联10pF电容。R2为10K电位器，用来控制收音机音量。 下图为验证电路临时搭建的调试平台(未完成），方便起见，采用了小型可调电容和可调电阻，正式制作时可换用大型元件。 制作中常见问题以及解决办法 接收不到信号：天线太短，拉长它。检查线圈匝数。检查焊接点。 调谐漂移：做好接地，使用单点接地。或者电池电压变低，更换电池。 强信号电台过载：串联一只小电阻。 LM386变热：优先使用耳机测试。 这个电路据原资料介绍，接收本地FM电台的效果相当不错。是不是言过其实，姑且不论。单从电路图上来看，该电路真正做到了能省就省！二个三极管的接法也很有特点，这样设计有什么好处？原资料语焉不详，其中道理，只有靠朋友们来挖掘了。 #收音机 #FM 文章目录 × 推荐阅读✦广播基本常识、收音机选择及收听经验✦不吹不黑，说书的小草莓评测科多笙SR286收音机✦50～70年代国产收音机的几款经典机型✦中国收音机百年史✦AM/FM收音机的安装与调试✦港人深度解析德生R9700DX十二波段收音机✦快乐就是如此简单，飞傲RR11便携式立体声收音机内测版体验✦浅谈网络收音机（2024版国内篇）✦德生PL757、R-9701、R-818、R-202T系列收音机原理、维修与实测数据✦带有FM收音机功能的手机选购指南 下一篇 日系BCL黄金时代三强之一，特立独行的全分立元件——东芝机皇：RP-2000F
