“春季作业”-R801副箱设计之实践篇

作者:zdj 日期:2012-04-26 人气:1685 来源:广播论坛 添加:5BCL.com
前次发表801配套音箱设计一文后,得到不少朋友的关注和支持。经过几个月的“浩瀚”工程,现在已经达到了可以交作业的阶段了。具体情况汇报如下:

一、    理论向实践的转化
我在“寒假作业”----谈谈801配套音箱的设计一文中(以下简称“寒”文),谈论了大致的设计思想。要实现这种从理论向实践转化,需要经历一个不断完善的过程。毕竟这里面多少有些创新,没有什么可参考的样本或资料。

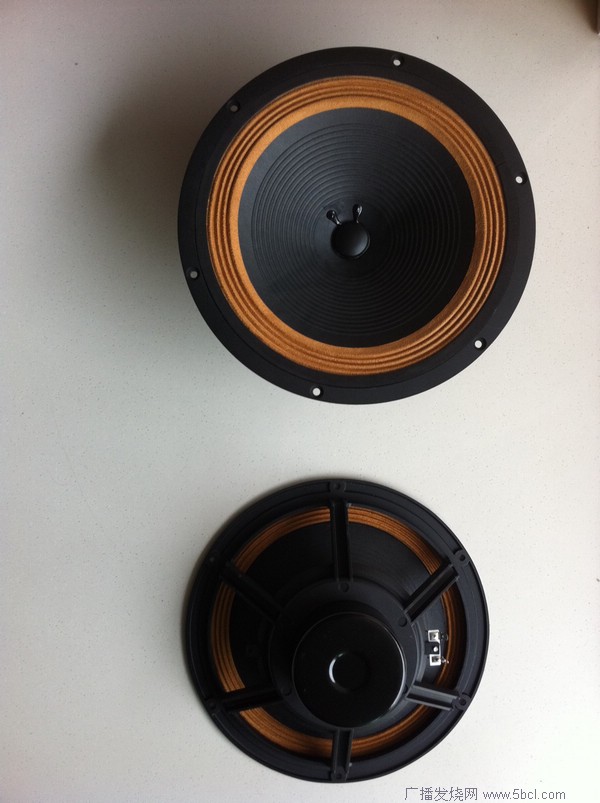

首先是喇叭的选择。高音扬声器单元已经选定博良的301和绅士宝的9500,剩下的主要就是中低音单元的选择了。在“寒”文中已经指出要选用采用“纸盆”做鼓纸的扬声器,由于现在纯纸盆的鼓纸生产厂家不赚钱,找到好的还真是很难,找了几家都不理想。




正在为难之时,发现了一种新材料不但可以达到纯纸盆的性能,还可以解决纯纸盆自身的一些缺陷(如振幅过小等)。这是一种类似“麂皮”的超柔软合成材料,由于只在一些很高端的扬声器中使用,因此至今不知这种材料的学术名称。经过反复对比,决定还是选用采用新型材料的纸盆(尽管成本有点高)。由于设计要求可以在稍大的动态下工作,因此选用了铸铝盆架。




采用这种纸盆的扬声器基本满足了我在“寒”文中的一些要求,即:有一定的动态范围,可以输出足够的声压级和人声较好。

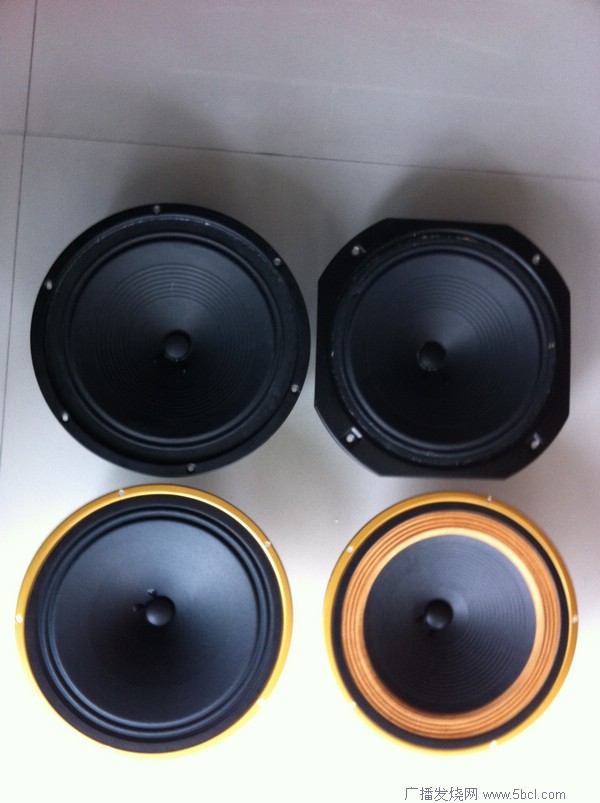

通过比较,确认了这种喇叭的鼓纸材料。


喇叭确定了,就是确定分频器和分频点。

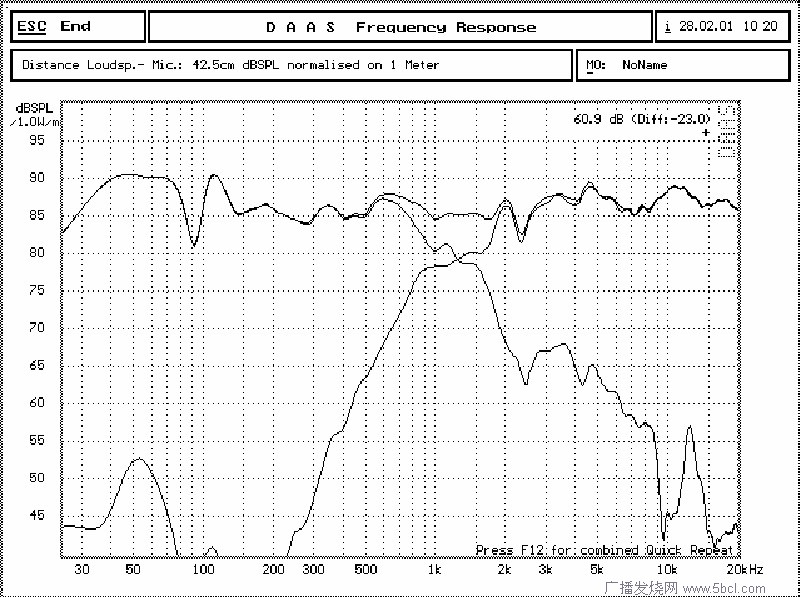

根据经验设计了一款分频器,经过初步调试感觉还行。以下是其分频曲线,从图中我们可以看出:1、即便是半开箱,其低频不但不差,甚至还可以做得“过“一些;2、分频点在1.3KHz左右;3、整体的频响曲线还算平滑,大致在±5dB内。经过试听,发现了两个问题。一是低频太多;二是由于分频点过低,高音很容易失真。




改动分频器后,将分频点提到1.8K,同时将高音增加一阶衰减,使之衰减更快。此时,高音失真问题没有了,剩下的问题就是低频过多的问题。

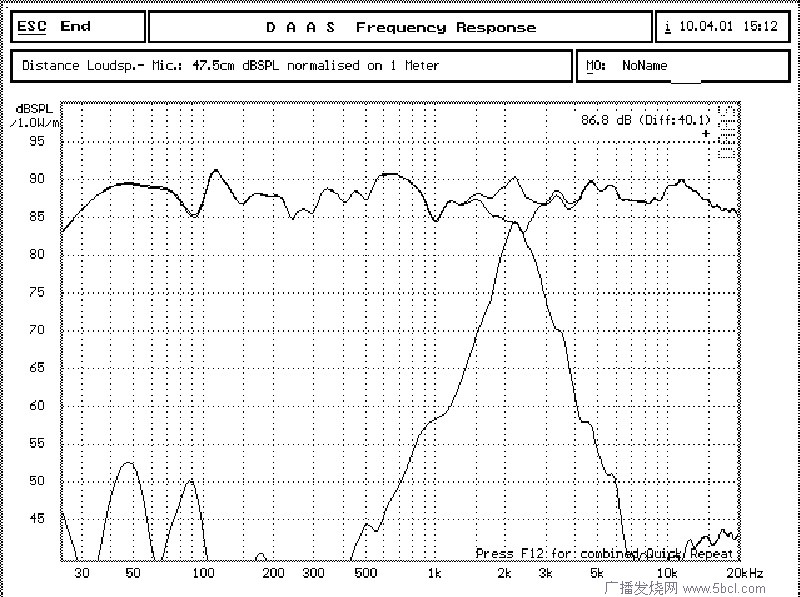

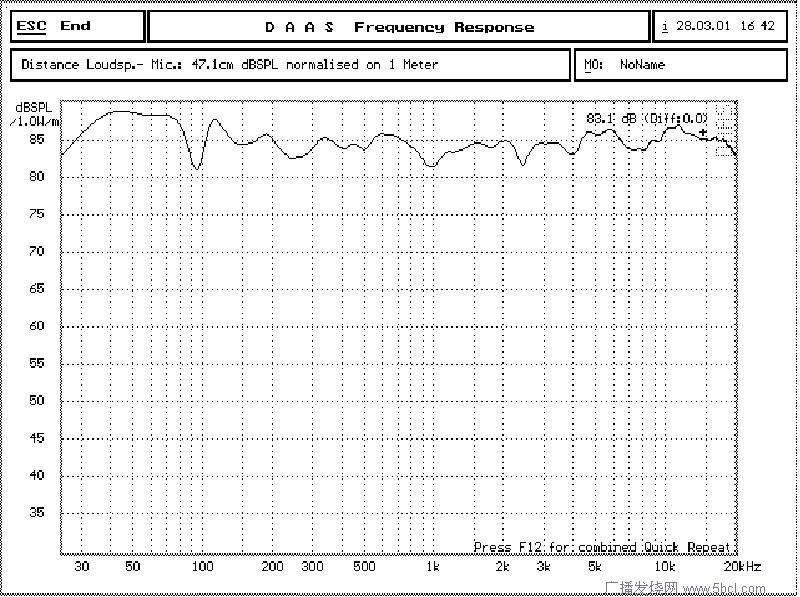

这时我们把中低频部分做适当的增减,同时联动调整了分频点到2.3K,至此听感、参数基本达到了设计要求。灵敏度在87.5dB±3dB范围内。(注:此时的两款高音单元在测试曲线上差异很小,故只给一个曲线)

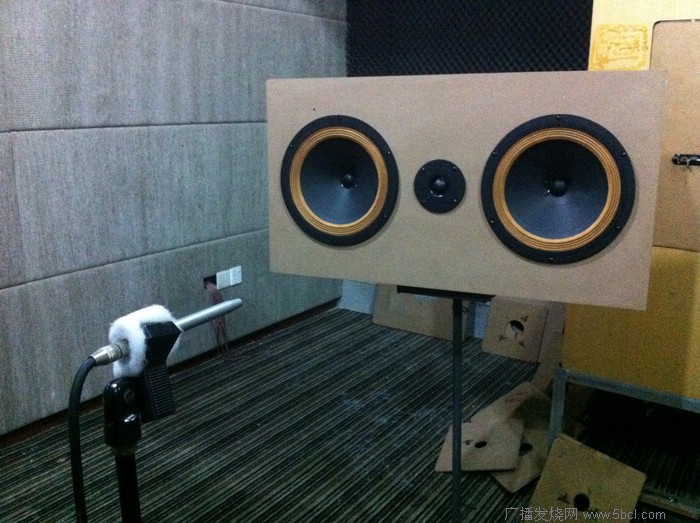

工程箱测试时:





二、    工程样机向产品样机的转化
经过测试、调试,工程样机已经基本完成,下面就是设计产品的外形了。本次虽然用户群极小,但是未了满足不同的要求,我们还是设计了几种不同价格、不同外形的产品。经历了漫长的打样后,几款样机终于送到。
由于有前面的准备工作作铺垫,样机很快装好并如期出声。

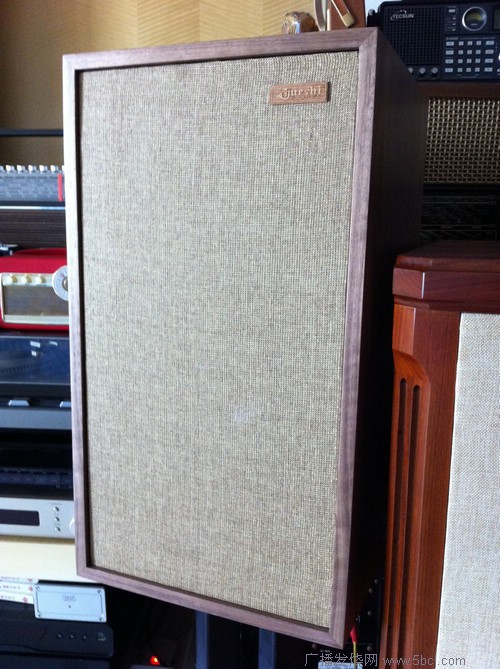

普通版的:
高音采用博良301,中低音:自己设计,委托加工。
豪华版的:
高音:绅士宝9500,中低音:自己设计,委托加工

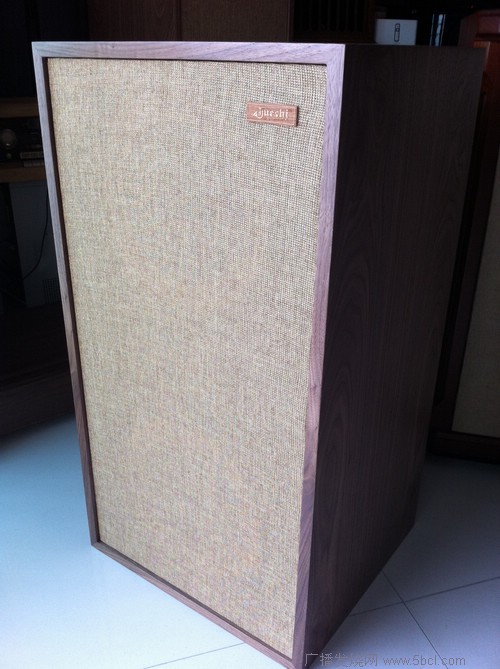

普通版的副箱

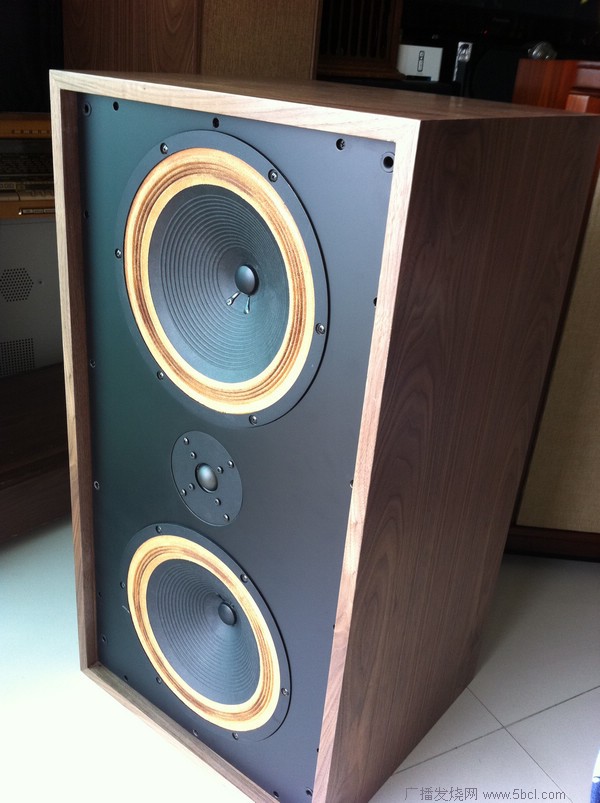

没有面网的:

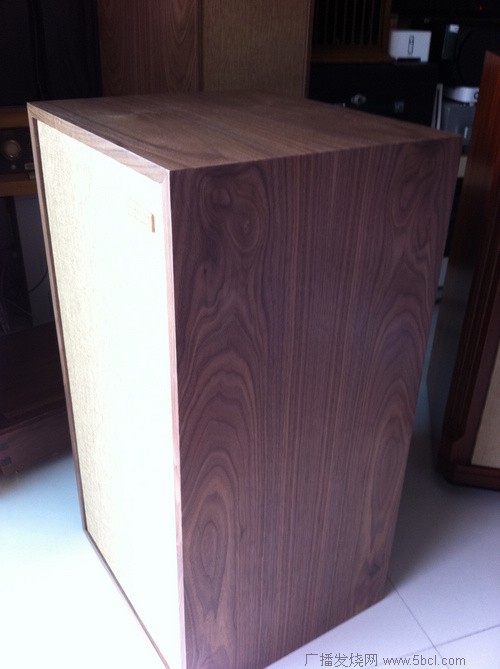

胡桃木的贴皮:

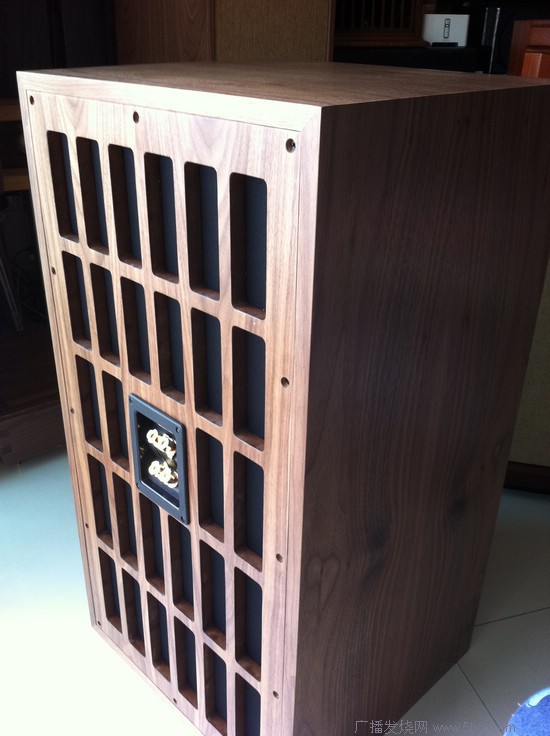

箱体的背面(可以玩双线分音的镀金接线盒)



聆听时的图片:

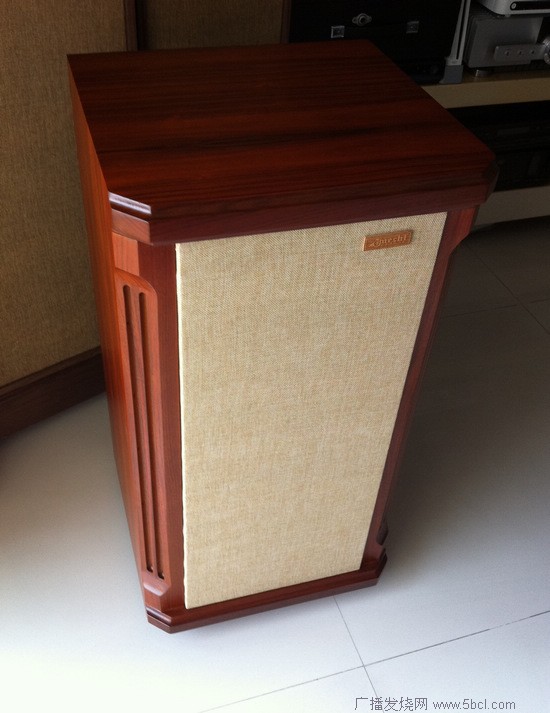

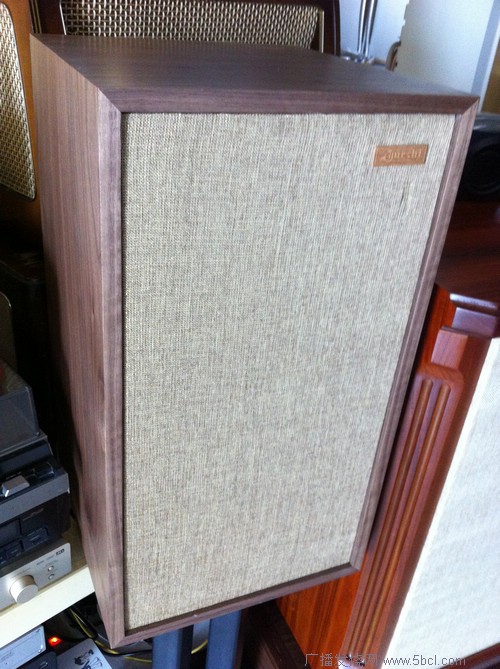

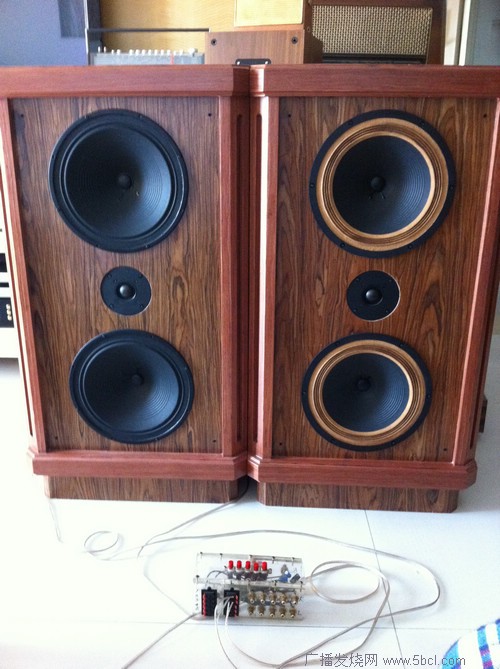

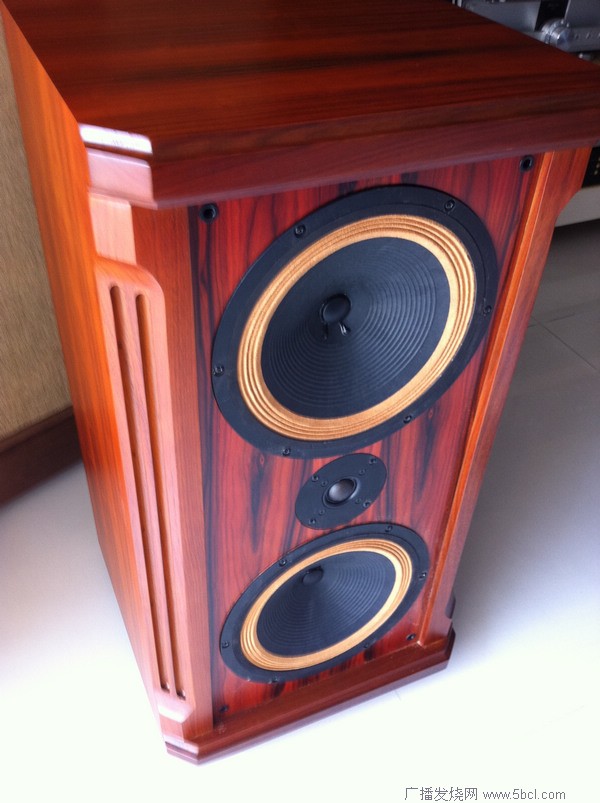

豪华箱:
外形参考天朗的设计



采用酸枝木贴皮:

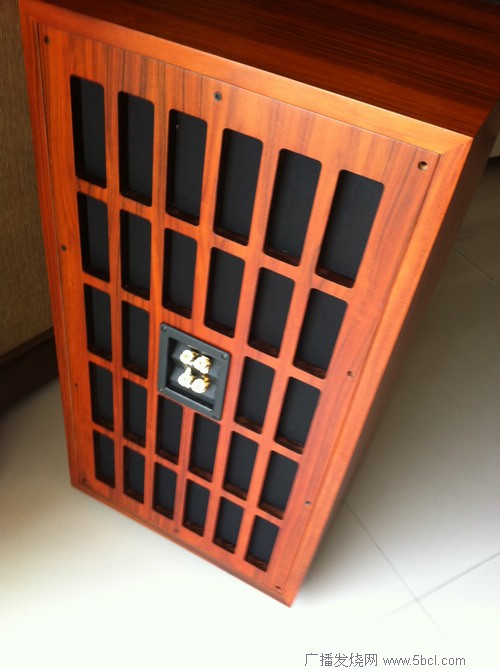

背后的接线盒

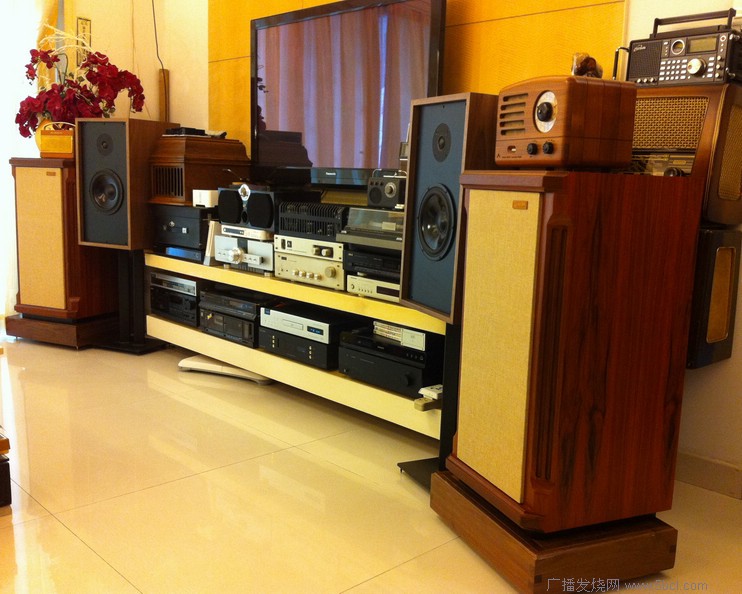

聆听时的照片:

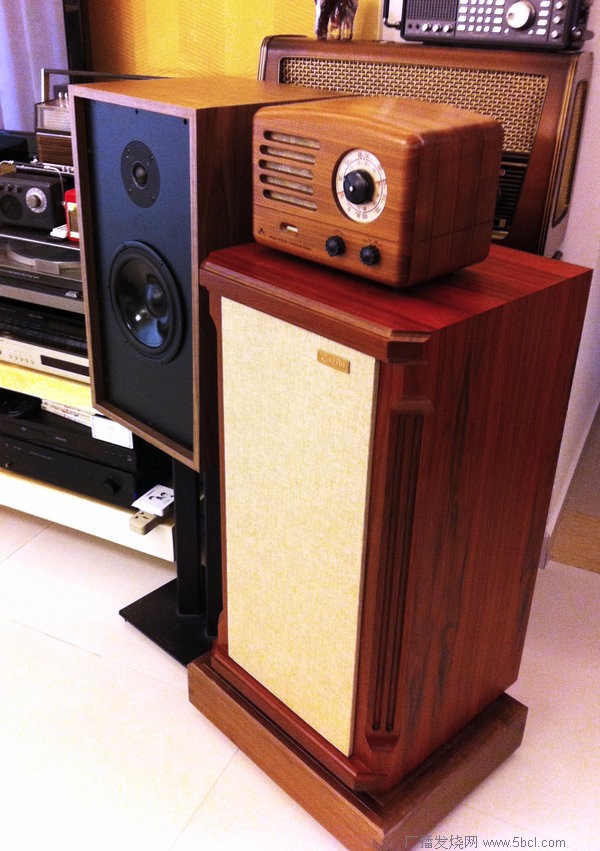

全景照:

>





三、锦上添花
在设计音箱过程中,我做半开箱的想法虽有创新,一些朋友愿意接受,但有的朋友也许愿意选择一对相对传统的音箱。为此,根据801音箱的设计原则和自己以及朋友的经验,我们另又设计了一对传统倒相音箱。这对音箱的设计风格为典型的的“英国声”,声音风格与英国的harbeth“雨后初晴”HL5、 Rogers 5/9 和Spendor S100基本一致(这三对箱子我都曾经拥有),我们的这对箱子箱体容积较大,并采用了西雅士的纸盆喇叭做中低音喇叭,高音采用绅士宝的D9500。因此声音基本具有HL5、5/9大气、更松软的风范。这对箱子搭配801的功放(也可配其他胆机或晶体机),表现也相当不错(低频的风格与新设计的半开箱区别还是比较明显),应该说其性能和聆听感受不会低于市场上1.5万元左右的进口类似风格的音箱。

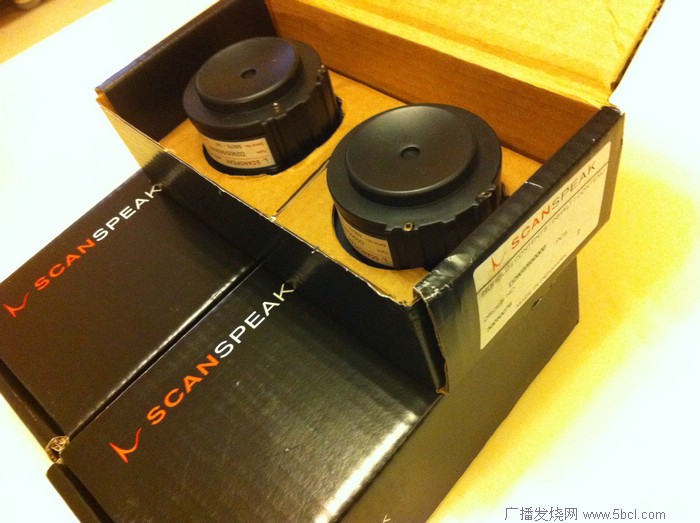

采用的绅士宝9500高音单元

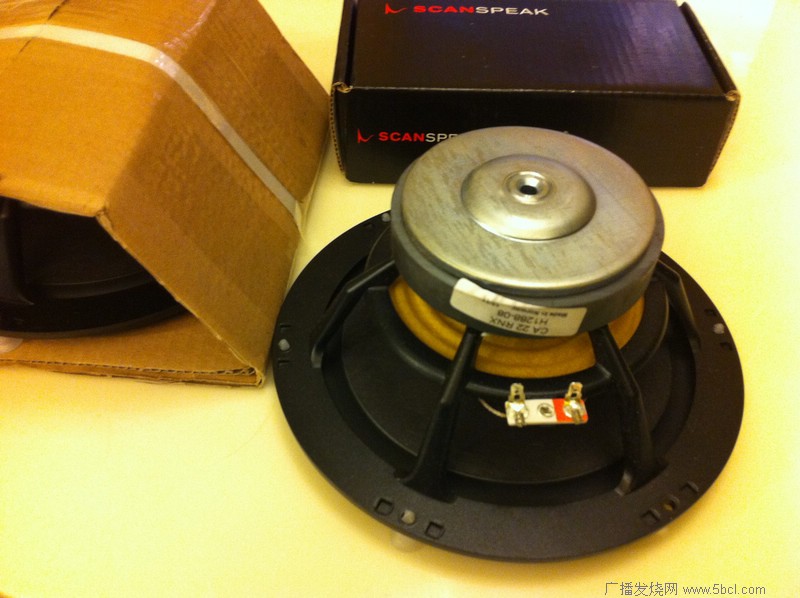

采用西雅士中低音单元

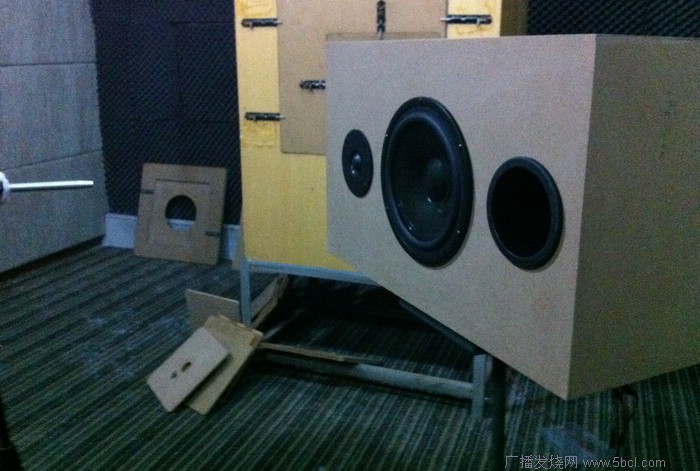

设计的工程样机在测试时:

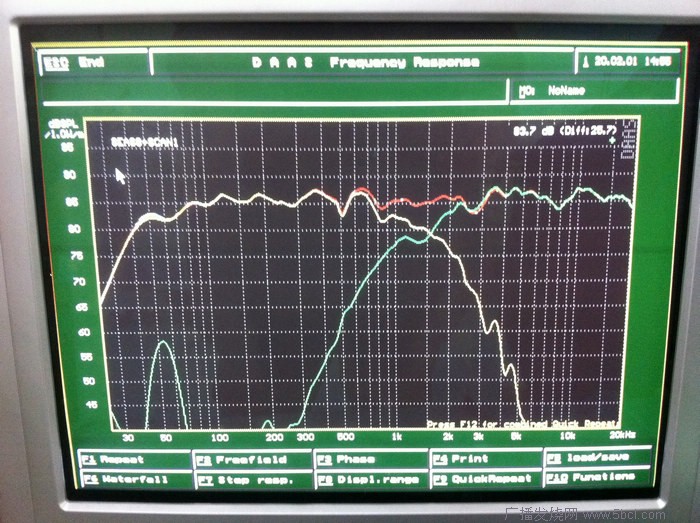

测试的曲线:

(曲线低频偏低,是由于箱体容积偏大。正式样机内部有处理,容积小了后,低频自然上去)


装成成品后:



换个角度:

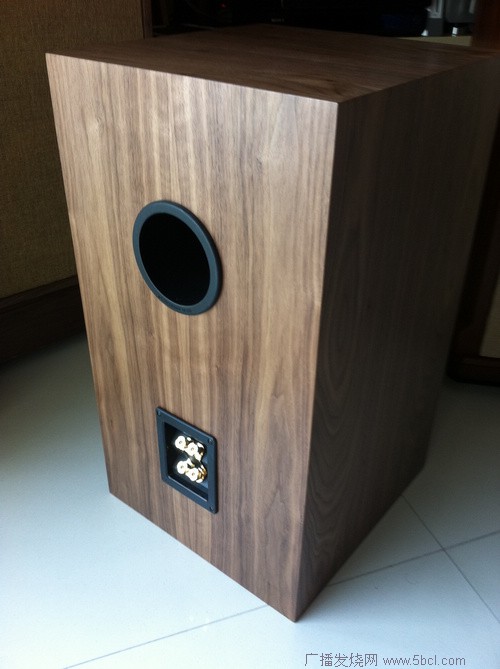

箱体背面:

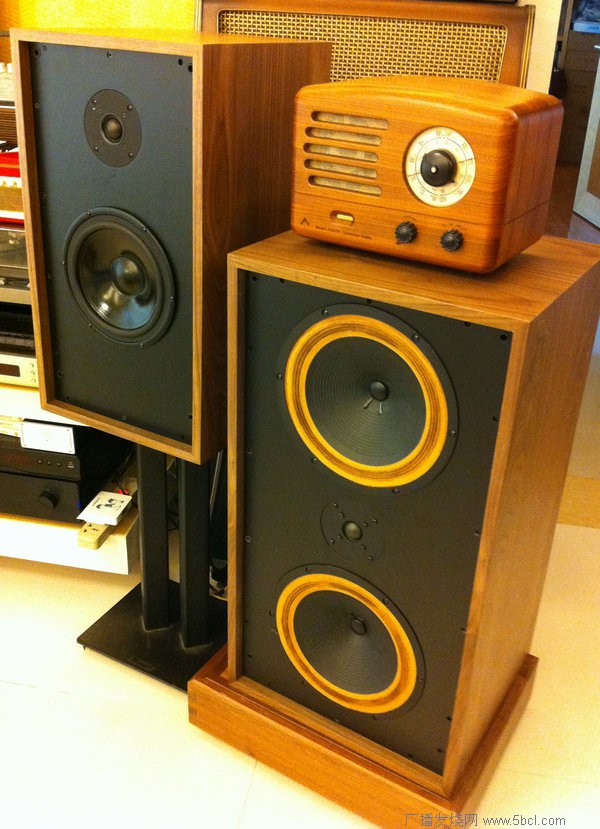

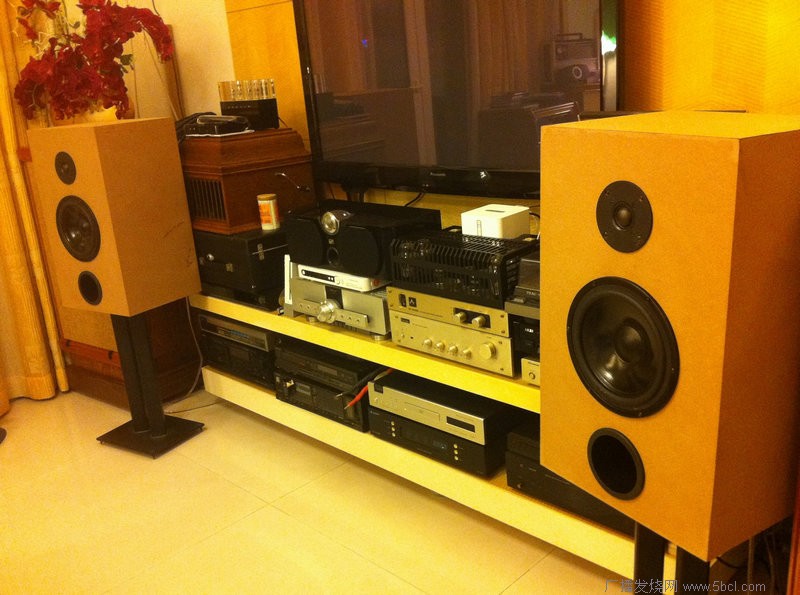

原始样箱实际聆听时:

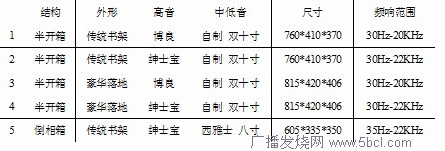

几款不同设计和采用不同喇叭单元的R801音箱的参数指标:



至此,R801副箱的设计基本完成。
