软件无线电：当电台遇上“软件定义”

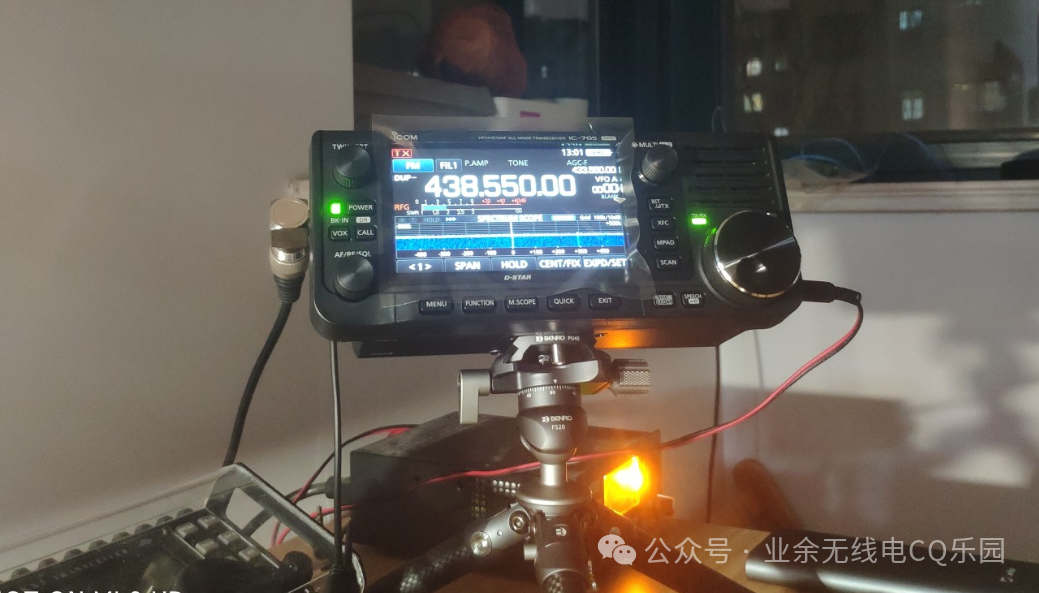

如果你最近关注过新出的短波电台，一定会发现一个趋势：几乎所有高端设备都带有彩色瀑布图，可以像雷达屏幕一样显示频段上的信号活动。这些设备有一个共同的名字——软件无线电（SDR）。今天我们就来聊聊这个让电台“脱胎换骨”的技术，看看它到底神奇在哪里。

一、什么是软件无线电？

传统电台用硬件电路完成混频、滤波、解调等功能，而SDR将这些工作交给软件和数字信号处理器（DSP）。模数转换器（ADC）将射频信号直接数字化，然后由软件算法处理。这意味着，改变工作模式只需要更新软件，而不是更换硬件。因此，SDR设备具有三大优势：噪声更低（几乎只有量化噪声）、精度更高（失真小、滤波性能好）、不易老化（参数不会随元器件老化而漂移）。

二、瀑布图：波段上的“千里眼”

SDR收发信机大多提供波段频谱显示器，也就是我们常说的“瀑布图”。它的用途非常直观：

观察波段内的信号活动，快速找到空闲频率或想要通联的电台。
观察信号的强度、发射质量和频率组成，向对方提供更精确的信号报告。
观察信号的衰落情况，快速了解当前工作波段的传播动态。

有了瀑布图，你再也不用盲目地旋转频率旋钮——整个波段的信号尽收眼底。

三、数字信号处理的核心：采样与量化

SDR的第一步是将模拟信号转换为数字信号。这里有两个关键概念：

采样率
：根据奈奎斯特定理，采样率必须高于输入信号最高频率分量的2倍，否则会发生混叠失真。例如，要处理最高30MHz的信号，采样率至少60MHz。
量化精度
：模数转换器（ADC）的位数决定了能分辨的幅度细节。位数越高，动态范围越大。例如，要分辨0.1%的信号幅度细节（相当于10位以上），并捕捉8次谐波（需要采样率>16f），就需要满足相应的指标。

数模转换（DAC）时，如果通过插值获得更高的采样率，可以让频率响应更平坦，且更容易滤除杂散。

四、I/Q信号：让频率“有正有负”

SDR软件中常使用中心频率为0Hz的I/Q复信号。它的优点是：可以将样本率降至最低，节省资源；简化幅度和相位运算；便于实现各种调制（AM、FM、SSB、PSK等）。用复数乘法实现混频，用求模值解调AM，用滤波法、移相法或维弗法生成SSB信号——这些都是SDR的“软件魔法”。

五、数字滤波器：灵活到“随心所欲”

相比模拟滤波器，数字滤波器不需要物理元件，只要设备计算能力足够，就可以现场调节滤波特性，定制出任意通带形状。常见的数字滤波器有有限冲激响应（FIR）和无限冲激响应（IIR）两种。FFT（快速傅里叶变换）不仅可以分析信号的频率成分，还能生成FIR滤波器系数、实现调制解调和快速卷积运算。

在设置SDR的频谱显示时，你可能会看到“汉明窗”、“升余弦窗”等选项。这些窗函数用来降低FFT分析的谱泄漏，让信号功率谱呈现原本特征，提高观测精度。
