一款号称“地轨飞行器”的收音机，独一无二的1.75米拉杆天线！外观+内部结构多图详细解析
今天给大家分享的这款机型诞生于1971年，它就是索尼CRF-5090，江湖人称“世界9区（World Zone 9）”，海外版更有一个浪漫名字——“地轨飞行器（Earth Orbiter）”。
今天，我们从外观，参数，内部结构等角度来深入了解这款收音机，感受当年的精工工艺与无线电技术的完美结晶。
一、诞生即巅峰：1971年的旗舰定位
1971年10月，索尼CRF-5090正式发布，定价54800日元——在当时相当于普通工薪族数月的工资，但和前几天我给大家分享的“大地神”相比较，差距甚远——因为它的价格只有“大地神”的1/6！
但话又说回来，此一时彼一时。“大地神”是75年上市的顶级机型。而71年上市的CRF-5090，在当时可谓是“独孤求败”，吊打一众机型。
它的诞生，瞄准的是全球高端便携BCL市场，核心定位就是“一台收音机，听遍全世界”。在那个没有互联网、没有卫星电视的年代，远距离广播是了解世界的唯一窗口，而CRF-5090，就是为捕捉全球电波而生的高端便携设备。
先来看一下具体参数，堆料够猛：
1. 9波段全覆盖：LW（长波）、MW（中波）、SW1-SW5（短波）、FM（调频）、AIR（航空）。航空波段的加入是本机的一个亮点。
2. 电路架构：20只晶体管+10只二极管的超外差电路，搭载RF增益、静噪功能、AFC自动频率控制，搭配专用调谐元件，灵敏度与选择性优异。
3. 机身规格：340×230×160mm，重6.6kg（含电池），便携与稳定性兼顾。
4. 供电兼容：支持100/120/220/240V全球市电，也可装8节D型电池或外接12V车载电源。
二、外观设计：55年前的“人性化美学”
CRF-5090的外观，没有花哨装饰，却处处透着“实用即高级”的精工思维。

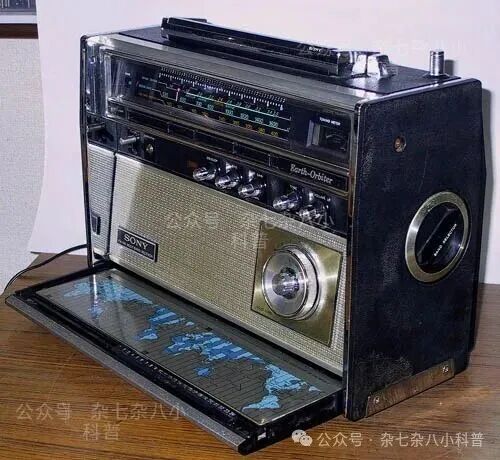

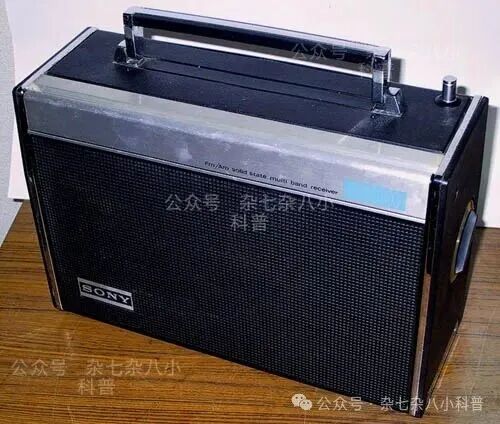

1. 防丢式前盖：兼顾保护与便捷
不同于同期其他CRF系列（使用时需完全取下前盖，容易丢失），CRF-5090采用半收纳式前盖设计。收听时，将前盖上部向前拉动翻倒，可半嵌在机身底部；不用时合上，既能保护精密刻度盘，又能防尘防磕碰，彻底解决前盖易遗失的通病——这一细节设计，在55年后的今天依然值得借鉴。

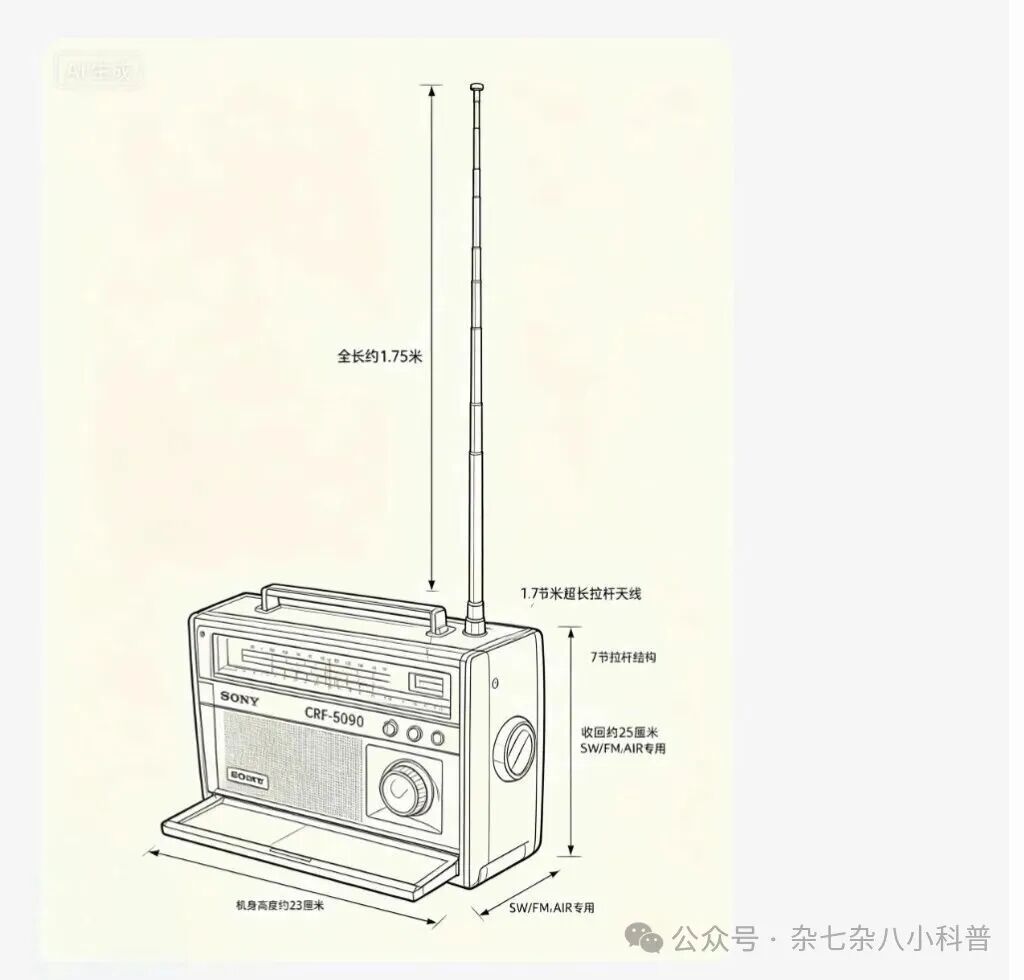

2. 1.75米“超长拉杆天线”：短波性能核心
机身顶部的7节拉杆天线，完全拉出可达恐怖的1.75米，收回仅25cm，这个长度，在索尼自家的收音机系列中可以说是独一档，堪称CRF-5090的标志性设计。
在1970年代的收音机里，70厘米拉杆是常态，1米以上已属罕见，而索尼CRF-5090配备的1.75米、7节超长拉杆天线，在当年便携机型中绝对是“孤品级”存在 。它是索尼为极致短波性能做出的极限设计，此后几十年，索尼再也没有在便携收音机上用过这么长的拉杆天线。
配合镀金触点、加厚不锈钢材质，这根天线拉到最长也不软塌、不松动，信号捕捉能力远超普通收音机30-80cm的短天线。

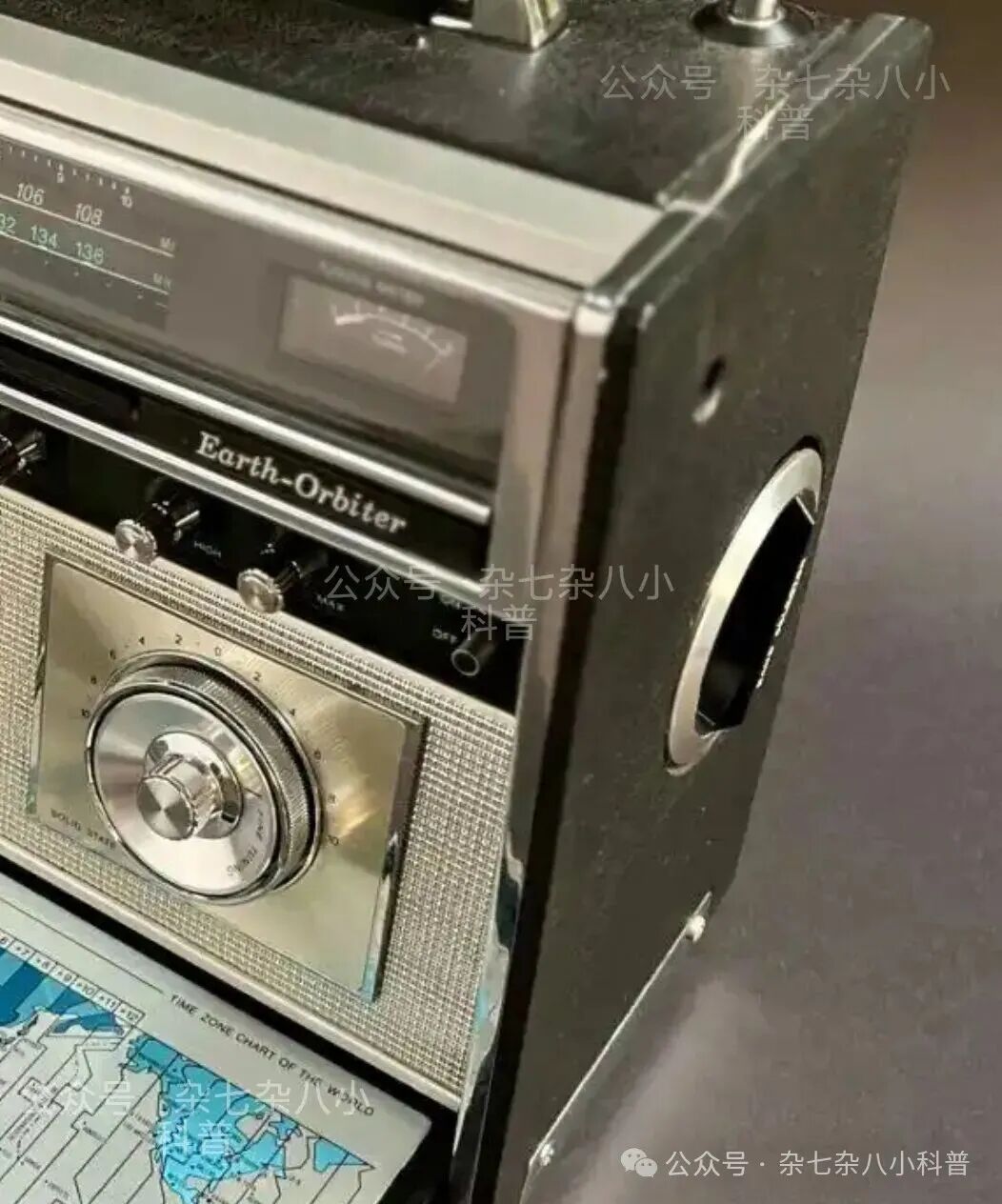

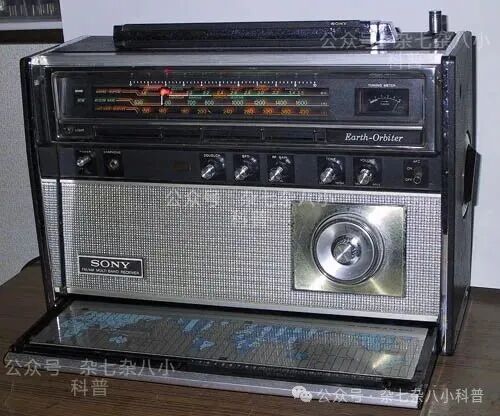

3. 精密机械：联动刻度+信号指示灯
机身侧面的大型波段切换旋钮，旋转时会同步联动正面刻度盘切换显示——机械结构精密，阻尼感细腻。同时，表盘指针自带红色LED指示灯——并非把LED装在指针上，而是采用“内置LED+空心光导指针”设计，LED固定在表盘内部，光线导入空心指针，调谐到电台时整根指针发红光，直观反馈信号强度，在1971年属于兼具科技感和人性化的贴心设计。
1971年LED还很贵，是奢侈品级电子元件，用在收音机上是顶配黑科技。
本文首发平台为公众号“杂七杂八小科普”，转发平台为头条号“杂七杂八小科普”，其余平台和帐号均为搬运剽窃。
三、拆机深探：全金属结构、规整布局、足量元件，用料上乘。
1. 机芯整体：金属框架，扎实厚重
2. 电路细节：优质元件，用料奢华
电路板前面，密密麻麻，分区屏蔽做得不错
附图3(同上)
核心电路板采用高密度布线，晶体管、电阻、电容等均为高品质元件，当年日机还没学会偷工减料。不像现在，低端明显缩水。
长、中波专用铁氧体磁棒——尺寸够大、磁导率高，确保长、中波信号接收灵敏度。同时，FM/AIR高频头独立屏蔽，避免与中短波信号互相干扰，保证各波段接收纯净度。
3. 机械结构：精密齿轮，经久耐用
附图5(同上)
机芯上部的滑轮与齿轮组，负责调谐旋钮与可变电容的联动，以及波段切换旋钮与刻度盘的同步。所有齿轮均为金属材质，咬合紧密、转动顺滑，无卡顿松动——多年后的今天，这些机械结构大多依然能正常工作，足见索尼当年的工艺标准之高。
4. 接口配置：支持外接，扩展性拉满
机身背面设有丰富外接接口：SW短波外接天线端子、FM/AIR外接天线端子、MW/LW长中波外接天线端子，还有接地端子，接地后能减少噪音干扰，这在同期便携收音机中较为罕见。
