《最简调频收音机，只有两个零件》后续，重搭+视频+原理探讨

前几天我发了一篇文章，最简单的调频收音机，只有两个零件！引起了大家热烈的讨论。大部分朋友都认为这个电路是不可行的。



一部分朋友认为这个电路根本不可行。不可能收到电台。



又有一部分朋友认为这种电路只能是收到调幅节目，不可能是收到调频节目。



还有朋友认为这是用调幅电台播出的调频节目。

总之大家是各种各样的看法，众说纷纭，意见不一。



当初那个电路搭建以后，只是为了临时验证效果，然后就拆掉了，也没有留下图片和视频，所以这次我又重新搭建了这个电路，并拍摄视频来证实，同时也试着对原理进一步的探讨。



我的阳台小且乱，请忽视😓

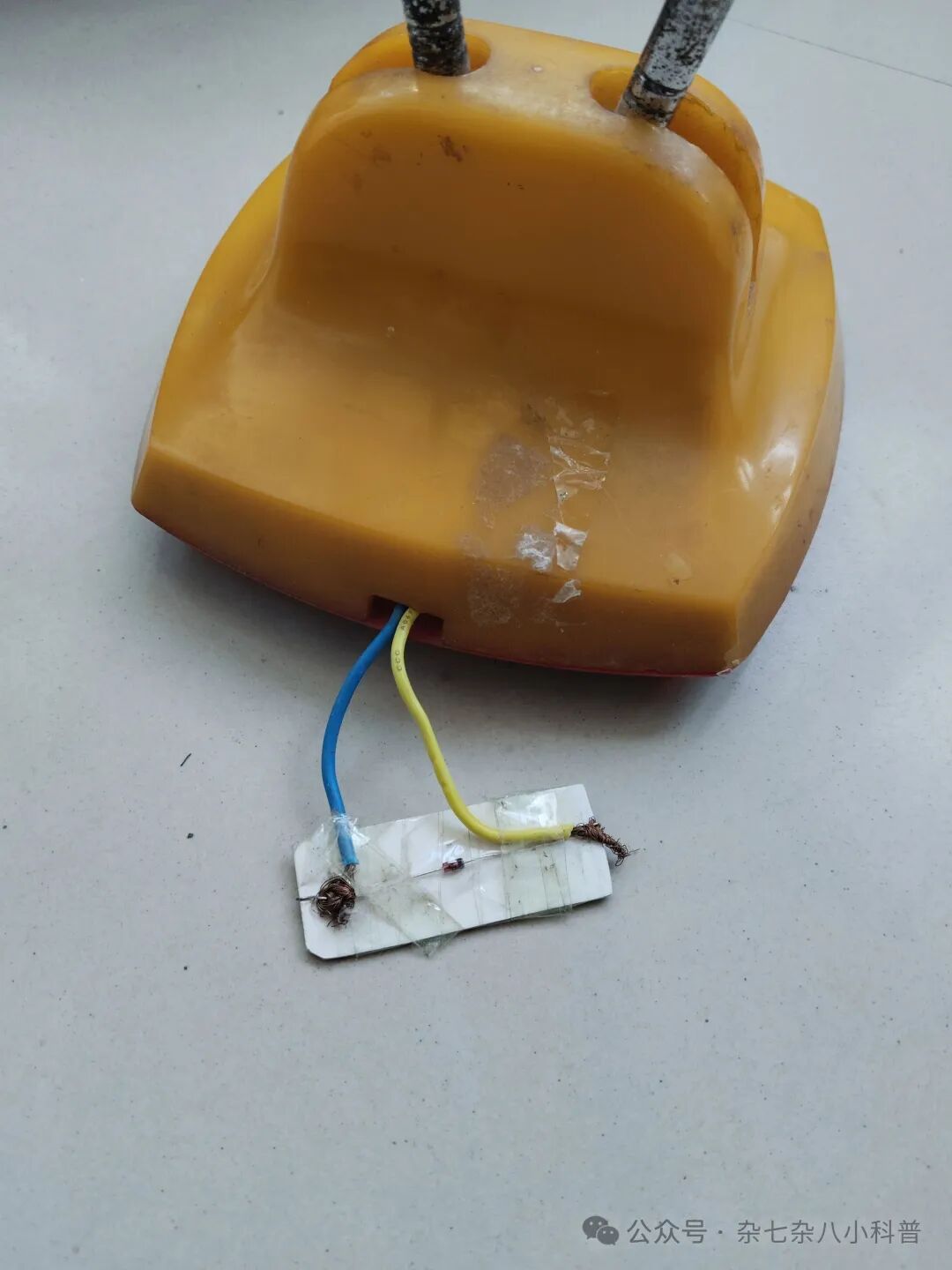

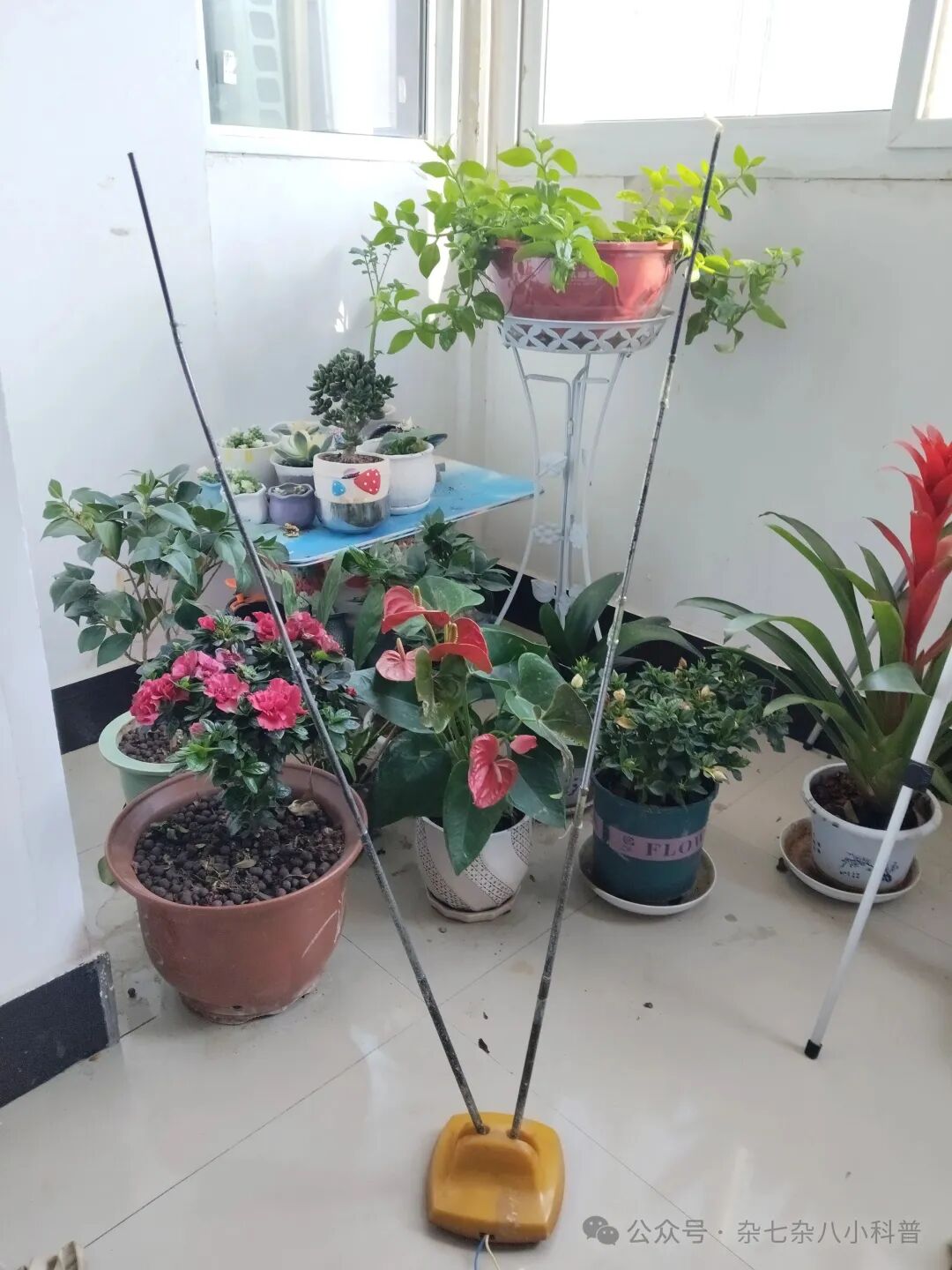

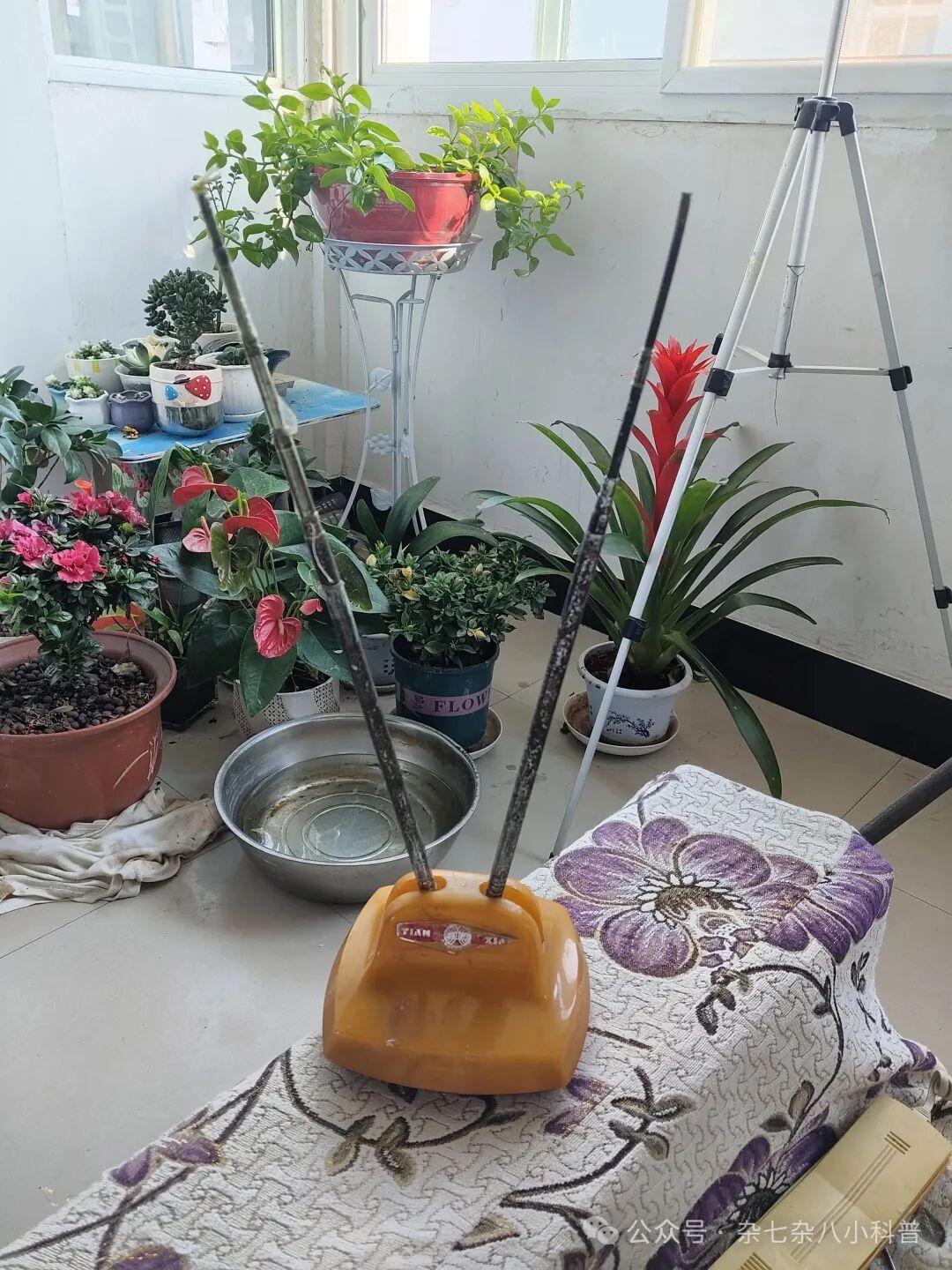

上次那个电路用的折合振子，是用长电线在木条上临时固定，现在那木条已无影无踪，只好找了个旧电视拉杆天线，算是半波振子。

如果折合振子可以，那半波振子也一定可以，事实证明确实如此。只是半波振子的效果比折合振子要差一些。

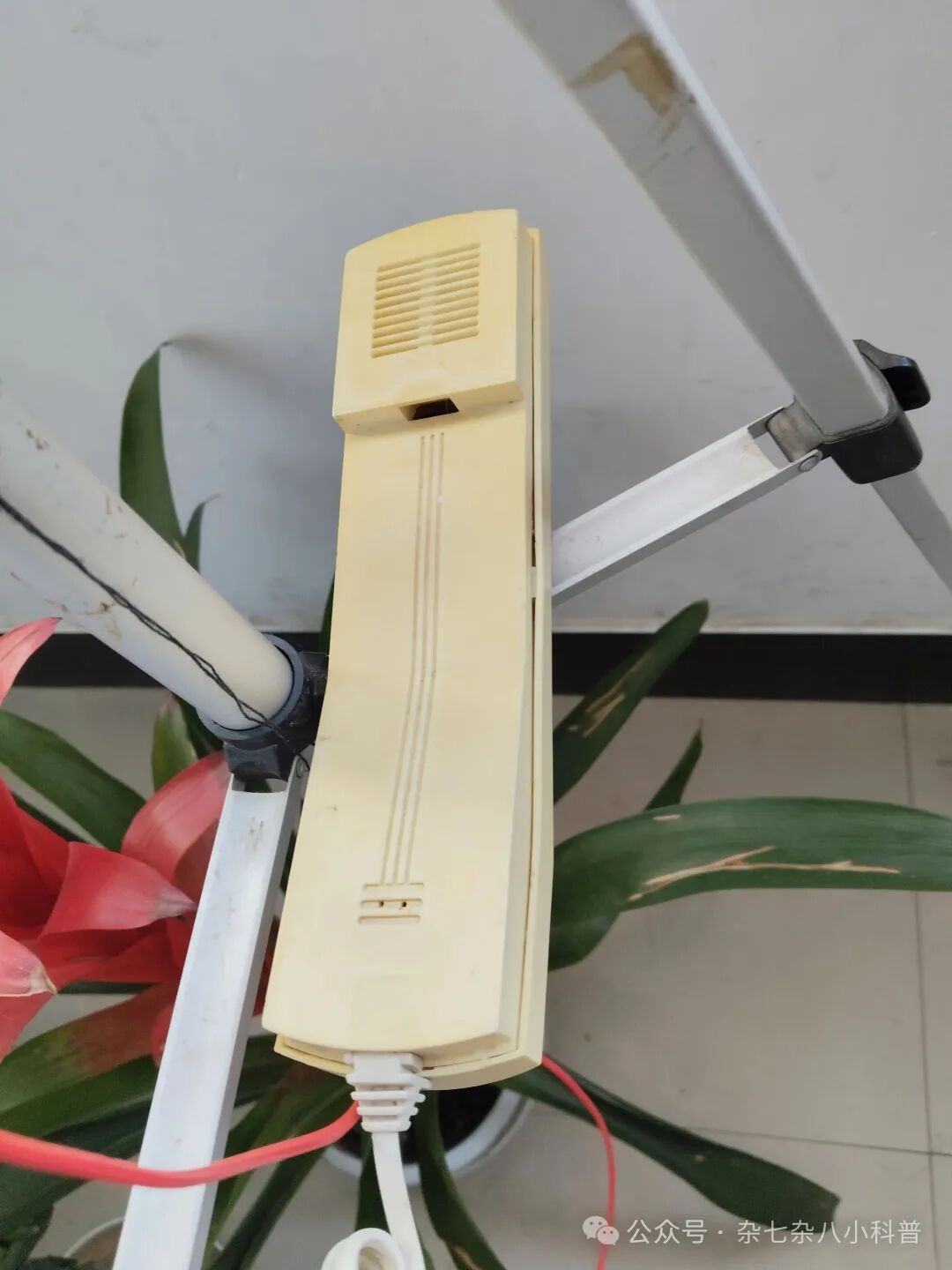

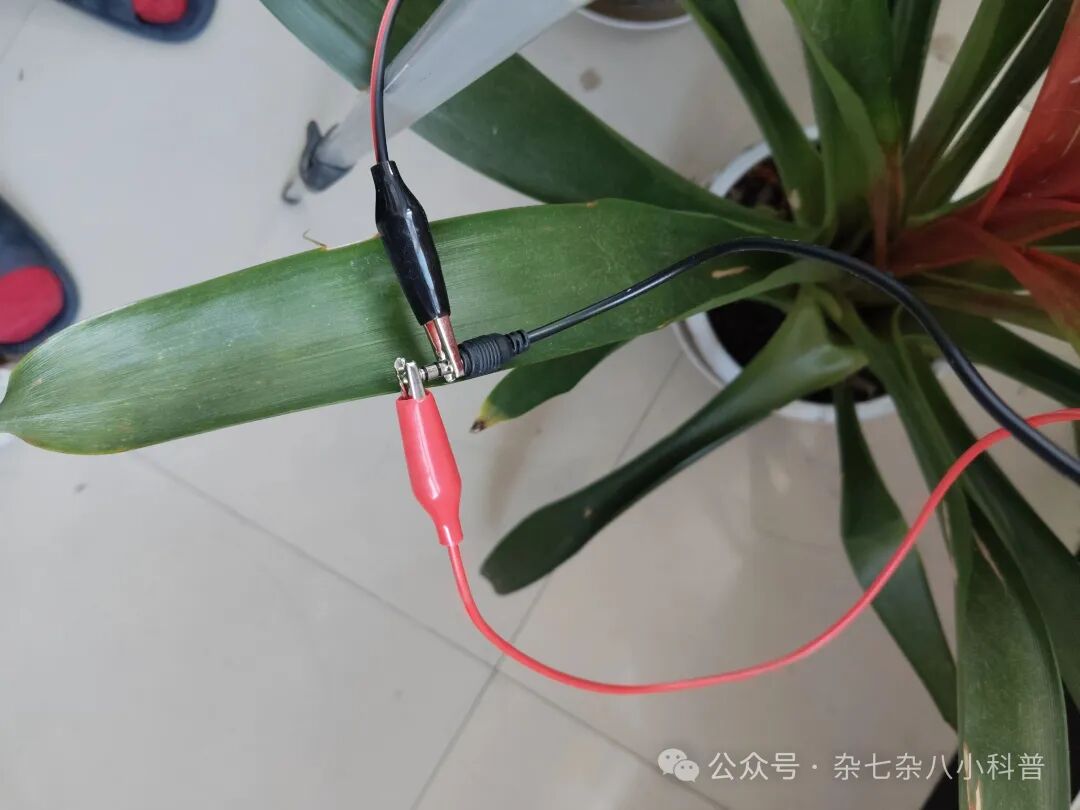

二极管还是用上次那个1N60p，听筒还是用上次那个电话听筒，里面是150欧的受话器。

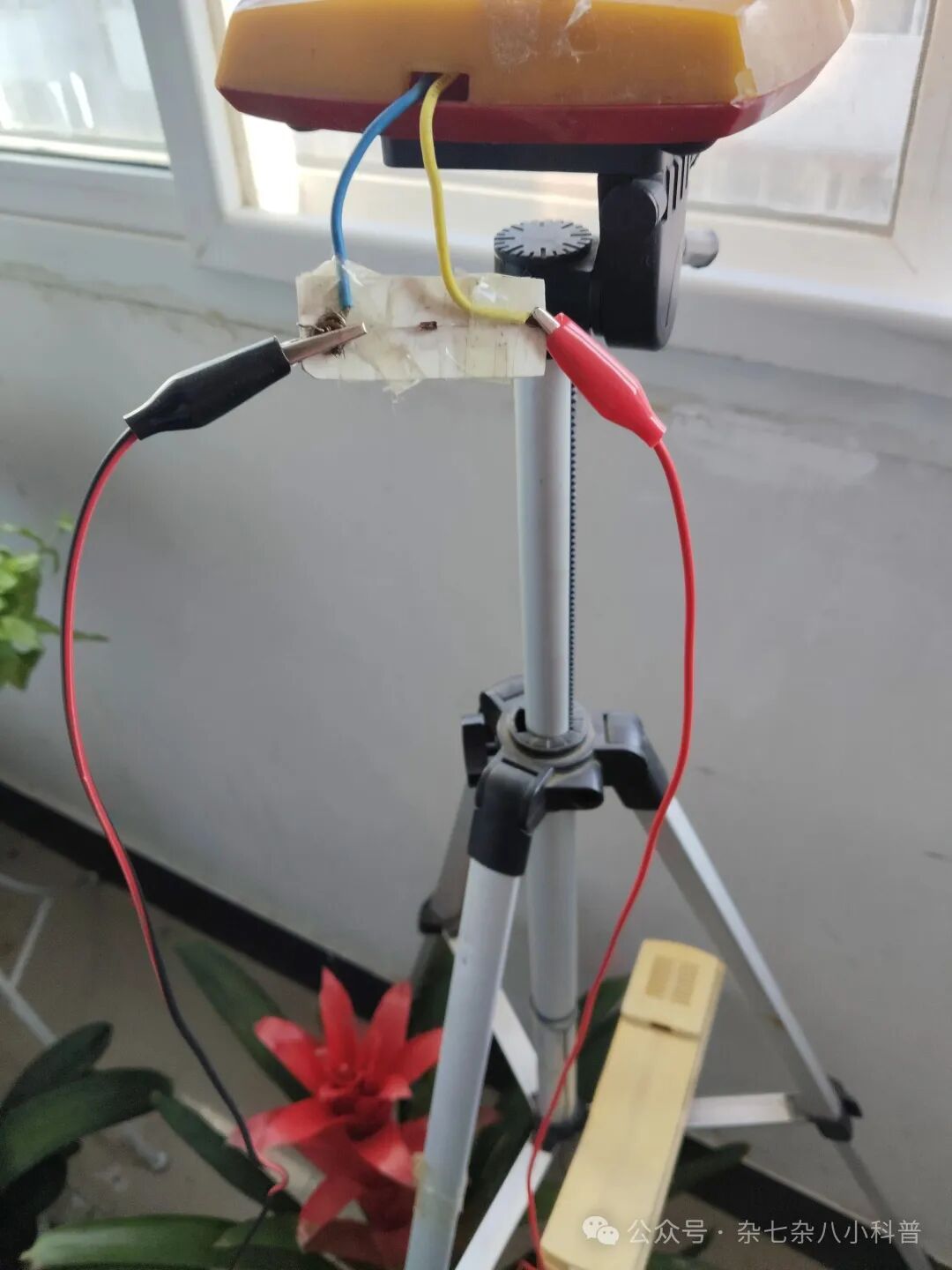

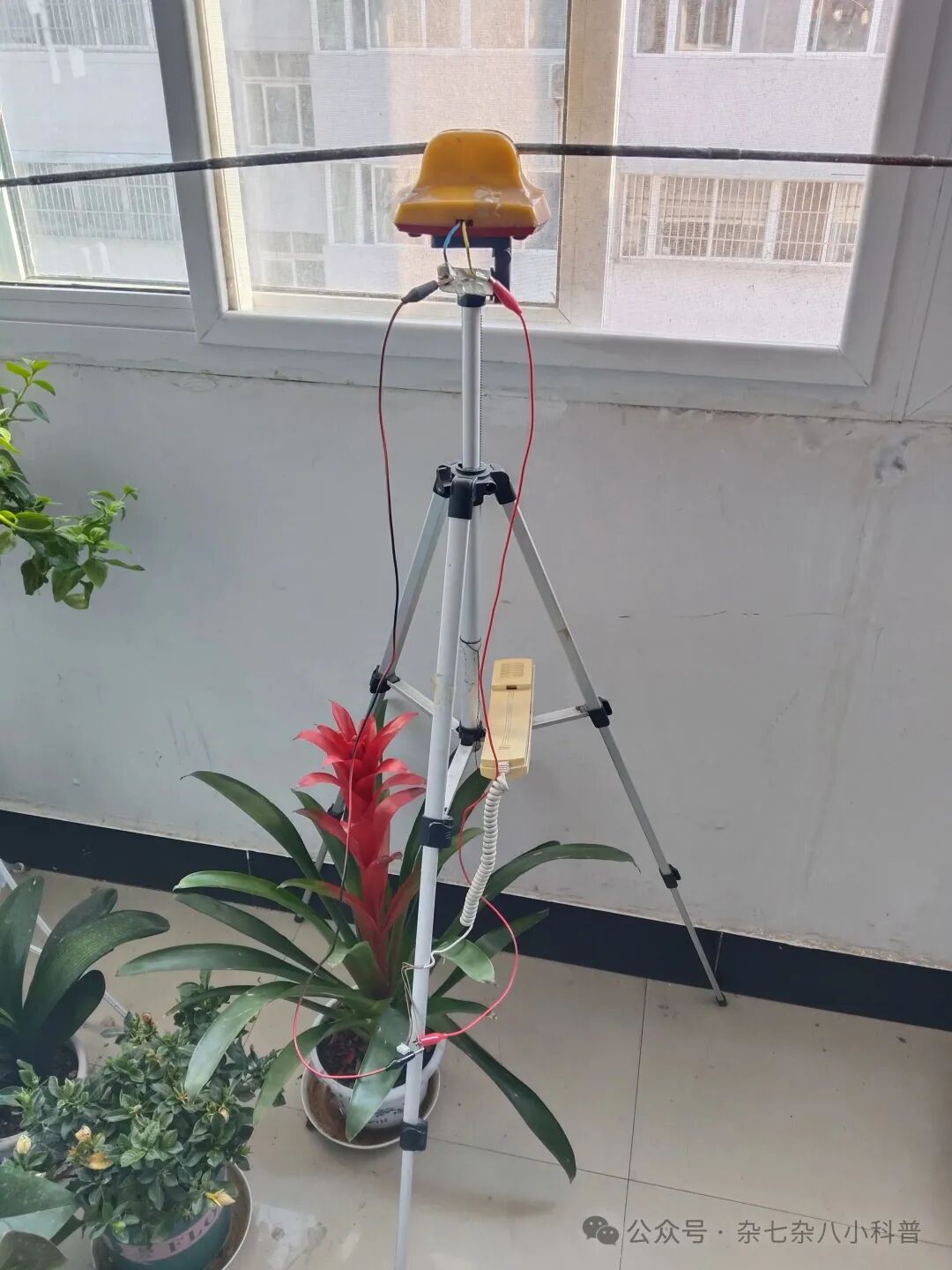

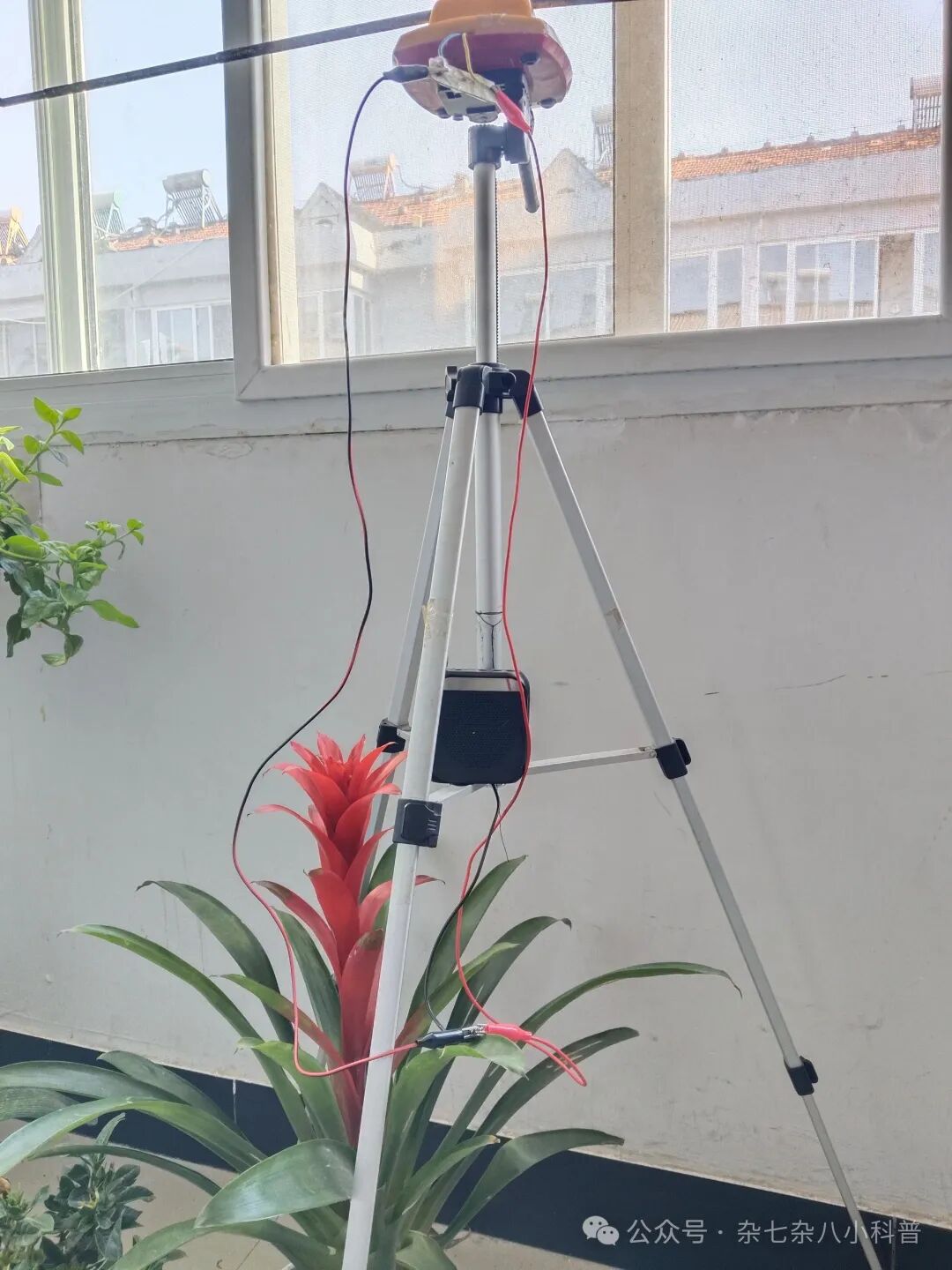

放在三角架上，靠近窗户。



天线拉到最长，压平，旋转调整角度，就听到了本地的县人民广播电台，调频88.8兆赫。



这个频道我每天都听，实在是熟悉的不能再熟悉了。

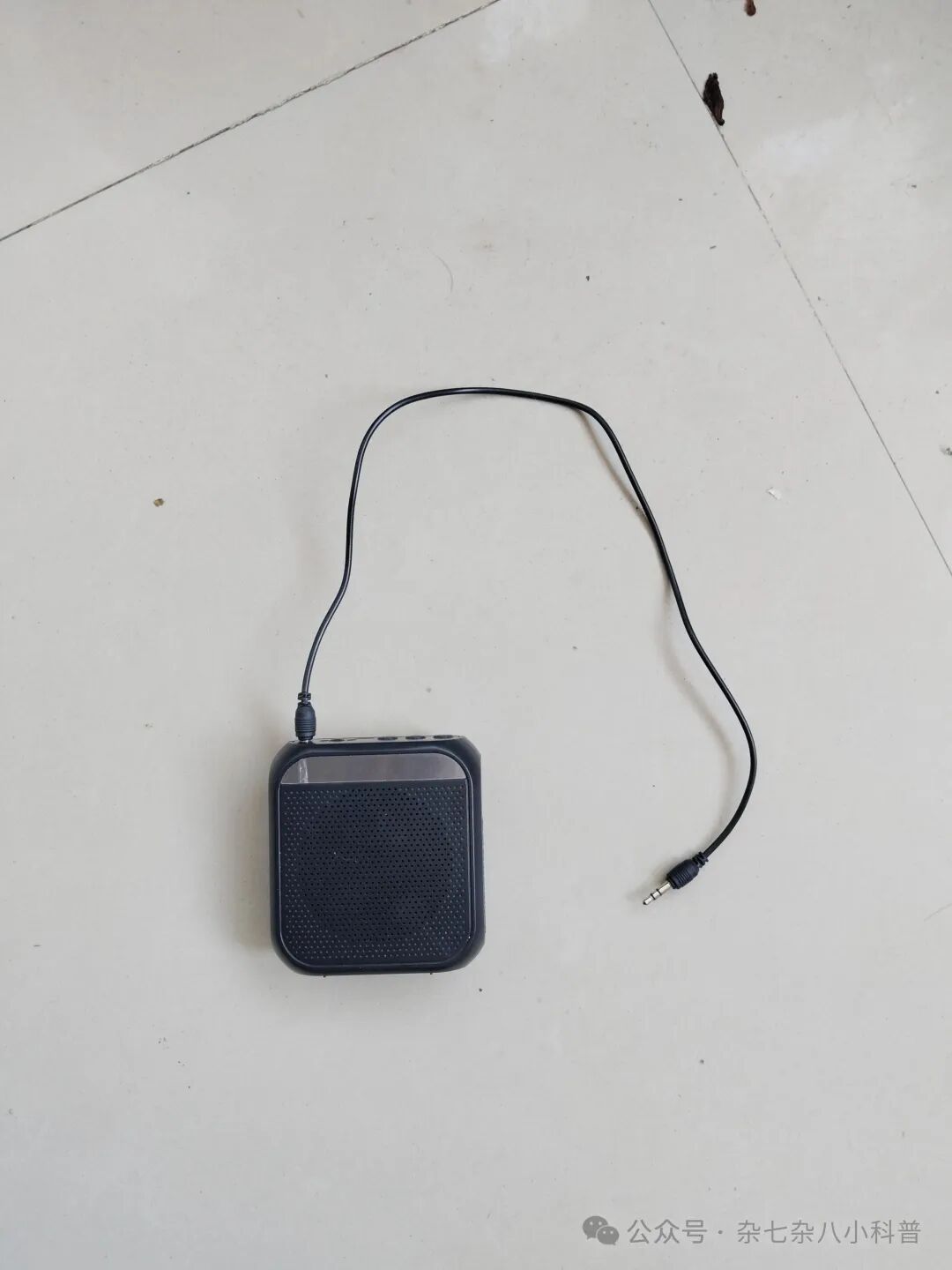

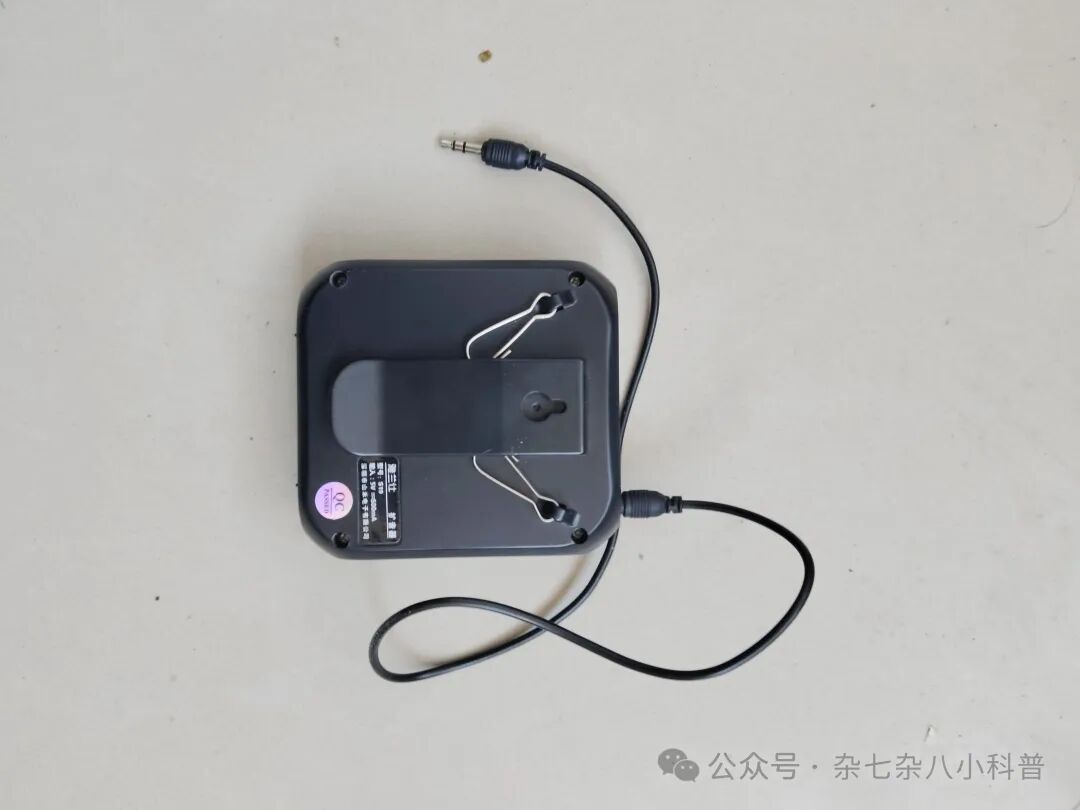

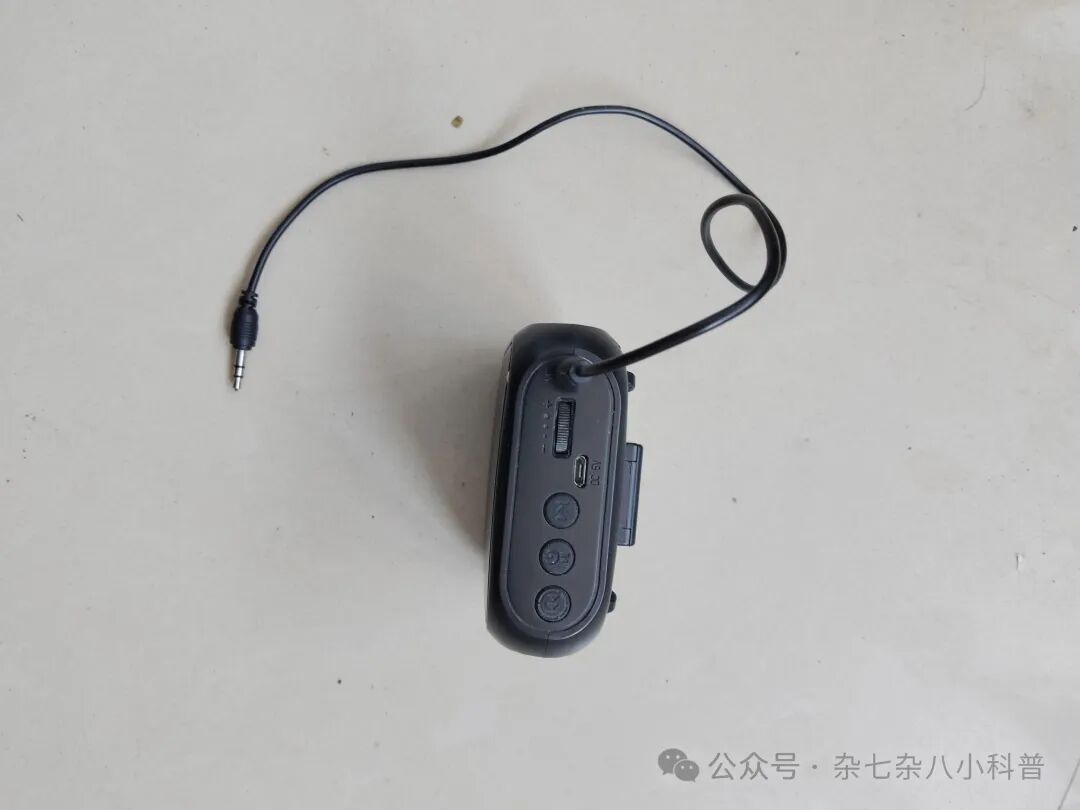

但是声音很小，像蚊子哼哼一样，手机肯定录不下来，于是我就又找出了一个小扩音器。

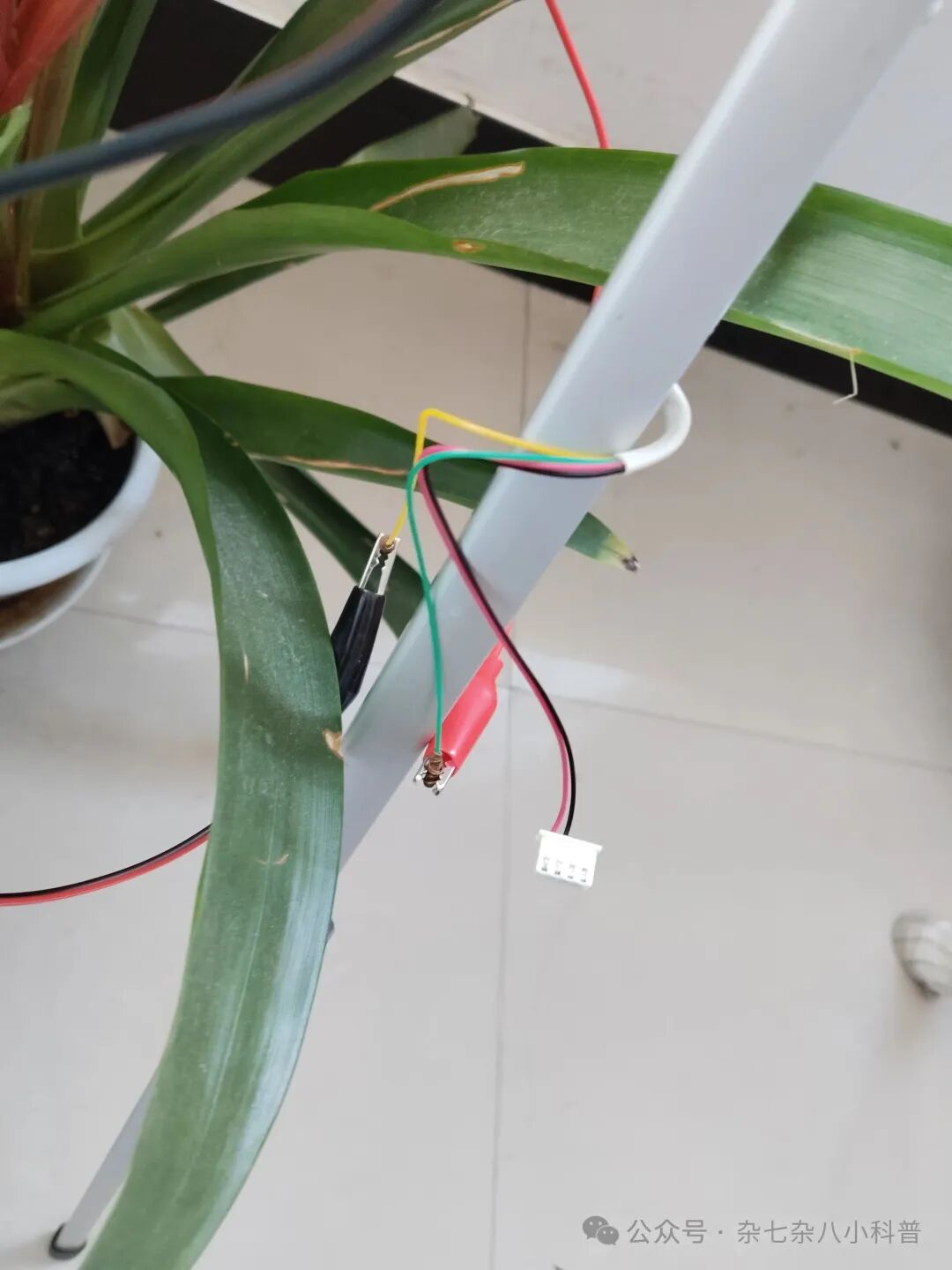

用扩音器来代替这个电话听筒。







声音确实要大了很多，但噪音也大了很多，正在播放音乐，很模糊，听不清楚。但是接下来的这个这广告还是比较清晰的。😄

请忽视前45秒的模糊的歌声😄

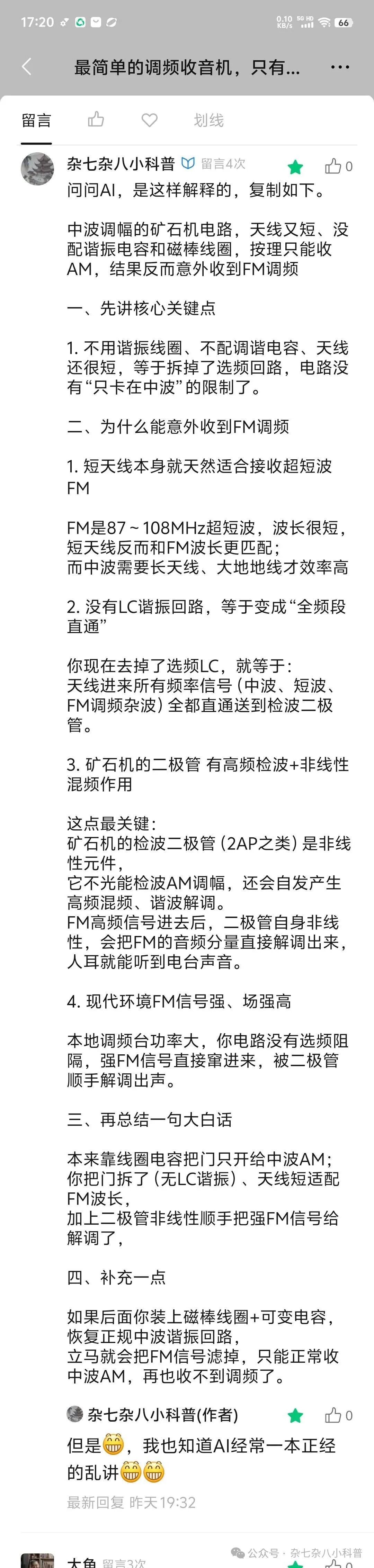

事实再次证明，这个电路是可行的。至于为什么，我从AI那里得到一种说法，觉得很有道理，分享给大家。
