咆哮的美洲狮！七十年代日系BCL收音机中的硬核战将

广播发烧网 发布于 交流

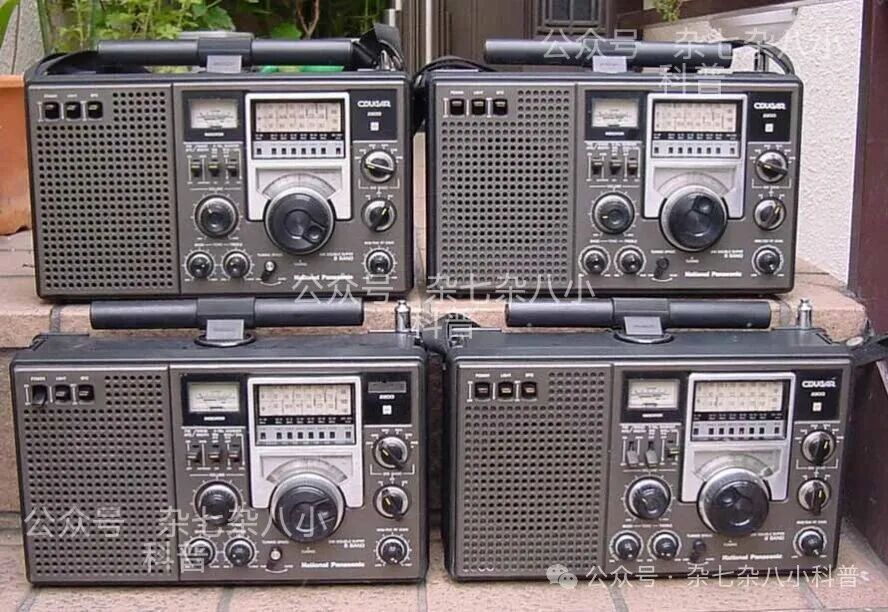

上世纪七十年代，是日系便携短波接收机百花齐放的黄金岁月。索尼、松下、东芝轮番推出性能强悍的BCL远程接收机型。在一众名机之中，松下National Panasonic RF-2200 （美洲狮2200） 始终拥有一席之地。该机型1976年正式面世，诞生之初便对标索尼传奇机型ICF-5900，凭借扎实的二次变频电路、丰富可调功能、优秀的操作手感，成为一代BCL经典装备。

论功能，它没有现代机型的同步检波、没有单边带SSB接收，不存在数字频率显示。但只要你亲手操作一次RF-2200巨大的调谐飞轮，转动各个阻尼顺滑的旋钮，亲自感受宽窄带宽切换、射频增益调节带来的接收变化，便能理解这款老机独有的魅力。

一、名称历史溯源    咆哮的美洲狮。



1970年代日本迎来空前的BCL短波收听热潮。松下为高端便携短波接收机创立独立子系列：COUGAR（クーガー）美洲狮系列，对标索尼同期大名鼎鼎的Sky Sensor天空传感器系列，两大品牌正面竞争。

最早启用美洲狮命名的机型是1973年 RF-887Cougar，上市宣传口号：“ほえろクーガー！（咆哮吧，美洲狮！）”。

随后这条产品线不断扩充，Cougar 887、Cougar 888，直到1976年推出旗舰机型 Cougar 2200（RF-2200）。

美洲狮动作敏捷、嗅觉敏锐、活动范围广阔，可以长途巡猎。松下借用这个意象，比喻这台接收机灵敏度高、捕捉微弱远程电台能力强悍，能够“狩猎”遍布全球的短波信号。在70年代厂商宣传逻辑里，猛兽命名非常流行，象征机器强劲、充满力量感，非常贴合男性无线电爱好者审美倾向。
​

二、硬件规格：面向远程DX接收而生的八波段接收机

松下RF2200定位高端民用便携BCL机型，一共覆盖8个广播波段：调频FM、中波AM，外加6段细分短波。另有BFO拍频功能，可接收CW广播。

短波频段被精细切分，覆盖3.9MHz～28MHz主流国际广播区间，完整包含25米、31米、41米等大众熟知的短波广播米波段，满足当时爱好者远程收听全球电台的需求。

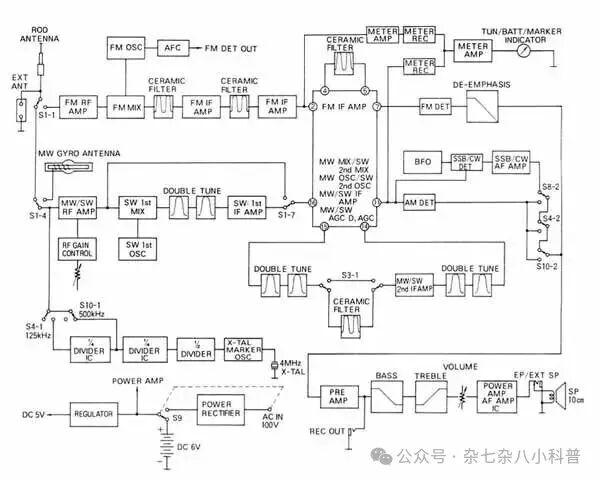

短波波段采用二次变频电路，能够大幅提升镜像抑制能力，提升收音机选择性，在拥挤的短波频段，更容易把目标电台从嘈杂信号中分离出来。
二次变频技术上世纪30年代就已经出现，但只用于大型台式专业通信接收机（军用、海事、电台机房设备）。70年代初期，日本BCL热潮兴起，索尼率先把二次变频小型化，1973年推出 ICF-5900，紧随其后松下推出Cougar美洲狮系列跟进。

 三、面板功能解析，满满的专业接收机操控设计

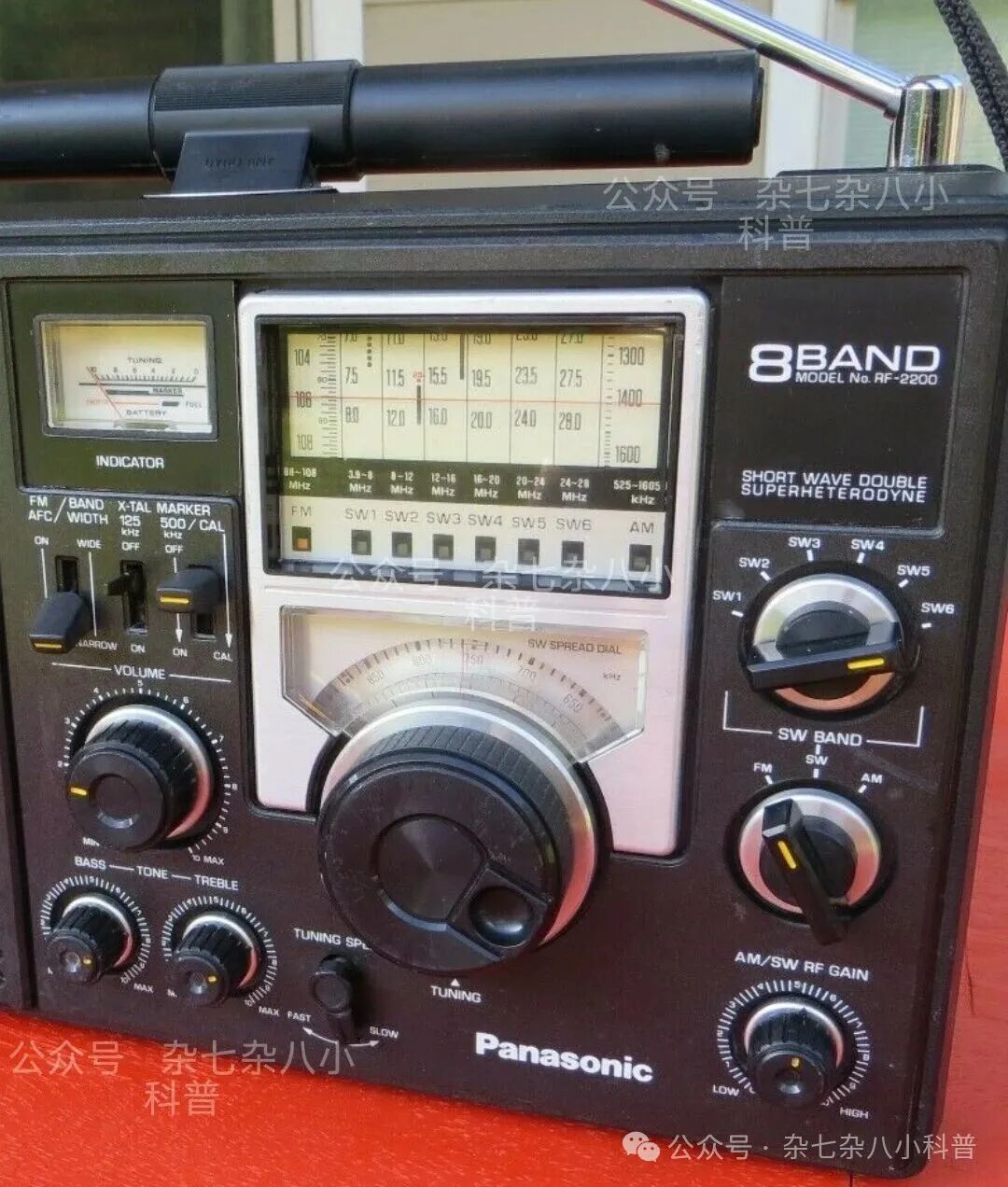

RF-2200的正面面板布局，规整清晰，颇有专业气质。

本文首发平台为公众号“杂七杂八小科普”，转发平台为头条号“杂七杂八小科普”，其余平台和账号均为搬运剽窃。

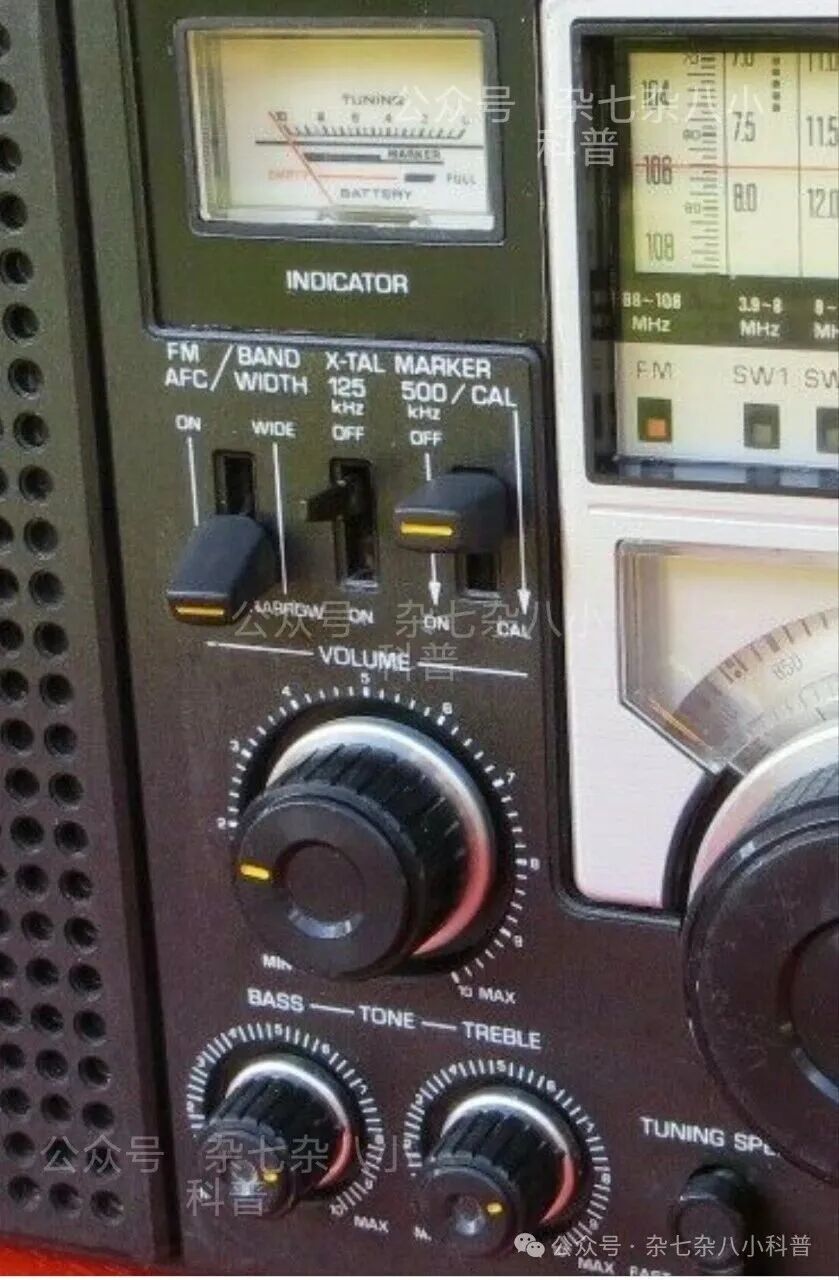

面板左上角多功能表头，兼顾调谐指示、电池检测与频标指示。下面三组开关功能各司其职：FM AFC自动频控稳定调频收听；三档WIDTH带宽切换，宽带追求音质、窄带压制邻频干扰；内置晶体频标发生器，依靠125kHz、500kHz标准频点，随时校准整机频率刻度。
面板左下角为三段式音频调节旋钮：低音BASS、中音TONE、高音TREBLE。同期绝大多数便携收音机，仅仅只有简单高低音两档切换。而RF2200搭载独立三段音调控制。搭配机身内部尺寸可观的扬声器，无论是舒缓人声，还是外语广播，都可以调整出合适的音色。这也是它外放音质优于很多同期竞品的重要原因。

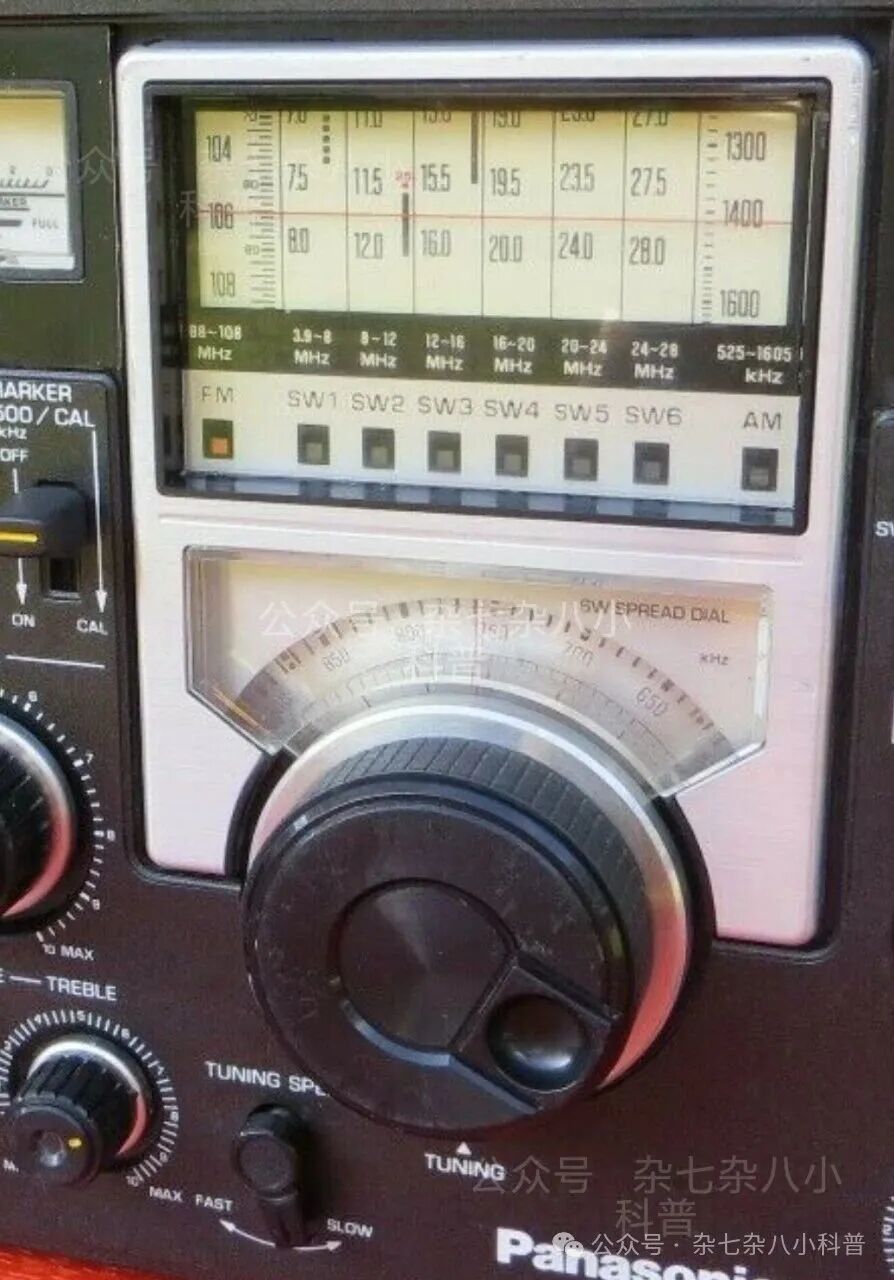

机器最核心的设计集中在面板中央的调谐机构。巨大的调谐飞轮搭配快慢速两档切换，大范围搜台用高速模式，捕捉微弱远程电台切换慢速微调。面板下层配备SW SPREAD DIAL短波扩展刻度，进入短波波段后启用精细标尺，大幅提升短波调谐分辨率，充分面向DX远程接收爱好者。

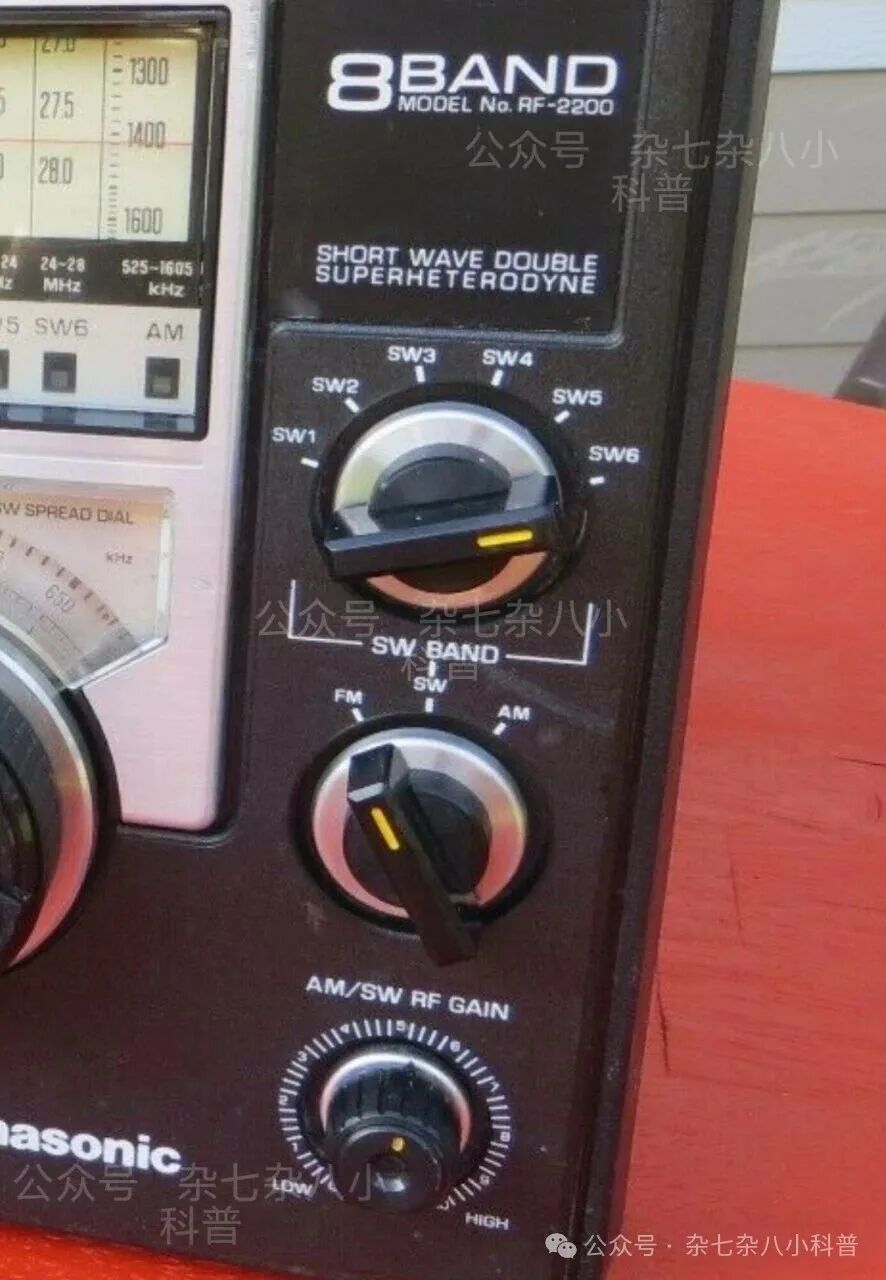

右侧控制面板分工清晰：上层旋钮用来切换六档细分短波；下方三档开关完成FM/短波/中波总波段选择。右下角为AM/SW RF GAIN射频增益开关，远程弱台可以开满增益提升灵敏度，本地强台降低增益，避免前端信号过载失真。这一功能在当时是专业接收机标志性配置。


机身顶部，原厂附赠有两侧卡扣安装的可拆卸斜挎肩带，兼顾便携性。同时外置可旋转中波磁棒天线，转动天线就能够规避环境电磁干扰，优化中波接收效果。得益于合理的磁棒天线设计与中频电路调校，该机中波接收能力十分优秀，在同等环境下，抗干扰、灵敏度表现在同时代机型里属于一流水准。

四、 内部结构

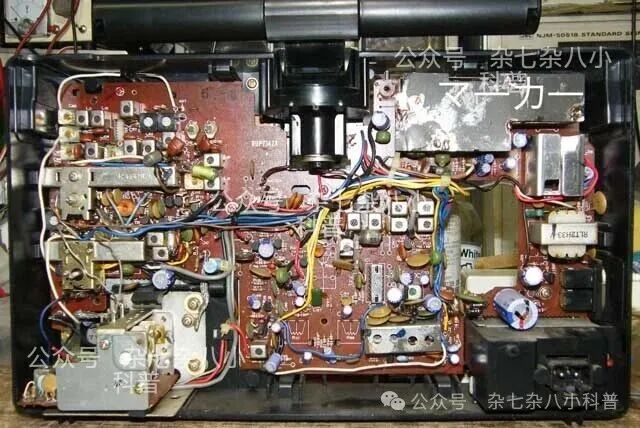

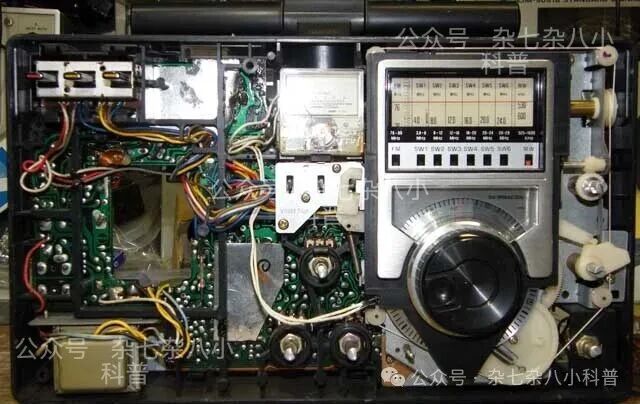

打开机器外壳，能直观感受到七十年代日系大厂的做工水准。电路板布局分区清晰，射频输入、中频电路、音频放大相互分离，尽可能减少电路之间互相干扰；线圈、中周元件排布规整，布线长短经过精心设计。厚重的金属底盘、大面积屏蔽罩，用来隔绝机内电路互相串扰，这些扎实的设计思路，也是这台机器拥有稳定接收性能的关键。
#收音机 #BCL
